笔式绘图仪核心执行结构三维设计

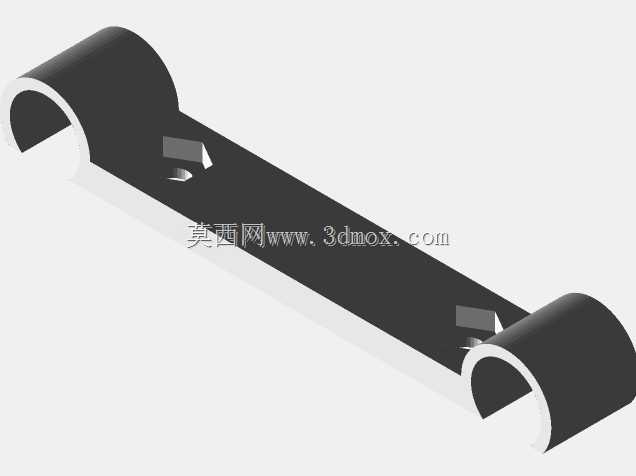

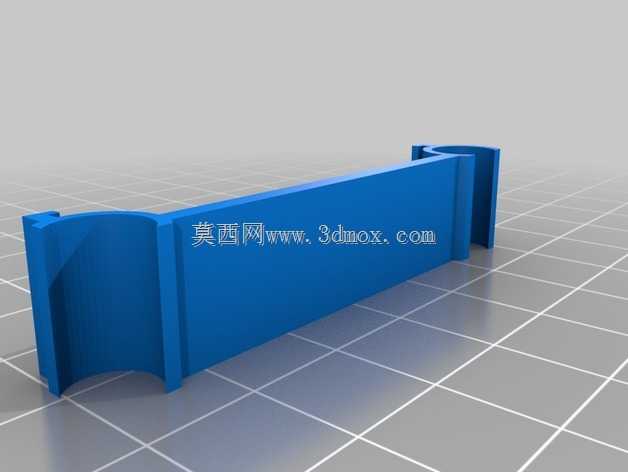

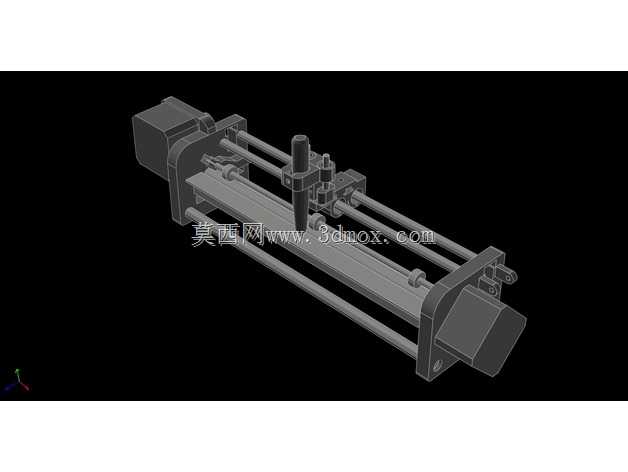

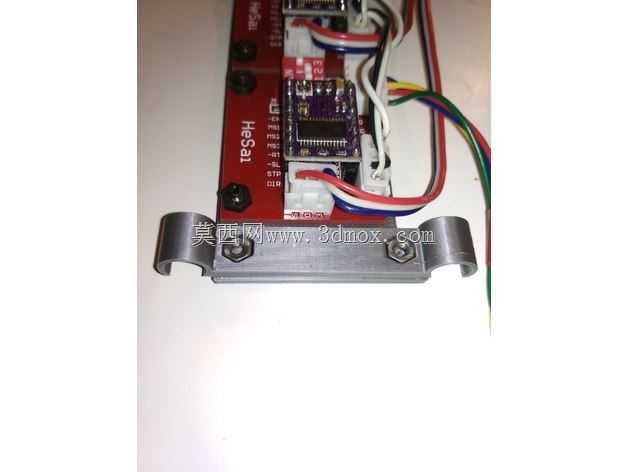

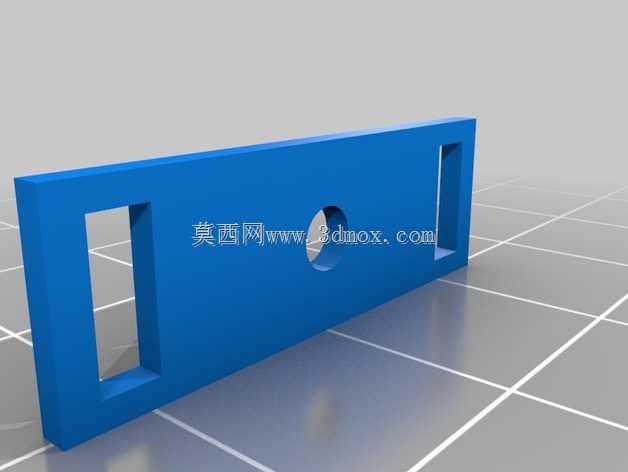

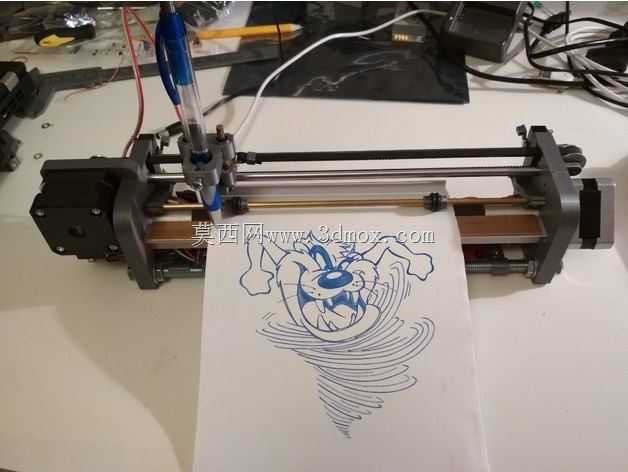

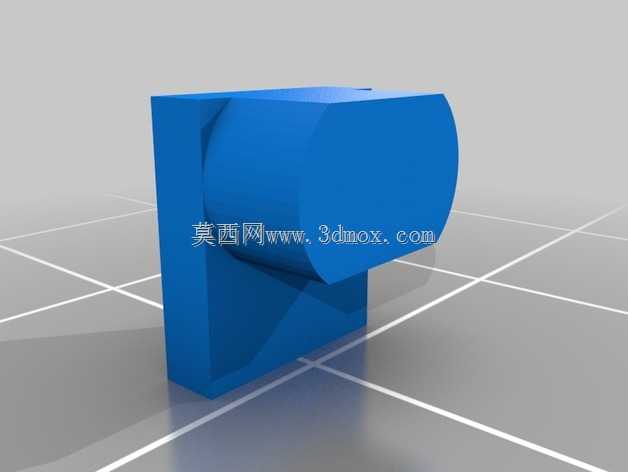

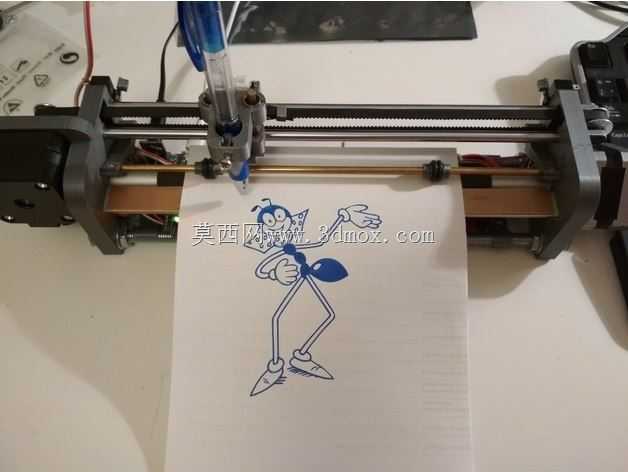

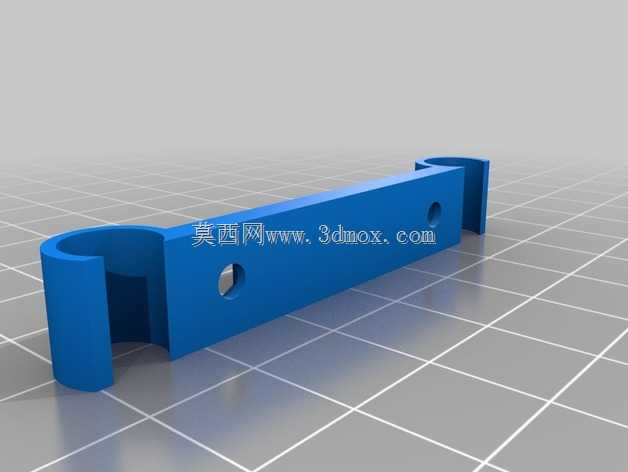

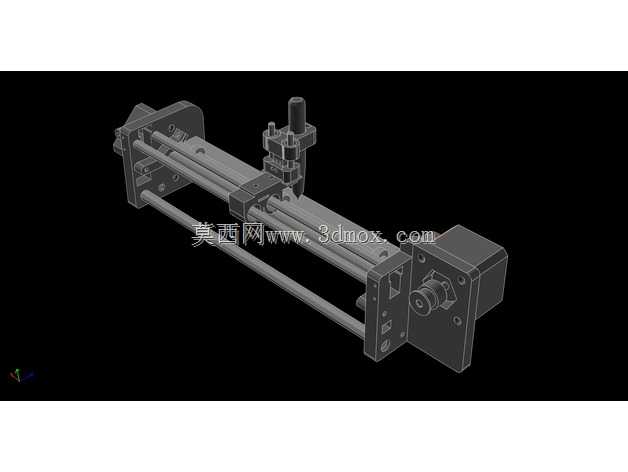

　　在工程制图、服装打版、广告标识制作等领域，笔式绘图仪曾是大幅面矢量图形输出的核心设备，即便在数字化喷印设备普及的当下，其基于矢量轨迹的线性绘制特性，依然在特种标记、定制化刻绘前道打样场景中保有不可替代的应用价值。本次呈现的笔式绘图仪核心执行结构，是整套设备中直接承载绘图笔、完成X/Y平面轨迹运动与Z向抬落笔动作的关键组件，其结构设计的合理性直接决定了绘图精度、线条流畅度与长期运行稳定性。

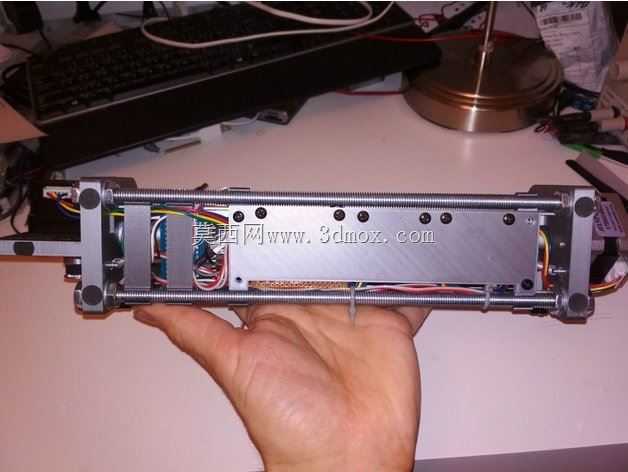

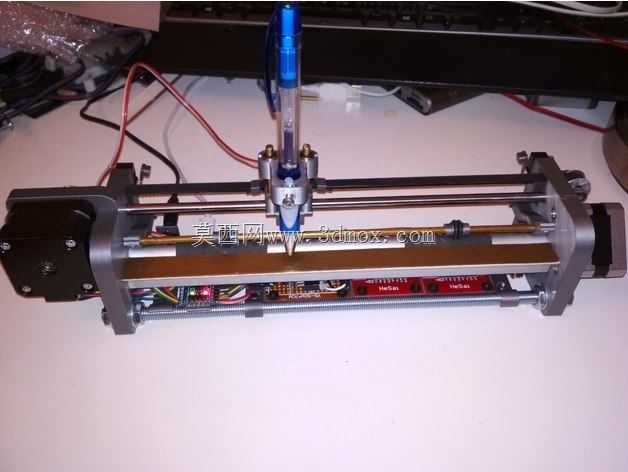

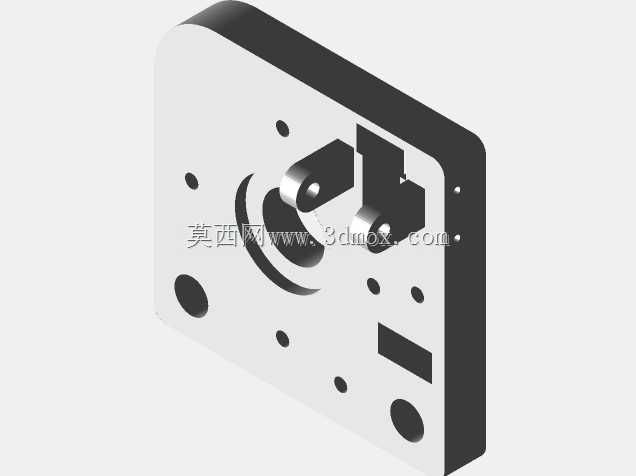

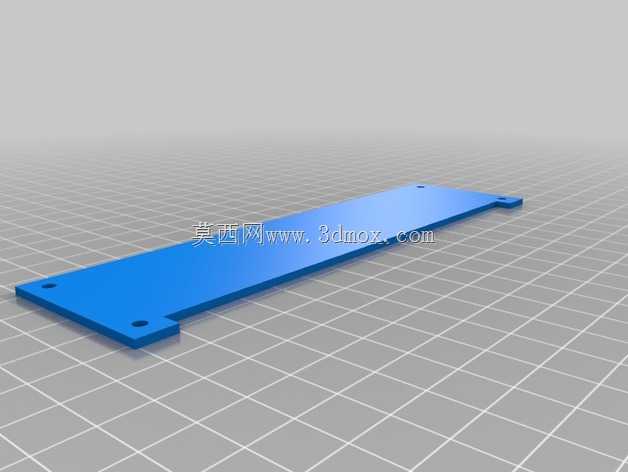

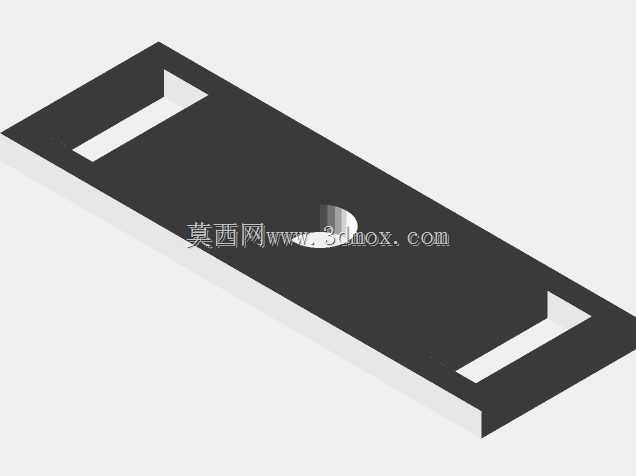

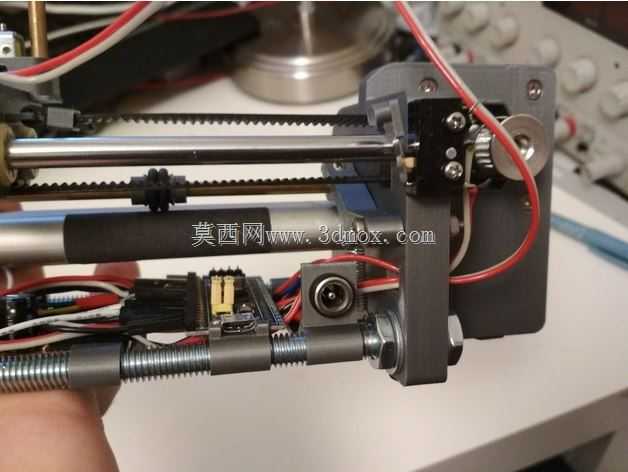

　　从实际使用场景出发，该结构需要适配不同粗细、不同墨水类型的绘图笔装夹需求，同时要在连续往复运动中保持足够的结构刚性，避免高速移动时产生的振动导致线条偏移、断墨等问题。设计过程中首先考量的是安装边界约束：整套执行组件需要嵌入绘图仪的横向移动滑台，因此背部预留了与同步带滑台连接的标准安装基面，基面加工有定位销孔与螺纹安装位，可直接与市面常见的20系列铝型材滑台适配，无需额外加工转接板，大幅降低整机装配的调试难度。组件的横向宽度控制在120mm以内，纵向伸出长度不超过85mm，确保在幅面1200mm的绘图仪横梁上移动时，不会与两侧的张紧轮座、限位开关产生运动干涉，Z向抬笔行程预留8mm空间，既可以满足不同笔长的适配需求，也能避免抬笔过高导致的落笔响应滞后问题。

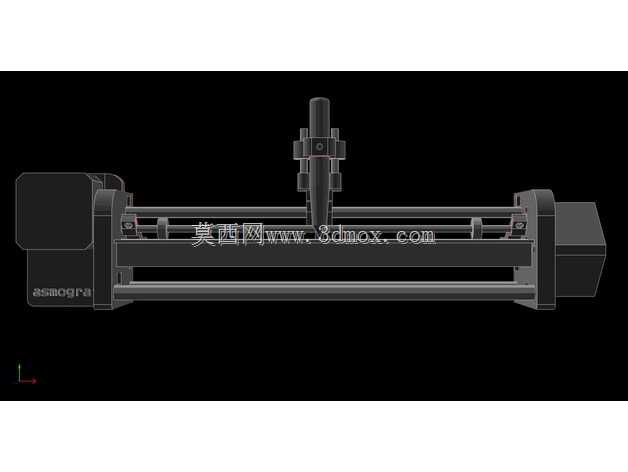

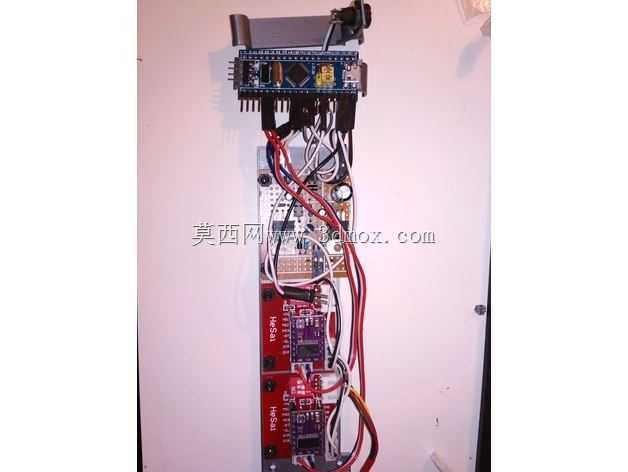

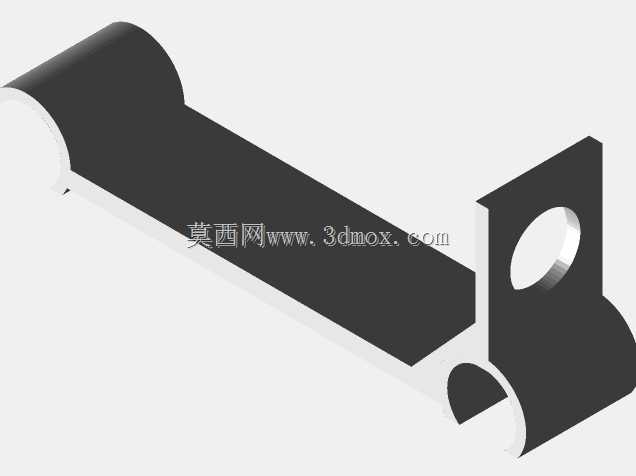

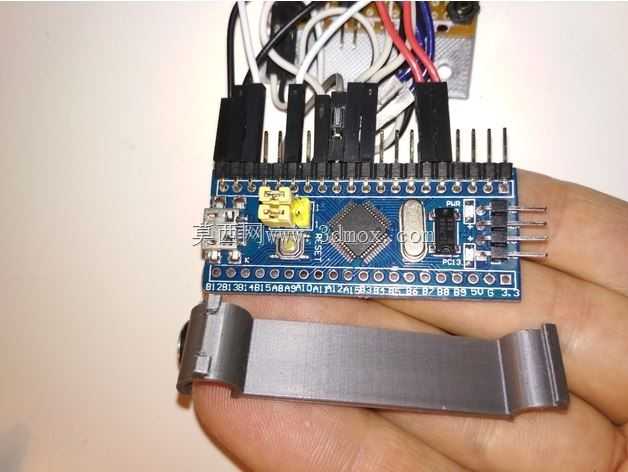

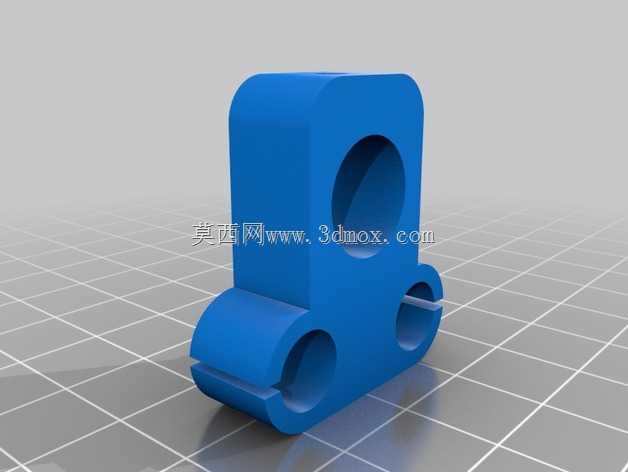

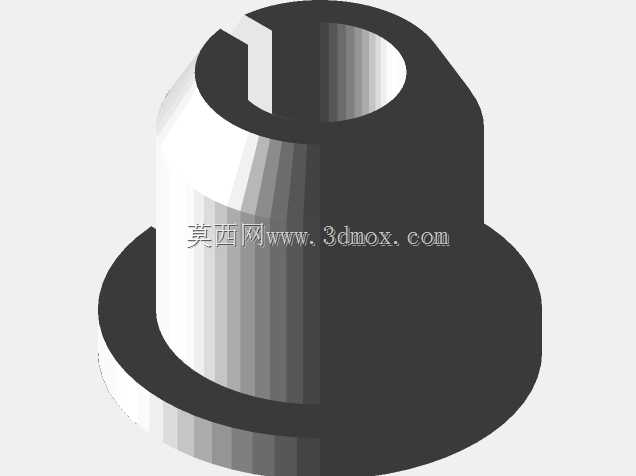

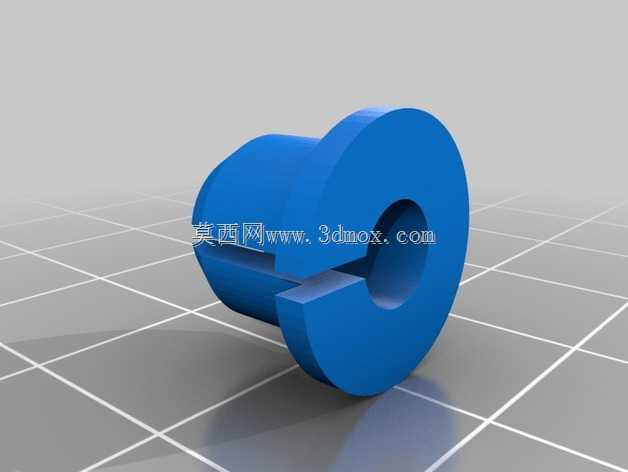

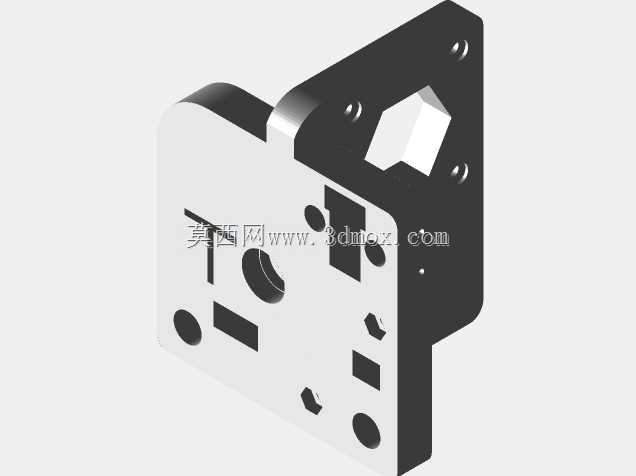

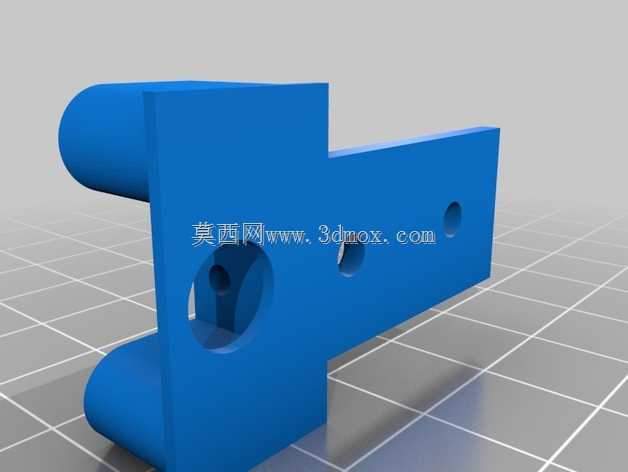

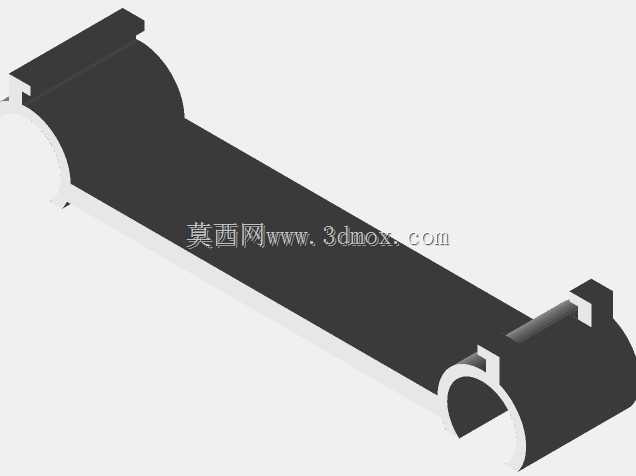

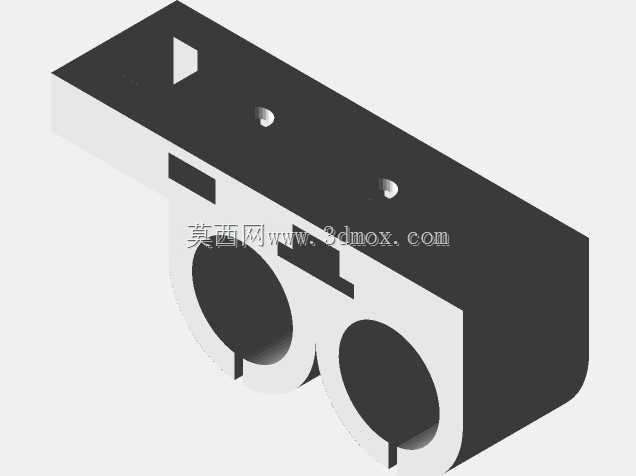

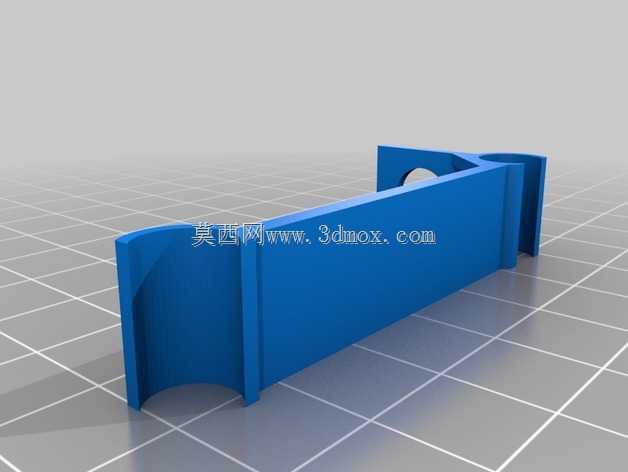

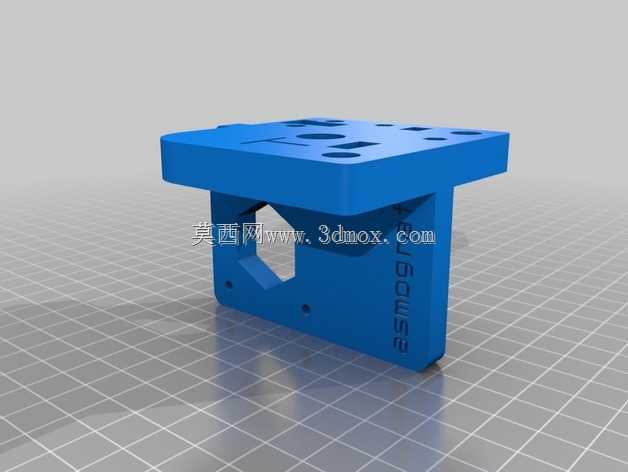

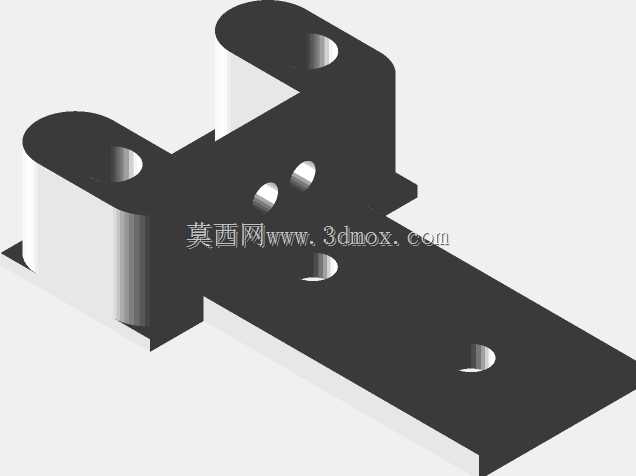

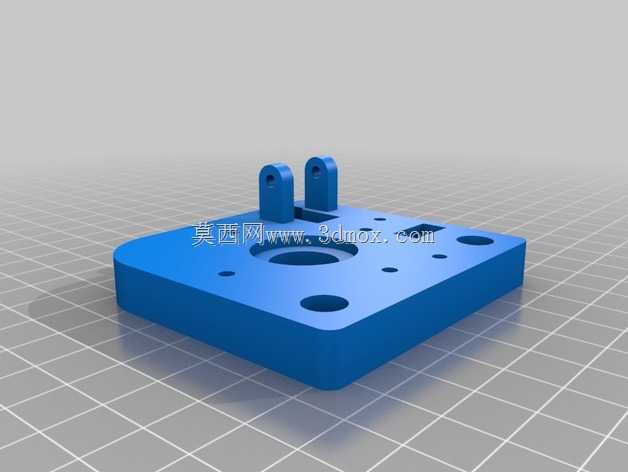

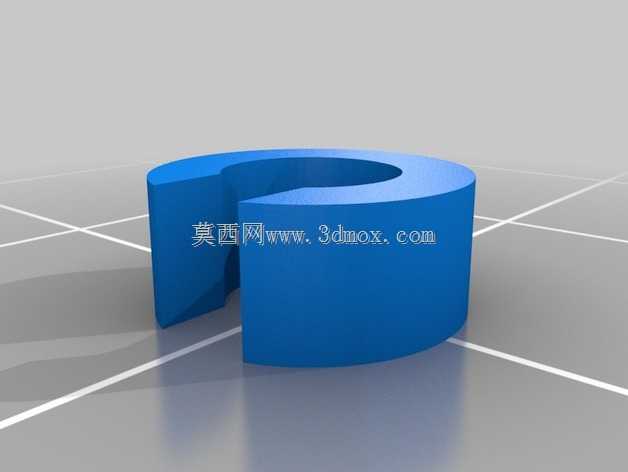

　　结构外形采用了L型支撑基座加圆柱形笔套容纳腔的组合设计，L型基座的竖直部分承担与滑台的连接功能，水平部分则作为笔套的承载与导向结构，这种设计相较于传统的直板型安装座，能在同等重量下获得更高的抗扭刚性——当绘图笔以最高600mm/s的速度做斜线绘制时，基座末端的形变量可控制在0.02mm以内，完全满足0.1mm级别的绘图精度要求。圆柱形笔套容纳腔的内壁设计有两道环形导向槽，配合内置的弹性卡箍，可以适配直径8mm至12mm的常规绘图笔，装夹时无需额外工具，按压笔套侧部的解锁键即可完成笔的更换，单人操作换笔时间不超过10秒，适配批量绘图作业中的快速换笔需求。

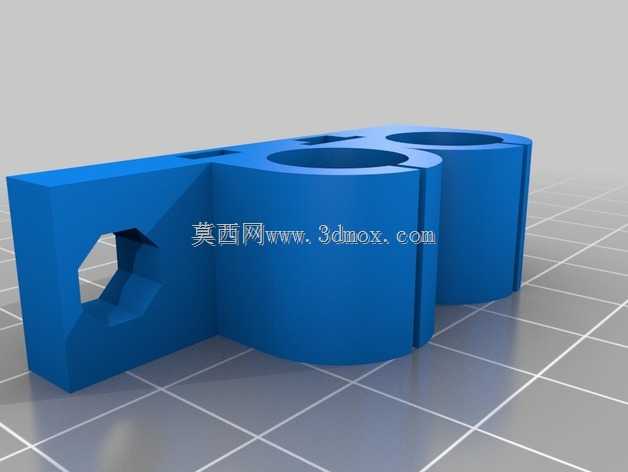

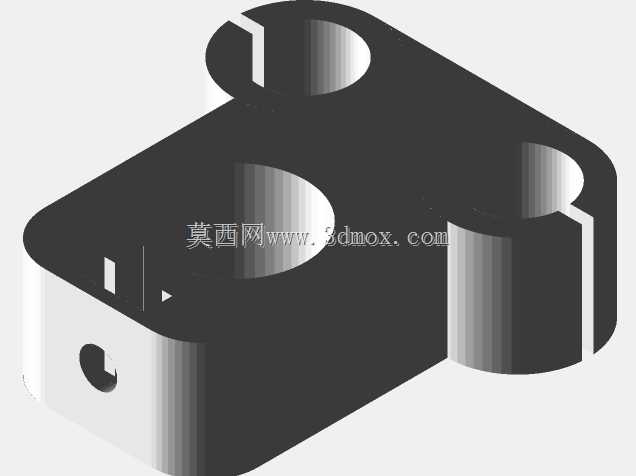

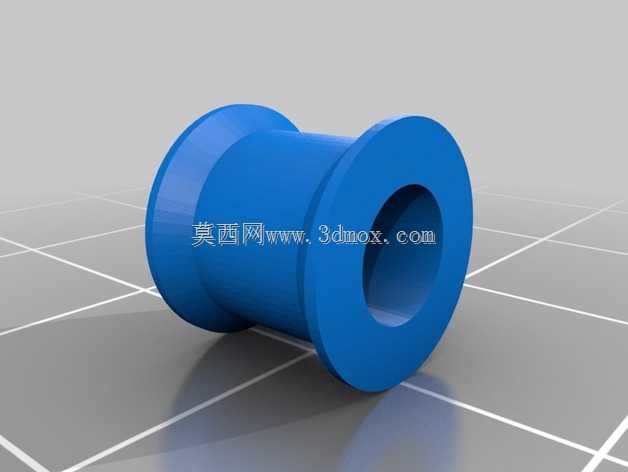

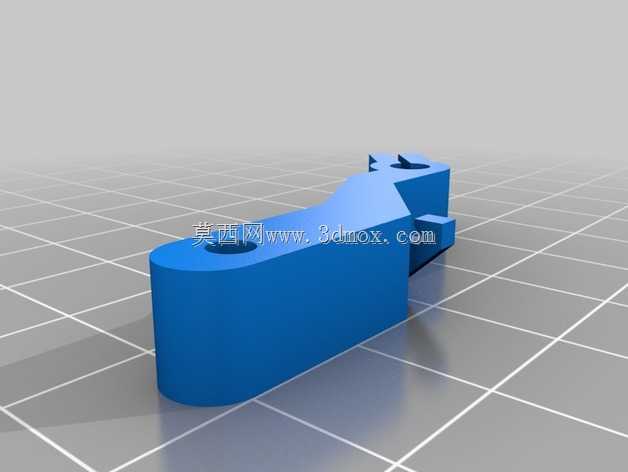

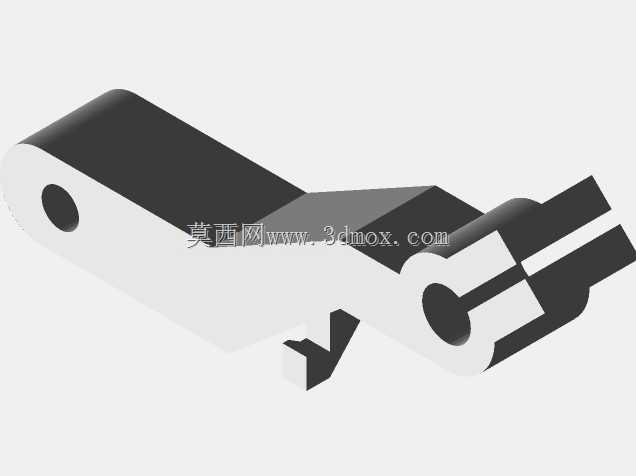

　　功能实现层面，该结构集成了抬笔动作的驱动安装位，在L型基座的竖直段背部预留了微型电磁铁或者小行程气缸的安装空间，驱动件的顶杆直接与笔套尾部的受力块接触，无需复杂的连杆传动结构，既减少了传动环节的间隙累积，也降低了长期运行后的磨损故障概率。笔套与基座之间设置有两根平行的微型导向光轴，配合自润滑铜套实现Z向的顺滑移动，避免抬落笔过程中出现笔身倾斜，导致绘图时线条粗细不均的问题。在基座的水平段前端，还设计有笔帽的挂靠位，当设备长时间待机时，绘图笔可移动至笔帽位置完成密封，防止墨水干涸堵塞笔尖，这一细节设计在水性墨水绘图场景中可将笔尖维护周期延长3倍以上。

　　从设计思路的溯源来看，该结构摒弃了早期笔式绘图仪复杂的多连杆抬笔结构，采用集成化的直驱式设计，在压缩整体体积的同时，将易损件数量控制在最低：除了导向铜套与弹性卡箍为常规损耗件外，其余结构件均采用一体注塑或者铝合金铣削成型，正常使用工况下的无故障运行时长可超过8000小时。在运动兼容性方面，该结构的重心经过反复调校，整体重心落在滑台安装基面的中心线上，高速移动时不会对滑台产生偏载力矩，既能降低滑台导轨的不均匀磨损，也能减少运动过程中的异响，提升设备运行的平稳性。针对不同的绘图介质，该结构还预留了压力调节弹簧的安装槽，可通过更换不同刚度的弹簧，调整笔尖与介质之间的接触压力，适配绘图纸、硫酸纸、PVC贴膜等不同厚度、不同表面摩擦力的绘图介质，避免压力过大划破介质，或者压力过小导致线条虚断的问题。

　　在实际装配调试中，该结构的安装基准面做了0.01mm级别的平面度处理，与滑台连接后无需额外调整笔身的垂直度，即可保证笔尖与绘图平面的垂直，大幅缩短整机的装配调试周期。结构的所有棱角处均做了R2以上的圆角处理，既避免装配过程中划伤操作人员，也防止运动过程中勾扯绘图介质，造成介质报废或者绘图错位。对于三维建模从业者而言，该结构的建模过程完整覆盖了安装基准设计、运动间隙预留、驱动件集成、易损件快换等机械结构设计的核心要点，所有配合尺寸均按照实际加工公差做了偏移处理，可直接导出工程图用于零件加工，也可作为同类直线执行末端结构的设计参考，适配更多需要Z向小行程往复动作的平面作业设备。
