集成湿式制动的重型机载主齿轮结构

项目分类:齿轮 发布时间:2021-11-01 ID:356141

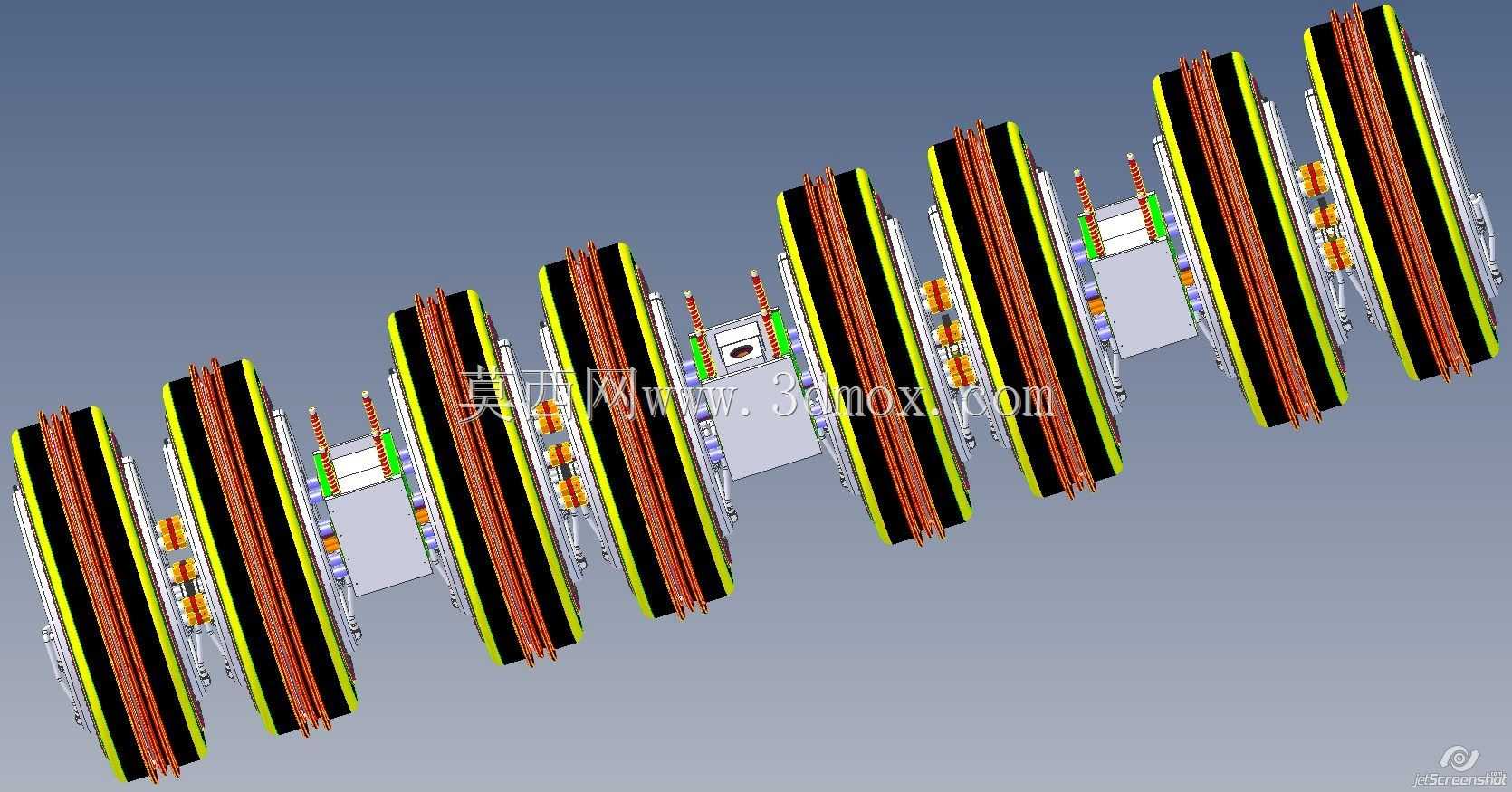

  • 集成湿式制动的重型机载主齿轮结构
  • 集成湿式制动的重型机载主齿轮结构
  • 集成湿式制动的重型机载主齿轮结构

  在重型工程行走设备、大吨位重载运输载具的轮边传动单元中,主齿轮作为动力传递的核心承载部件,长期需要应对大扭矩输入、交变载荷冲击、复杂工况下的制动可靠性等多重工程需求,这款集成湿式制动控制结构的主齿轮,正是针对这类重载场景开发的一体化传动部件。不同于传统外置制动鼓、独立制动钳的分体式布局,该结构将湿式制动的控制油路、摩擦副容腔、活塞执行机构直接集成在主齿轮的轮体内部,大幅压缩了轮边传动单元的轴向安装空间,对于需要严格控制轮边突出量、优化整车通过性的重载设备而言,这类集成化设计能有效减少轮边外挂部件的磕碰风险,同时缩短制动动力的传递路径,提升制动响应的一致性。

  从实际工况适配角度看,湿式制动结构本身依靠密闭容腔内的冷却油液实现摩擦副的散热与润滑,相比干式制动结构,在长下坡持续制动、高频点刹的重载作业场景下,能避免摩擦片过热导致的制动效能热衰退,而将制动结构与主齿轮集成后,齿轮啮合过程中飞溅的润滑油可以直接参与制动容腔的油液循环,无需额外设计独立的制动冷却油路,简化了轮边的管路布局,也降低了外接管路破损导致的制动失效风险。设计过程中,首先需要匹配主齿轮的承载扭矩参数,根据输入轴的最大输出扭矩、轮边的减速比,核算齿轮齿根的弯曲疲劳强度、齿面的接触疲劳强度,确定轮缘的厚度、辐板的支撑结构,再在辐板的环形空间内规划湿式制动的活塞腔、摩擦片安装位、油道走向——油道的设计需要避开齿轮的应力集中区域,尤其是辐板与轮缘、轮毂连接的过渡位置,不能因为油道开孔削弱结构的整体强度,所有油道的转角位置都做圆弧过渡处理,避免油压波动产生的应力疲劳。

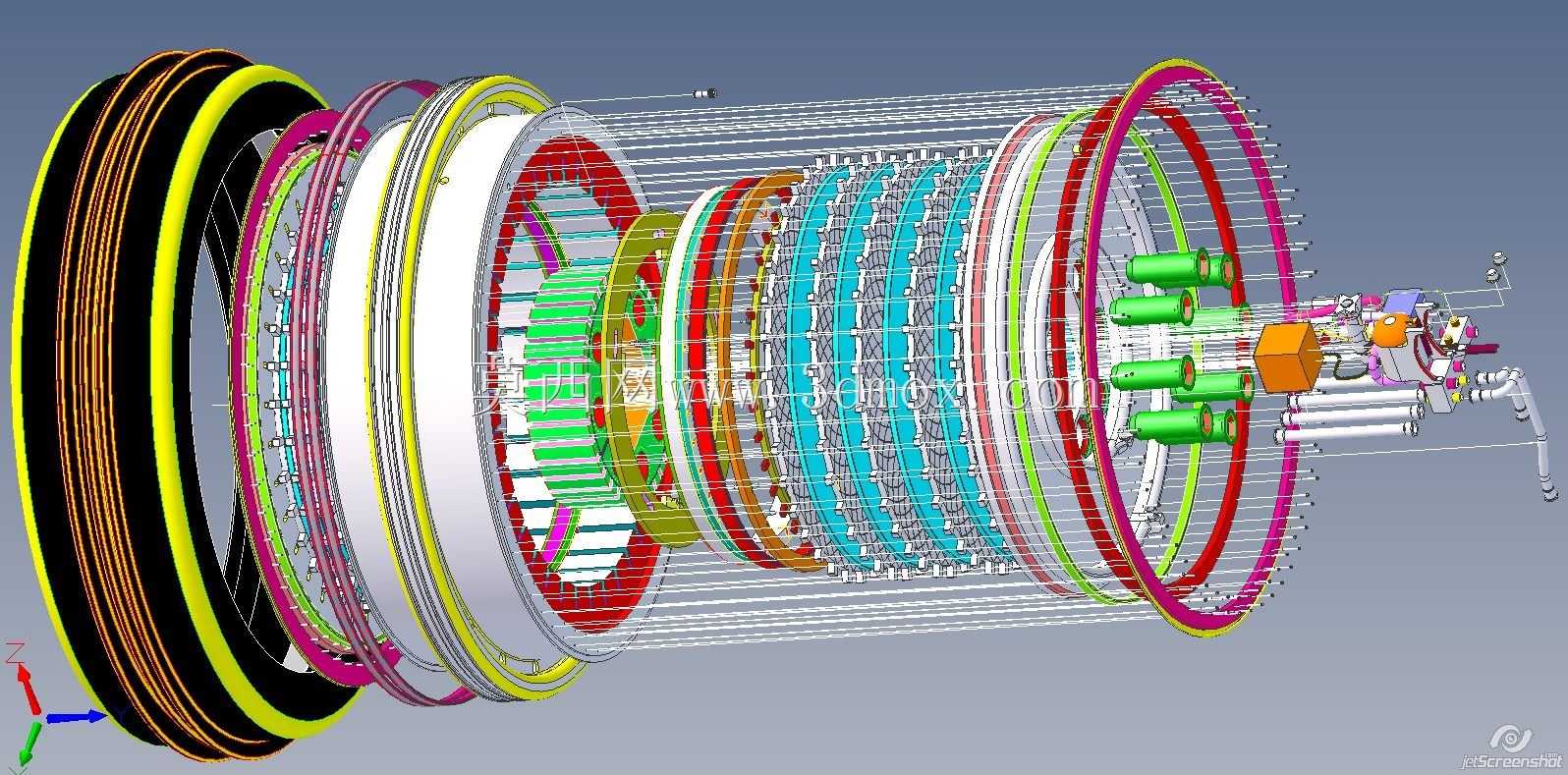

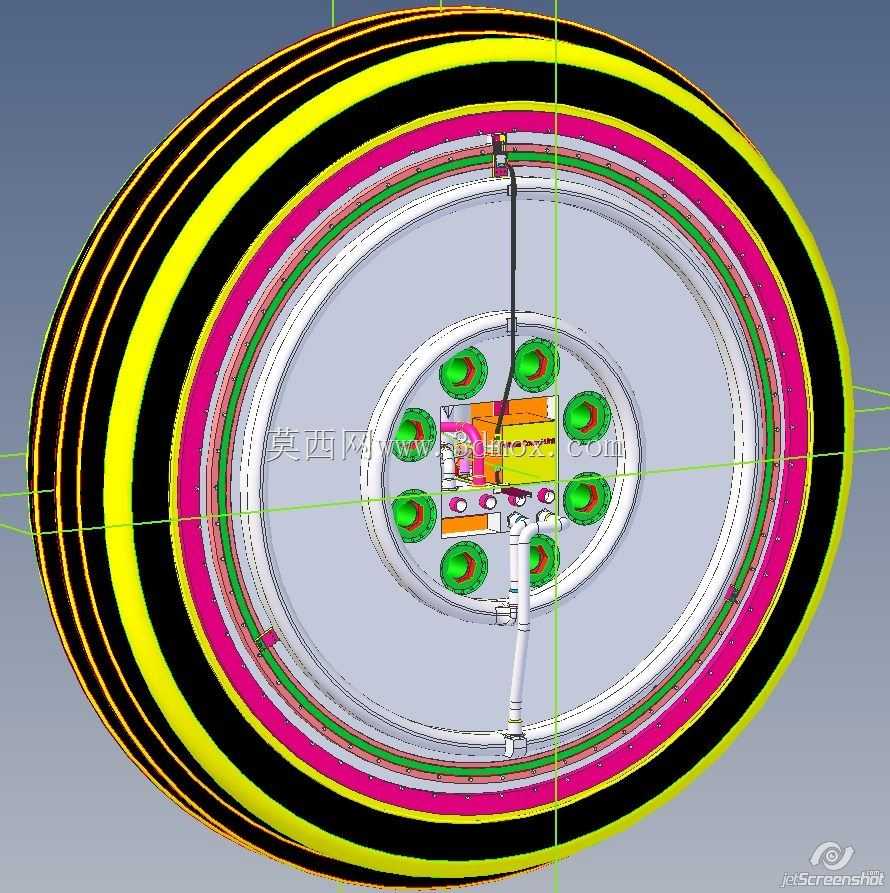

  安装边界方面,该主齿轮的中心轮毂位置设置有花键孔,用于和轮边半轴配合传递扭矩,轮毂端面的螺栓孔位用于和轮边行星架或者轮毂壳体定位连接,集成的制动结构摩擦副外齿与主齿轮轮体的内齿圈啮合,内齿与固定的制动毂支架配合,当制动油压建立时,活塞推动多组摩擦片压紧,直接对主齿轮本体施加制动力矩,制动扭矩的传递路径更短,避免了分体式制动结构中额外连接部件的间隙冲击。齿轮的外圈齿形采用重载渐开线齿形设计,齿向做了针对性的修形处理,补偿重载下轮体变形导致的齿面偏载,提升啮合过程的平稳性,降低传动噪音。轮体的多层环形结构中,最外侧的环形槽用于安装轮边的旋转密封件,隔离外部泥水、粉尘进入轮边传动腔,同时防止内部润滑油液泄漏,中间的环形容腔除了布置制动摩擦副,还预留了油液流通的间隙,保证齿轮转动时油液能充分带走制动摩擦产生的热量,中心区域的多组周向安装孔,一方面用于制动活塞的回位弹簧安装,另一方面也作为油液的循环通道,平衡容腔内部的油压,避免制动过程中出现压力迟滞。

  在实际选型适配时,需要注意该主齿轮的轴向安装尺寸,因为集成了制动结构,其轴向厚度比同规格的普通主齿轮更大,需要匹配对应的轮边桥壳内腔空间,同时制动油路的接口位置位于轮体的中心侧,需要和桥壳上的固定油道对接,对接位置的密封件需要耐受轮边的工作温度与油液腐蚀,保证长期使用的密封可靠性。这类集成化的主齿轮结构,目前主要应用在大吨位矿用自卸车、重型特种作业车辆、大载荷空中轨道运输设备的行走轮边,相比传统的分体结构,能减少轮边部件的数量,降低装配复杂度,同时提升制动系统的可靠性,在连续重载作业的场景下,其维护周期也比干式制动结构更长,因为密闭的湿式结构能有效阻挡外部磨料进入摩擦副,减少摩擦片的异常磨损。设计建模过程中,需要重点校核制动活塞的行程与摩擦片的磨损补偿空间,保证摩擦片磨损到极限位置时,活塞仍然有足够的压紧行程,同时轮体内部的油道需要做流道仿真,确认不同转速下油液的填充率,避免高速转动时油液离心力导致的制动腔供油不足,影响制动效果。
