DC字母组合标识线切割加工轮廓造型

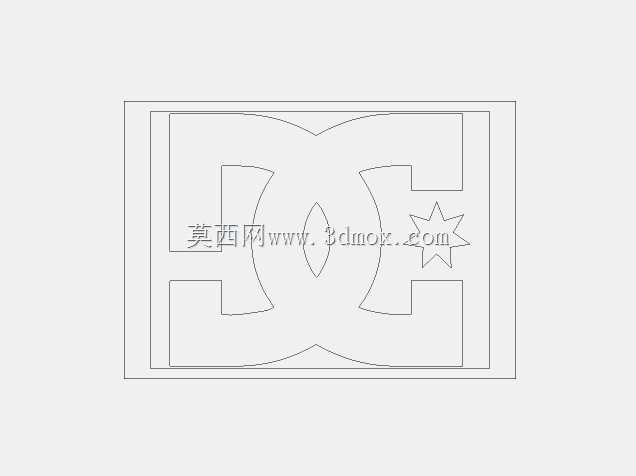

这套DC字母组合的轮廓造型，最初是为户外品牌标识的金属切割加工做的前置建模，日常做设备铭牌、品牌装饰嵌件的时候经常会用到这类平面轮廓模型，不用从零开始描线，直接导入线切割或者激光切割设备就能生成加工路径，省不少前期描图的时间。做这类标识类轮廓的时候，首先要考虑的是加工边界的适配，整个外框做了双层矩形限位，外层矩形是下料的基准边界，内层留了3mm的工艺边，不管是用1mm厚的不锈钢薄板做墙面标识，还是用5mm厚的亚克力做设备铭牌嵌件，装夹的时候都有足够的夹持余量，不会因为切割起点的热变形伤到核心的字母造型。

造型设计上没有做生硬的直角转折，所有字母的衔接处都做了R2的圆弧过渡，一方面是激光切割的时候锐角位置容易出现烧蚀缺口，圆弧过渡能让切割头走速更均匀，切出来的边缘没有毛刺，后续不用额外做倒角打磨；另一方面安装的时候也不会因为锐角划伤安装人员，适配公共区域的标识安装安全要求。字母D和C的衔接位置做了对称的内凹弧面，中间预留的橄榄形镂空是后期装LED灯带的走线位，右侧搭配的八角星造型做了等宽的轮廓边，和字母的线条宽度保持一致，都是4mm，不管是缩小做胸牌尺寸还是放大做门头标识，线条的视觉比例都不会失衡，不会出现放大后线条过细容易变形、缩小后线条糊成一团的问题。

实际应用场景里，这套轮廓除了做切割加工的母版，还能直接导入冲压设备做薄金属片的压型，做箱包的金属铭牌、机械设备的品牌logo嵌件都能用，安装孔位预留在了外框的四个角，是直径3.2mm的沉头孔位，适配M3的沉头螺丝，安装后螺丝头和板面齐平，没有突出的棱角，不管是粘胶安装还是螺丝固定都能适配。建模的时候特意把所有轮廓线都做了闭合处理，没有断点和重叠线段，导入CAM软件的时候不会出现路径报错，不同加工场景下不用再重新修复线条，拿到手就能直接排料加工，外框的尺寸比例是4:3，适配常规的标识安装位尺寸，不用额外做比例调整就能适配大部分的设备铭牌、墙面装饰的安装空间，要是做特殊尺寸的标识，直接等比例缩放就行，因为所有线条都是等宽设计，缩放后不会出现比例失调的问题。

做这类标识类零部件的时候，最容易忽略的就是加工工艺的适配性，很多人建模的时候只追求视觉效果，做很多细碎的锐角和窄缝，实际切割的时候要么切不透，要么切出来的零件容易变形，这套造型在设计的时候就把最小镂空宽度控制在了3mm以上，不管是激光切割还是线切割，都能顺利走刀，不会出现断刀或者切不透的情况，后期做表面处理的时候，不管是喷塑、电镀还是抛光，狭窄位置也能均匀上料，不会出现积液或者镀层不均的问题。
