球头连接结构球钩三维建模设计

　　在各类需要实现铰接联动、柔性牵拉的机械结构场景中，这类球钩构件是十分常见的连接单元，小到日常的五金锁具、工装夹具的快拆牵拉结构，大到工业设备的安全门联动、输送线的张紧挂接、小型起重吊具的末端连接点位，都能见到这类结构的应用。不同于普通的直杆挂钩，球钩依靠顶部的球头结构实现多自由度的偏转适配，在挂接配合的球座存在一定安装角度偏差时，依然能够顺畅完成挂接与受力传递，不会因为同轴度误差出现卡滞、别劲的问题，这一特性让它在存在装配公差、工作中需要小幅摆动的连接场景中适配性极强。

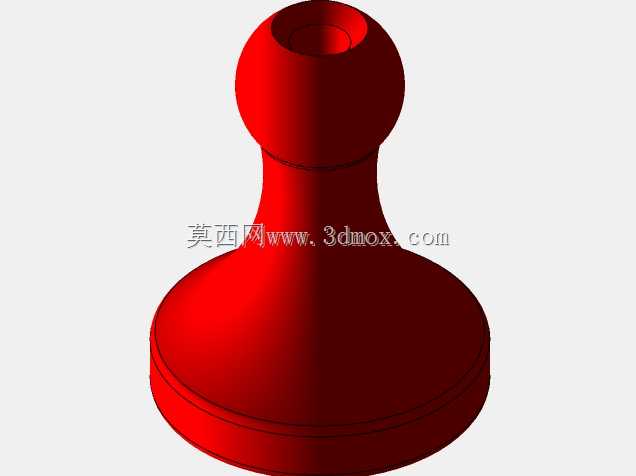

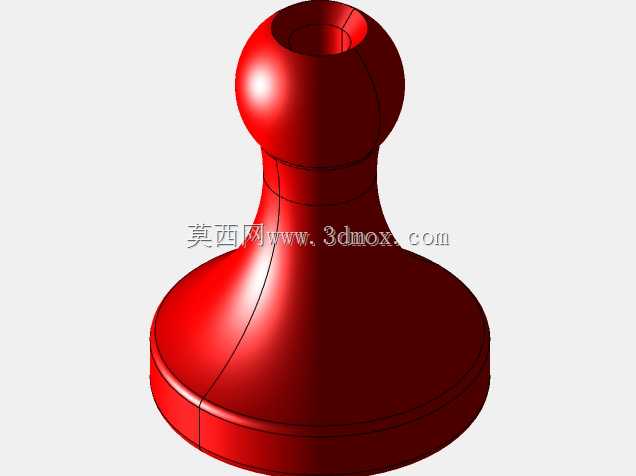

　　从结构功能来看，该构件分为三个功能段：顶部的球头段是核心的配合部位，球头中心开设的通孔可用于穿装限位销或者牵拉钢索，既可以作为铰接转动的支点，也可以直接作为牵拉受力的挂点；中间的收腰过渡段是应力缓释区域，在球头受拉产生偏转力矩时，收腰的圆弧过渡能够避免直角结构带来的应力集中，让载荷能够顺畅从球头传递到底部的安装基座，不会在转角位置出现应力断裂的风险；底部的圆盘基座是安装承载部位，圆盘的端面可作为安装贴合面，既可以通过底部端面粘接、焊接到配套的构件上，也可以在圆盘上开设沉孔通过螺栓完成紧固，圆盘边缘的凸台结构能够在安装时起到定位止口的作用，保证安装后球钩的受力轴线与安装面垂直，避免偏载带来的额外力矩。

　　设计这类构件时，首先要确定的是顶部球头的直径尺寸，这个尺寸直接决定了配合球座的包络范围，球头直径过小会导致铰接时接触应力过大，长期受载容易出现压痕磨损，球头直径过大则会增加整体结构的重量，同时占用过多的安装空间，通常球头直径会根据额定牵拉载荷来核算，按照接触应力不超过材料许用接触应力的80%来取值，保证长期交变载荷下的使用寿命。球头中心的通孔直径需要匹配配套的销钉或者钢索直径，通孔的边缘需要做倒圆角处理，避免穿装的钢索在受力摆动时被孔口的锐边切割，出现断丝的隐患。中间收腰段的最小直径是整个构件的抗拉薄弱截面，设计时需要按照额定载荷的1.5倍安全系数核算抗拉强度，收腰段的圆弧半径不能过小，否则会在截面突变位置产生应力集中，通常圆弧半径取收腰段最小直径的1.2-1.5倍，让应力流线能够平滑过渡。底部圆盘的直径需要根据安装方式确定，如果是采用螺栓安装，圆盘直径需要留出足够的螺栓孔分布空间，保证螺栓安装时的扳手空间充足，圆盘的厚度需要满足安装面的抗压要求，避免螺栓紧固时圆盘出现变形，圆盘底部与收腰段连接的位置同样需要做圆角过渡，避免受拉时转角位置开裂。

　　从安装边界来看，这类球钩安装时需要预留球头偏转的活动空间，球头顶部距离周边固定构件的间隙不能小于球头半径，保证球头能够在设计的偏转角度范围内自由活动，不会和周边构件发生干涉。如果是采用铰接配合的使用方式，配套的球座内孔需要和球头保持合理的配合间隙，间隙过小会导致转动卡滞，间隙过大则会出现铰接晃动，影响传动精度，通常采用H8/f7的间隙配合即可满足大部分场景的使用需求。如果是作为牵拉挂点使用，球头通孔穿装的连接件需要保证和孔壁的接触长度不小于通孔直径的1.2倍，避免局部压强过大导致孔壁变形。

　　在实际的工程应用中，这类球钩的材料选择会根据使用场景调整，普通室内常温场景下采用45号钢调质处理即可满足强度要求，表面做发黑或者镀锌处理提升防锈能力；如果是在潮湿、腐蚀环境下使用，则会采用304不锈钢材质，避免锈蚀导致的转动卡滞或者强度下降；如果是用于轻量化的工装、民用五金场景，也可以采用铝合金材质加工，通过硬质阳极氧化提升表面耐磨性，降低整体结构重量。建模过程中需要重点关注各个过渡圆角的连续性，不能出现建模的碎面、尖角，否则后续生成工程图或者进行数控加工时会出现路径错误，同时要保证球头的球面度公差，球面度偏差过大会导致和球座配合时出现接触点不均匀，局部磨损加快的问题。
