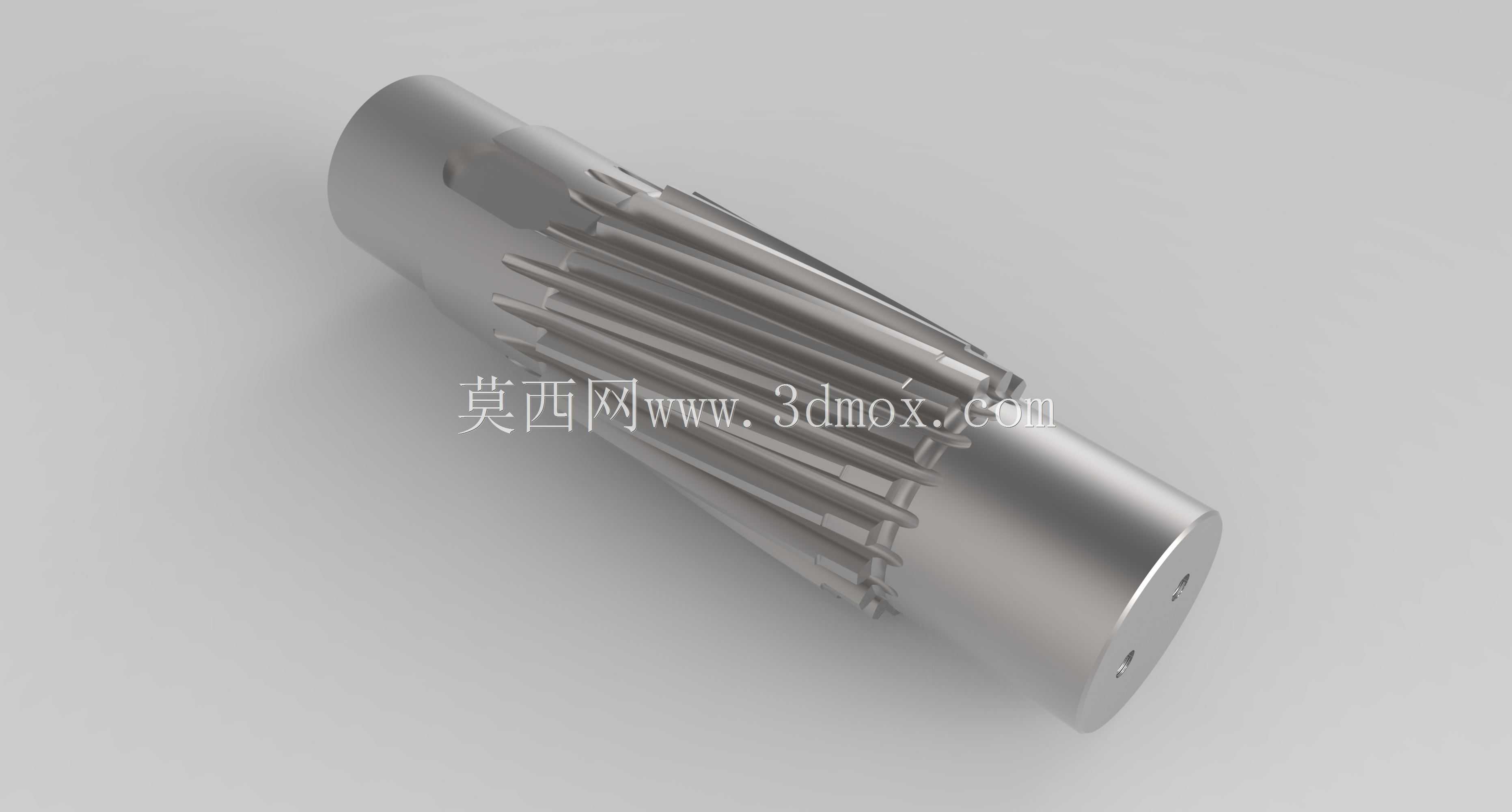

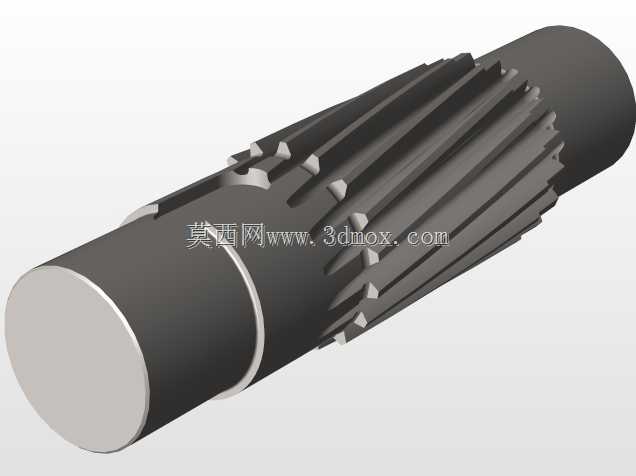

带轴段一体式斜齿螺旋齿轮结构

项目分类:齿轮 发布时间:2021-11-01 ID:356364
  • 带轴段一体式斜齿螺旋齿轮结构
  • 带轴段一体式斜齿螺旋齿轮结构

  这类带集成轴段的螺旋齿轮,多应用在对传动同轴度要求较高的动力传递场景中,比如中小型减速器的高速级输入轴、精密机床的进给传动单元、自动化输送线的动力输出端,相比分体式的齿轮与轴过盈配合结构,一体式轴齿结构省去了键连接、轴肩定位的装配累积误差,能在高转速工况下降低偏心带来的振动与噪音。从结构设计逻辑来看,两端的光轴段是直接适配深沟球轴承或者圆锥滚子轴承的安装位,轴段直径公差通常取k6或者m6级过渡配合,轴端预留的两个小定位孔,是装配时用来做周向定位或者吊装对位的工艺孔,也可在部分工况下加装轴端挡圈,限制轴承的轴向窜动。齿部采用斜齿螺旋齿形,相比直齿圆柱齿轮,啮合过程是渐进式的,从齿端局部接触逐步扩展到全齿宽啮合,重合度更高,

  单齿承受的瞬时载荷更小,传动平稳性更优,适合转速在1500rpm以上、需要持续传递扭矩的工况,齿向的螺旋角通常控制在8°到15°之间,平衡轴向力与传动效率的关系,设计时需要配对使用同螺旋角、反向旋向的齿轮,抵消部分轴向载荷,降低轴承的轴向受力负担。在实际选型适配时,需要注意安装边界的几个核心尺寸:两端轴段的长度要匹配轴承座的安装深度,齿顶圆直径要避让箱体内壁的预留间隙,通常齿顶与箱壁的间隙要保留3到5毫米,避免运转过程中齿部与箱体发生剐蹭,同时要校核轴段的挠度,在额定扭矩下轴的最大弯曲变形量不能超过齿厚公差的1/3,否则会出现齿面偏载、局部磨损加剧的问题。齿部的参数设计上,模数根据传递扭矩大小选定,通常中小功率传动场景取2到4模,

  齿面如果是调质处理,硬度控制在220到280HBW,适合中低速重载工况,如果是表面淬火处理,齿面硬度可达HRC45-55,能适应更高转速的传动需求。这类一体式轴齿的加工通常采用滚齿机一次装夹完成轴段外圆与齿部的粗加工,后续再进行磨齿、轴段精磨工序,保证齿部与安装轴段的同轴度控制在0.02毫米以内,避免装配后出现齿圈跳动超差的问题。在实际设备维护中,这类齿轮的失效形式多为齿面疲劳点蚀、齿根弯曲断裂,以及轴段与轴承配合位的磨损,设计时需要根据设备的额定载荷、预期寿命计算齿根弯曲强度与齿面接触强度,预留足够的安全系数,通常通用传动场景下安全系数取1.2到1.5即可,重载冲击工况下需要提升到1.8以上。另外,齿部的轴向定位依靠两端轴肩实现,轴肩的高度要高于轴承内圈的厚度,方便轴承拆卸时的受力,同时轴肩处要做圆角过渡,避免应力集中导致轴段在交变载荷下出现断裂,圆角半径通常取轴径的1/10左右,不能过大否则会导致轴承无法安装到位。
