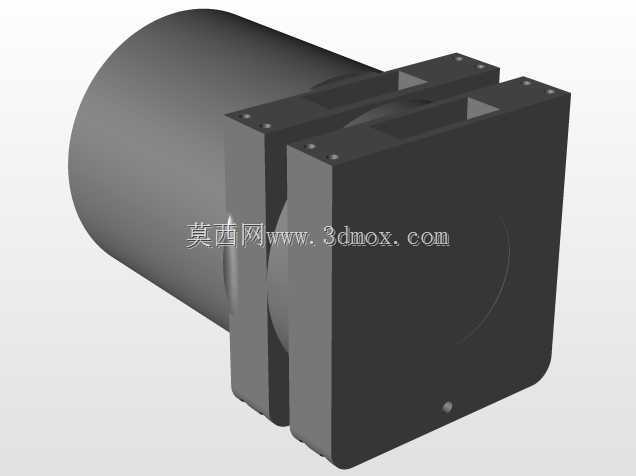

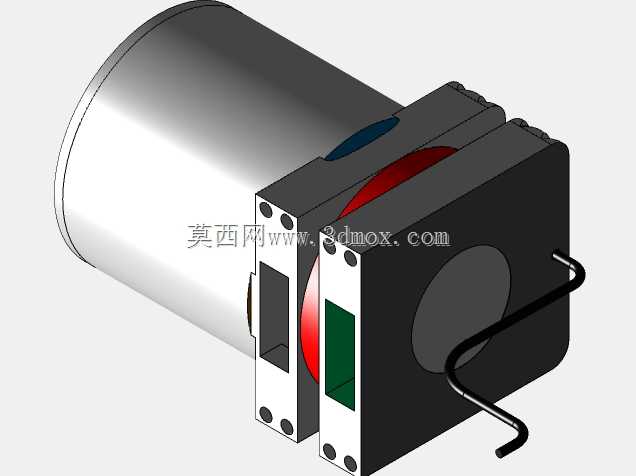

可3D打印蓝色框架式电磁阀结构

　　这款电磁阀的主体框架采用适配3D打印工艺的结构设计，蓝色外壳部分做了等壁厚处理，规避了FDM打印过程中容易出现的翘曲、塌陷问题，打印时无需额外添加大量支撑结构，仅在底部接口位置设置少量易拆除支撑即可完成成型，适合小批量试制、教学演示以及非标设备的快速验证场景使用。从实际应用场景来看，这类直动式电磁阀常被用在小型气动回路、低压流体通断控制工位，比如桌面级自动化设备的气路切换、小型实验装置的流体通路控制、3D打印设备本身的散热介质通断控制等场景，相比常规工业级电磁阀，这款结构的制作门槛更低，研发人员可以快速打印出主体后搭配标准线圈、弹簧、阀芯组件完成功能验证，大幅缩短非标阀类的开发周期。

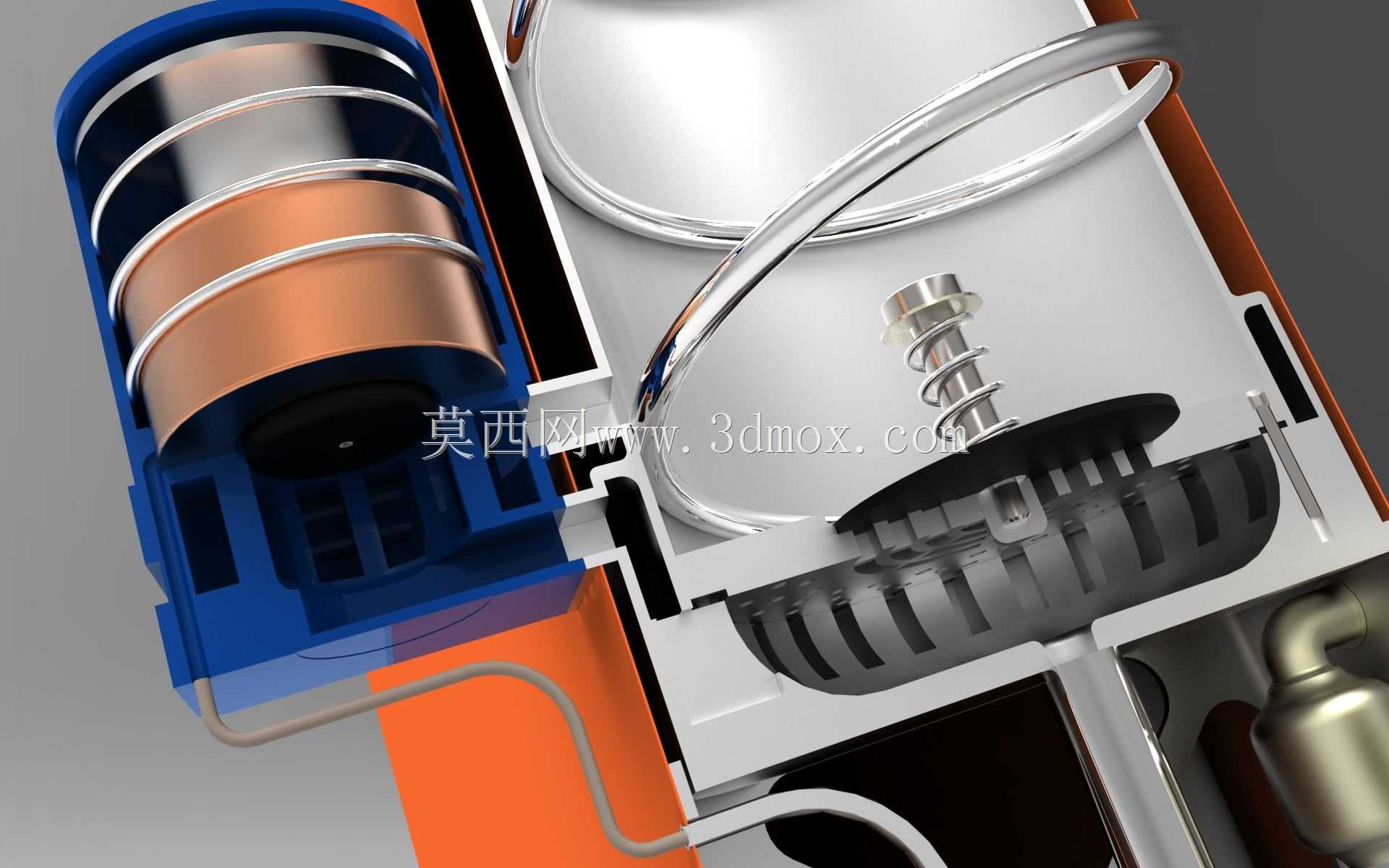

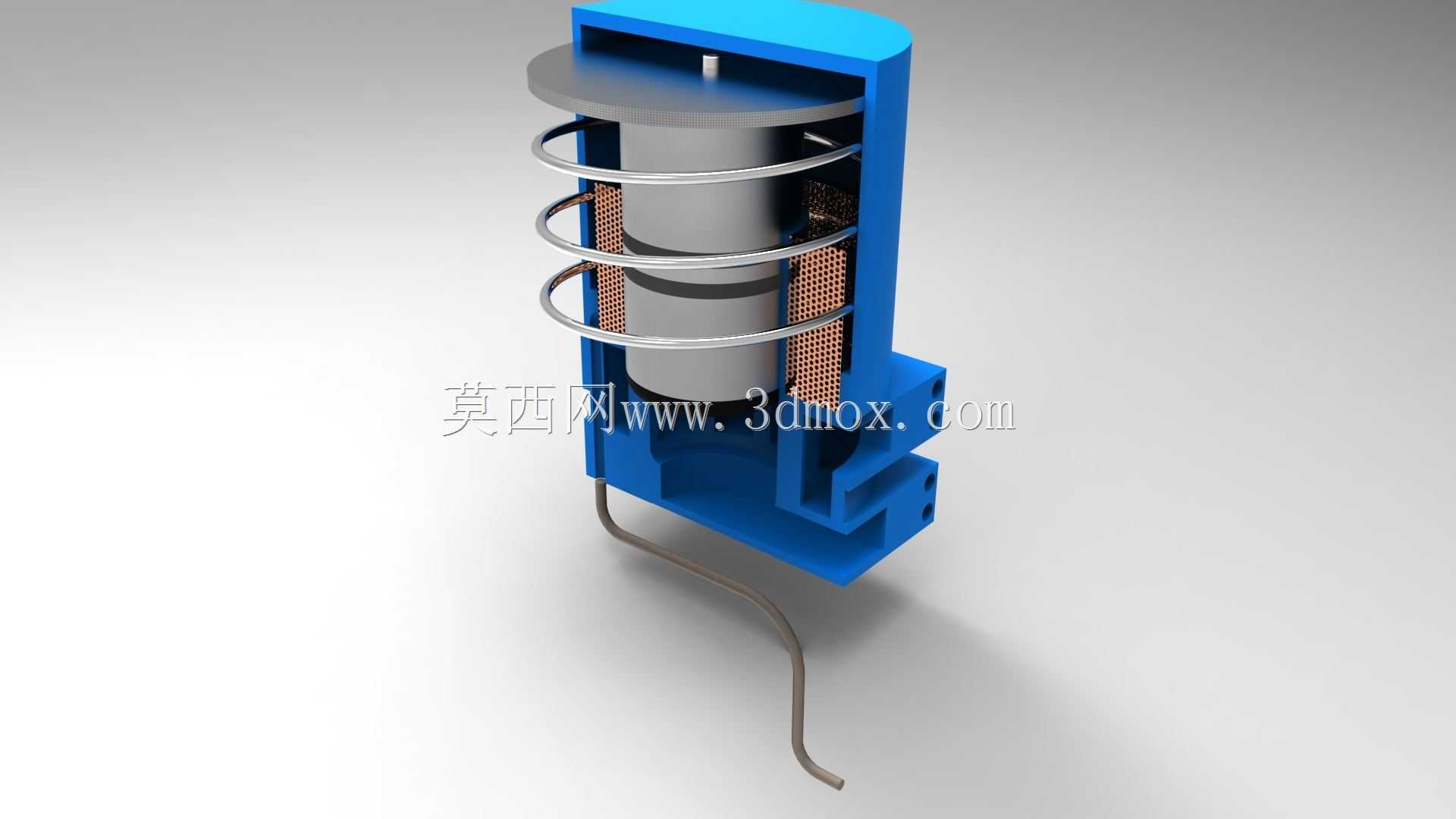

　　从功能特性来看，该结构采用直动式工作原理，线圈通电后产生的电磁力克服弹簧预紧力带动阀芯向上动作，打开阀体内部的流通通道，断电后弹簧复位推动阀芯回落切断通路，结构上没有设置复杂的先导腔，流道阻力小，对低压工况的适配性更好，即使进出口压差极低的状态下也能可靠完成通断动作。线圈部分采用骨架绕线结构，预留了足够的漆包线容纳空间，绕线完成后可以直接嵌入蓝色主体的线圈安装槽内，槽体周边做了限位凸台，避免线圈在工作过程中出现移位，引线从主体侧面的出线槽引出，出线位置做了圆角过渡，防止长期使用过程中引线绝缘层被壳体棱角磨损。

　　设计思路上，这款结构优先考虑了3D打印的工艺可行性，所有内部流道都做了圆角过渡，没有小于0.8mm的尖锐内角，避免打印过程中出现堵头或者成型不全的问题；弹簧安装位做了同轴度定位凸台，保证弹簧压缩过程中不会出现偏斜，避免阀芯卡滞；阀芯的导向段长度做了优化，既保证阀芯动作的同轴度，又不会因为导向过长增加动作阻力。外形尺寸方面，整体结构的安装边界控制得较为紧凑，主体宽度适配常规16mm间距的安装面板，底部设置了两个标准安装孔位，可以直接通过螺丝固定在设备基板上，进出接口采用通用的快插接口尺寸，能够直接搭配常规气动软管使用，不需要额外制作转接头。

　　在结构细节处理上，阀体的密封面做了0.2mm的凸起余量，打印完成后可以通过简单的打磨处理获得平整的密封面，搭配常规O型圈即可实现可靠密封，不需要额外的密封件定制；顶部的端盖采用卡扣式结构与主体连接，不需要额外使用螺丝固定，装配时直接按压即可完成端盖安装，后期维护拆解也十分方便，能够快速更换内部的弹簧或者清理流道内的杂质。考虑到3D打印材料的耐温特性，这款结构的设计工作温度控制在60摄氏度以内，适配常温的气动、低压水路控制场景，如果需要更高的耐温性能，可以更换耐高温的打印材料制作主体，不需要修改整体结构尺寸，通用性较强。对于结构设计从业者来说，这款模型可以作为直动式电磁阀结构设计的参考，直观理解电磁驱动、弹簧复位、阀芯导向的结构配合关系，也可以直接在此基础上修改流道尺寸、接口规格，快速衍生出适配不同工况的定制化电磁阀结构，省去从零开始建模的大量时间。
