机器人末端快换装置结构三维设计

　　在多工位自动化产线的布局中，机器人末端执行器的切换效率直接决定整线节拍，这类快换结构的核心价值，就是在不借助人工拆装的前提下，数秒内完成不同工装的气路、电路、机械连接的同步对接，彻底避免传统螺栓锁紧换型带来的停机损耗。从结构设计逻辑来看，整套装置分为主盘与工具侧盘两个核心部分，主盘固定在机器人六轴法兰输出端，工具侧盘则分别预装在抓手、焊枪、打磨头等不同末端工装上，两侧的定位采用锥面配合加钢珠锁紧的结构，锁紧时主盘内部的活塞推动钢珠嵌入工具侧的环形锁槽，配合端面的定位销实现微米级的重复定位精度，保证切换后工装的位置偏差不会影响作业精度。

　　设计过程中首先要明确安装边界，主盘的上端连接法兰完全匹配主流工业机器人的输出法兰孔位，不需要额外做转接板就能直接安装，整体厚度控制在较薄的区间，尽可能减少对机器人末端负载余量的占用，毕竟快换装置自身重量每增加一公斤，就意味着末端工装的可用负载要相应减少，对于小负载机器人来说这点尤为关键。工具侧盘的下端法兰预留了通用的安装孔阵列，不管是气动抓手、真空吸盘支架还是电动打磨头，都能直接通过螺栓固定，不需要针对不同工装单独做适配结构。

　　气路与电路的集成是这类结构设计的重点，端面的气路接口采用自密封结构，当两侧盘体分离时，各自的阀芯会在弹簧作用下自动封闭气路，避免管路泄压，对接时阀芯被顶开自动连通气路，不需要额外手动接气管。电路连接部分采用高密度的插针组件，集成在盘体侧面的连接器座上，多芯插针可以同时传递传感器信号、电磁阀控制信号甚至伺服动力电源，连接器的防护等级满足车间常见的切削液、粉尘飞溅场景，不会因为日常作业的杂物侵入导致接触不良。

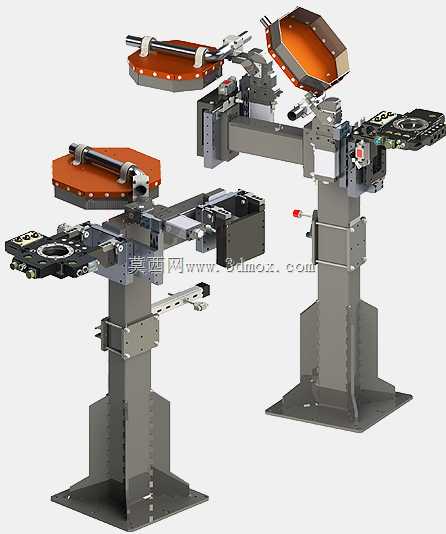

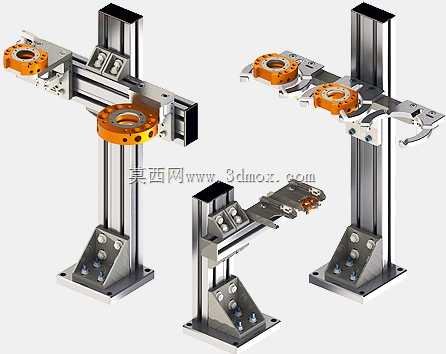

　　从实际应用场景来看，这类快换装置广泛用在汽车焊装车间的机器人换枪、3C产线的多工艺切换、打磨工位的不同磨头更换场景，比如一台机器人要完成工件的抓取转运、焊缝打磨、涂胶三道工序，只需要在工位旁设置三个工具架放置对应工装，机器人按照程序自动移动到工具架位置完成解锁、对接、锁紧的全套动作，全程不需要人工干预，相比单工装配置的方案，能减少三分之二的机器人投入成本。

　　结构强度校核是设计阶段不能跳过的环节，锁紧钢珠的数量、直径要根据额定负载做匹配，既要保证在满负载高速运动时不会出现松脱，也要避免锁紧力过大导致对接时卡滞。盘体主体采用高强度铝合金做硬质阳极氧化处理，在保证整体轻量化的同时，表面硬度足够应对日常的磕碰磨损，内部的锁紧活塞、密封件都采用耐磨材质，能承受数十万次的反复切换动作而不出现性能衰减。

　　安装时需要注意，主盘与机器人法兰的连接面要保证平面度公差，锁紧螺栓要按照对角顺序分次拧紧，避免盘体安装倾斜导致对接时定位销偏磨。工具侧盘安装到工装上时，要提前核算工装的重心位置，尽量让重心落在快换盘的中心轴线上，减少偏心带来的附加弯矩，延长锁紧机构的使用寿命。气路连接时要将不同压力等级的管路对应到指定接口，电路插针要提前做好线号标记，避免接错信号导致工装动作异常。日常维护只需要定期清理对接端面的杂物，在锁紧活动部件处涂抹少量润滑脂，就能保证长期稳定运行。
