小型线缆牵引送料执行机构结构设计

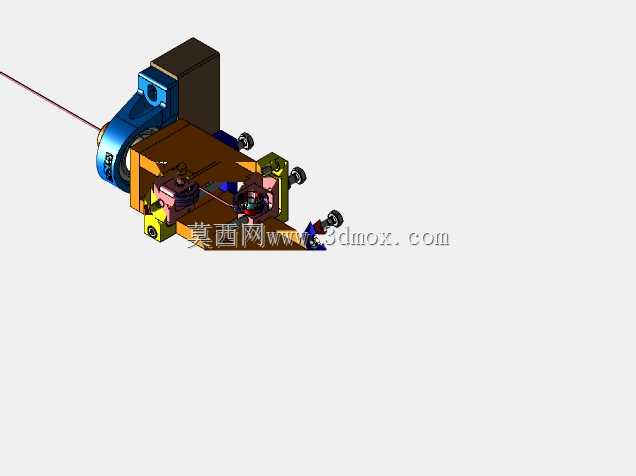

　　这套小型牵引执行机构，最初是针对细径线缆、柔性线材的定长送进工序开发的配套执行端，在电子线束加工、细金属丝校直送料、柔性封边条输送这类需要稳定控制线材进给速度与进给量的工位上，能直接替代传统的滚轮压合式送料结构，解决软质线材输送过程中容易打滑、表层被压伤的常见问题。从结构布局来看，整套组件采用侧装式安装基准，安装面预留了三个呈三角分布的固定孔位，安装时不需要额外做转接板，可直接固定在设备的立式安装立板上，整体外伸长度控制在120mm以内，宽度方向最大尺寸75mm，高度方向最高处距离安装基准面90mm，不会和周边的裁切工位、导向工位产生运动干涉，适配多数桌面型小型加工设备的安装空间。核心的牵引动力输入端设置在机构左侧，采用带腰型孔的安装座来固定驱动轮，腰型孔的调节行程有8mm，现场调试时可以根据输送线材的实际线径，调整驱动轮和从动压合组件之间的间隙，不需要拆解整个机构就能完成适配，调整到位后用两颗内六角螺栓锁死即可，维护调试的效率比传统固定式轮组高不少。驱动轮的轮面做了圆弧槽设计，槽面滚压了细密的网纹，既能把线材约束在轮面中心位置，避免输送过程中线材跑偏，又能增大轮面和线材表层的摩擦力，哪怕是表面带光滑绝缘层的细电子线，输送时也不会出现打滑丢转的问题，送进长度的重复精度能控制在0.2mm以内，满足多数线束加工的精度要求。中部的承载基座采用整块铝合金铣削加工而成，没有采用拼接式的板材结构，一方面是保证整个机构的刚性，

　　长时间运行不会因为持续的压合力出现基座变形，导致轮组平行度偏差，另一方面铝合金材质的自重较轻，整套机构总重量不到1.2kg，哪怕是安装在需要横移的滑台模组上，也不会给滑台带来额外的负载负担。基座上集成了从动压轮的安装支架，支架上设置了弹簧预紧结构，预紧力可以通过支架尾部的调节螺钉调整，针对不同硬度、不同表层材质的线材，可以匹配不同的压合力：比如输送表层较软的硅胶线时，把预紧力调小，避免压伤线材表层；输送表面光滑的金属细丝时，把预紧力适当调大，保证足够的摩擦力。右侧的导向组件设置了三个可调式的限位挡块，每个挡块都可以沿着基座上的T型槽调整位置，能根据线材的走向调整导向间隙，线材从驱动轮送出后，经过三个挡块形成的导向通道，

　　能保证出线方向和后续裁切、焊接工位的进料口完全对中，不会因为出线歪斜导致加工位置偏差。机构最前端还预留了传感器安装位，可以直接加装对射式光电传感器，用来检测线材是否送进到指定位置，不需要额外在机构周边设计传感器安装支架，集成度比零散拼接的机构高很多。在设计这套结构的时候，特意把所有的调节螺钉都设置在机构的外侧和上侧，日常调试、更换易损件的时候，不需要把机构从设备上拆下来，直接用对应规格的内六角扳手就能完成所有调整操作，日常维护的可达性很好。所有转动配合的位置都加装了带密封圈的微型轴承，哪怕是车间里有少量浮尘、加工碎屑的环境，碎屑也不会进入轴承配合面，转动的顺畅度能长期保持，不会因为积尘出现卡滞、异响的问题。

　　和传统的双轮对压送料结构相比，这套机构的压合接触长度更长，线材在牵引段的受力更均匀，不会出现局部压痕，尤其是对于薄壁绝缘层的细线材，良品率能提升不少。另外，整个机构的所有零件都采用常见的标准件和易加工的型材、板材，没有特殊定制的异形零件，加工成本可控，后期如果有零件磨损，替换成本也很低，适合批量配套在小型自动化加工设备上使用。在实际投产测试的时候，这套机构适配0.5mm到3mm线径的各类柔性线材，连续运行8小时的送进误差累积不超过0.5mm，完全满足常规线束加工、小五金线材送料的工艺要求，而且运行时的噪音很低，不会因为机构震动带来线材送进的抖动问题，出线端的线材始终保持平直状态，不需要额外增加校直结构就能直接进入下一道加工工序。
