诺德森55加仑桶用气动升降搅拌装置结构

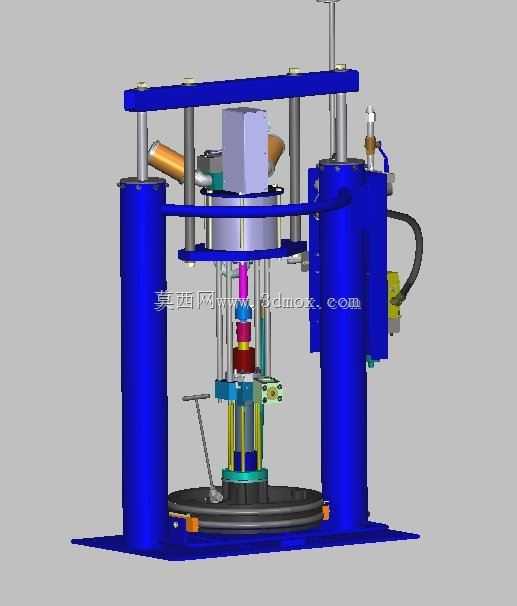

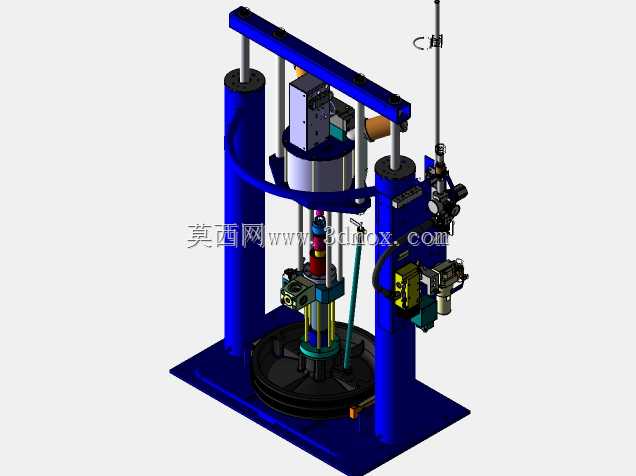

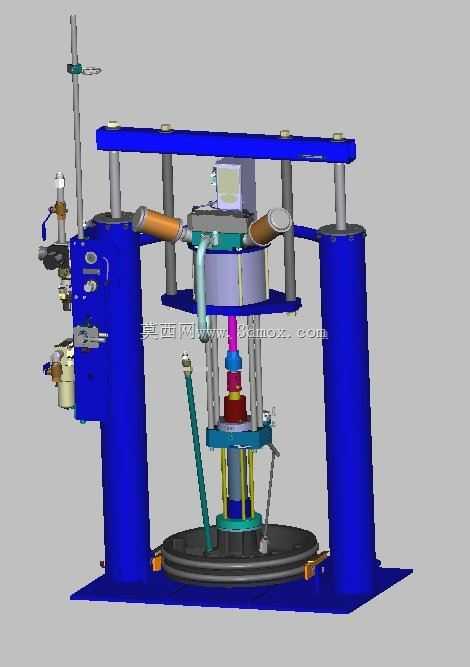

　　这套结构针对55加仑标准工业料桶的物料混合工况设计，常见于涂料、胶粘剂、化工溶剂类生产车间的配料工位，适配车间内频繁换桶、小批量多批次的混合作业需求，无需固定安装在地面，可根据产线排布灵活调整放置位置，适配多数厂房内的常规物料周转通道宽度。整体采用双立柱龙门式承载框架，两根立式圆柱导柱作为升降运动的导向基准，底部为整块平板式安装底座，底座上预留标准桶定位的环形放置区，可直接将55加仑标准圆桶推入定位区，无需额外制作桶体固定夹具，桶体放置到位后，搅拌轴可精准对准桶口中心，避免搅拌过程中桨叶刮蹭桶壁。驱动部分采用气动马达作为搅拌动力源，适配化工车间内的防爆工况要求，无需布设强电线路，仅接入车间压缩空气管路即可运行，

　　气动马达的输出端通过快拆式联轴器连接搅拌主轴，主轴上分层布置不同直径的搅拌桨叶，靠近桶底的桨叶采用大直径径流型设计，可带动桶底沉积的高粘度物料向上翻动，中上部桨叶采用轴流型结构，推动桶内物料形成轴向循环流，避免物料分层、沉降，适配粘度范围覆盖从低粘度溶剂到中高粘度膏状物料的混合需求。升降驱动采用侧边布置的气动气缸，气缸缸体固定在右侧立柱旁，活塞杆端连接滑动横梁，横梁通过直线轴承与两根导柱配合，升降行程覆盖从桶底到桶口上方的全高度范围，作业时可先将横梁升至最高位置，推入料桶后降下横梁至搅拌工作位，搅拌过程中也可根据物料状态小幅调整横梁高度，改变桨叶在桶内的浸没深度，适配不同液位的物料混合需求，作业完成后升起横梁即可直接移出料桶，

　　无需拆卸搅拌组件。结构设计上充分考虑车间日常维护的便利性，所有气动管路均采用快插式接头布置在立柱外侧，无隐藏式走线，出现管路漏气时可快速排查更换，导柱表面做硬铬镀层处理，耐磨防锈，适配车间内可能存在的溶剂溅洒、潮湿工况，直线轴承端配备防尘刮圈，避免粉尘、物料颗粒进入轴承配合面造成卡滞。横梁上集成了气动控制阀组，分别控制搅拌马达的转速、升降气缸的动作，阀组操作手柄布置在设备右侧伸手可及的位置，操作人员站在设备旁即可完成所有操作，无需绕到设备另一侧。安装边界方面，设备整体占地宽度略大于55加仑桶的外径，深度方向预留了气缸和管路的安装空间，整体高度满足横梁升至最高位时搅拌桨叶完全提出桶口的要求，可适配常规厂房的层高，无需额外加高车间空间，

　　底座下方可选配脚轮组件，实现设备在车间内的灵活转场，适配多工位轮流作业的生产模式。结构细节上，搅拌主轴的下端设置了防甩料盘，避免搅拌过程中物料顺着主轴向上飞溅到横梁和导柱上，减少日常清洁的工作量，桶体定位区周边设置了四个可调式定位挡块，可根据桶体的实际外径微调挡块位置，即使桶体存在轻微的尺寸公差也能稳固固定，避免搅拌过程中桶体移位。整套结构的受力路径经过优化，搅拌过程中产生的径向载荷通过横梁直接传递到两根导柱上，再由导柱传递到底座，不会对升降气缸产生侧向力，大幅延长气缸的密封件使用寿命，减少故障停机时间。
