电梯层门联动启闭传动机构设计

　　这套结构针对电梯层门的日常启闭需求设计，核心解决层门与轿门的联动同步问题，适配常规住宅、商用楼宇的中分式层门安装场景，是电梯出入口安全防护与通行控制的核心执行部件。日常运行中，当轿厢抵达对应楼层平层位置后，轿门的门刀会卡入层门的门锁滚轮组件，带动整套层门传动机构同步动作，实现层门随轿门同步开启，待人员或货物进出完成后，随轿门闭合完成层门的锁止复位，全程无需额外配置层门独立动力源，大幅降低整套电梯的部件成本与后期运维复杂度。

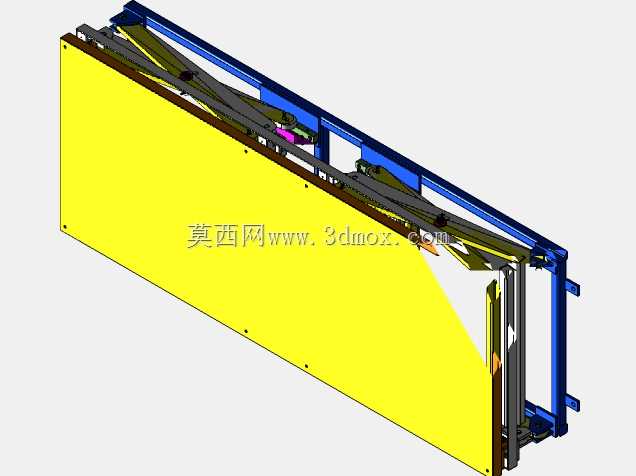

　　从结构组成来看，整套机构包含门挂板组件、上坎导轨、传动连杆、门锁组件、配重平衡件几个核心部分，门挂板通过上部的挂轮卡装在上坎的C型导轨槽内，挂轮采用深沟球轴承内嵌设计，滚动摩擦阻力小，长期运行不易出现卡滞，两块门挂板分别对应左右两扇层门，通过交叉布置的传动连杆实现反向同步运动，保证两门开合速度一致、行程对称，不会出现偏斜卡阻。门锁组件设置在两门闭合的对接侧，包含机械锁钩与电气安全触点，只有当两门完全闭合到位后，锁钩才会完全卡入锁座，同时电气触点接通，电梯才会获得运行允许信号，从机械与电气双重层面避免层门未闭合时电梯走梯的安全风险。

　　设计过程中优先考虑了安装边界的适配性，上坎组件的安装孔位采用长圆孔设计，允许现场安装时根据井道的实际土建误差进行前后、左右的位置微调，降低现场施工的精度要求，适配绝大多数常规层高的楼层井道安装条件。门挂板下部设置有偏心导向轮，与层门地坎的导向槽配合，上下两处导向结构共同约束层门的运动轨迹，避免层门运行过程中出现前后晃动、左右偏摆的问题，即使层门门板因长期使用出现轻微形变，导向结构也能保证启闭动作顺畅。传动连杆的铰接点全部采用自润滑轴承衬套，无需定期加注润滑脂，能适应井道内多尘、温湿度波动大的恶劣工况，减少后期运维的工作量。

　　考虑到不同载重规格电梯的层门尺寸差异，整套传动机构的连杆长度、挂板间距都预留了参数化调整空间，设计人员可以根据实际层门的净开门宽度调整连杆的铰接孔位，适配800mm到1200mm区间的不同净宽需求，无需重新设计整套上坎结构，缩短非标电梯的设计周期。配重平衡件采用隐藏式布置在上坎的后侧空腔内，通过钢丝绳与门挂板连接，平衡层门门板的自重，降低轿门门机的驱动负载，同时能保证层门在失去驱动力时能自动闭合复位，避免层门长期处于开启状态带来的坠落风险。

　　结构细节上，所有钣金件都采用折弯加强筋设计，上坎导轨采用冷轧钢板一体辊压成型，截面抗弯模量满足满载运行时的形变要求，即使长期承受门板的重量与启闭冲击，也不会出现导轨下挠变形的问题。门锁的锁钩采用耐磨合金材质，锁合面做了淬火处理，耐受数十万次的启闭冲击不会出现磨损变形，保证锁止的可靠性。所有外露的运动部件都设置有防护挡板，避免维保人员操作时被运动部件夹伤，同时防止井道内的灰尘、杂物落入导轨槽内影响挂轮运行。

　　在实际选型适配时，需要根据层门门板的重量、净开门宽度匹配对应刚度的上坎导轨与合适劲度系数的复位弹簧，保证层门启闭速度平稳，不会出现闭合末端撞击过大或者开启不到位的问题，同时要保证门锁的啮合深度满足安全规范要求，即使在层门受到一定方向的外力挤压时，锁钩也不会脱开，保障出入口的安全防护性能。
