工业机器人R-2000iB125L关节回转结构

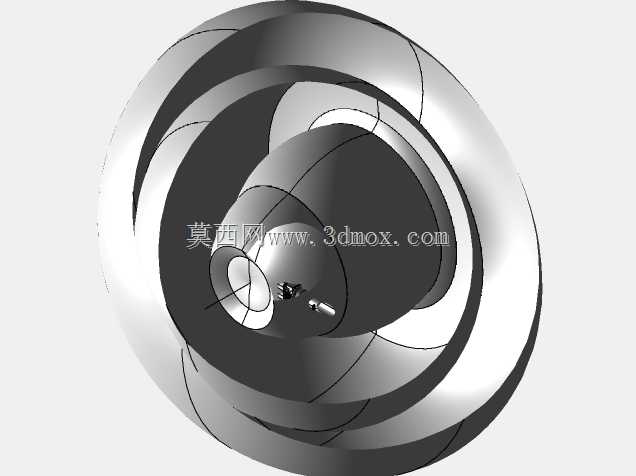

　　在汽车整车焊装线、重型物料码垛工作站、大型铸件打磨工位这类大负载长行程作业场景中，R-2000iB125L机型的腕部及臂体回转结构是保障作业半径覆盖与负载稳定性的核心部件，本次拆解的三维结构完整还原了该部件的内部传动配合关系，可直接用于产线布局的干涉校验、维护工装的设计适配以及同构型机器人的结构参考。从实际产线运行的工况来看，该回转结构需要同时承受末端125kg额定负载下的倾覆力矩、高速启停时的惯性冲击，以及连续作业下的传动精度保持要求，因此在结构设计上采用了多层嵌套的回转支承布局，外层大直径回转圈承担径向与倾覆方向的载荷，内层嵌套的小直径回转副负责末端腕部的独立回转自由度，两层结构之间通过同轴度定位止口配合，既保证了传动链的刚性，又压缩了关节部位的轴向尺寸，避免臂体伸展时与周边工位护栏、工装夹具产生干涉。做产线布局校核时，很多工程师容易忽略关节部位的最大回转外径边界，该结构的外层回转圈最大外径直接决定了机械臂在近距离俯拾作业时的最小安全距离，尤其是在焊装线的多机器人协同工位，相邻两台机器人的作业半径存在重叠区域时，必须精准提取该关节的外轮廓尺寸，设置合理的干涉预警阈值，避免运行过程中臂体碰撞。从结构设计的逻辑来看，该部件的内部走线通道采用了中空式布局，所有伺服动力线、编码器信号线以及末端执行器的气路管路都从回转结构的中心空腔穿过，避免了回转过程中管线拖拽磨损，同时在回转圈的侧面预留了密封件安装槽，可适配双唇式密封圈，阻挡焊接飞溅、

　　打磨粉尘等车间常见污染物进入回转支承内部，延长轴承与传动齿轮的维护周期。在安装边界方面，该回转结构与大臂臂体的连接采用了周向均匀分布的高强度螺栓孔位，配合定位销孔实现精准装配，安装面的平面度要求控制在0.05mm以内，避免装配应力导致回转支承卡滞；与小臂的连接端则设计了渐开线花键配合接口，可快速传递回转扭矩，同时保证拆装维护时的重复定位精度。针对重载作业场景的受力特点，该结构的回转支承滚道采用了淬硬处理，滚道表面硬度达到HRC58-62，可承受长期交变载荷下的接触疲劳，同时在回转齿轮的啮合侧隙设计上预留了0.02-0.04mm的补偿量，抵消温度变化与长期磨损带来的侧隙变化，保证末端定位精度稳定在±0.2mm以内，满足焊装点焊、

　　重型件搬运等工艺的精度要求。很多做机器人集成的工程师在设计末端执行器连接法兰时，往往只参考末端法兰的安装孔位，忽略了腕部回转结构的最大回转直径，导致末端工装在回转时与腕部外壳产生刮擦，该三维结构完整还原了腕部回转的全行程外轮廓，可直接导入产线仿真软件中，模拟全姿态下的运动边界，提前规避干涉风险。另外在维护工装设计层面，该结构的外圈预留了标准的顶丝孔与吊装螺纹孔，可配合专用拆卸工装实现回转支承的快速拆装，无需额外焊接临时吊点，降低现场维护的作业难度与安全风险。从传动路径来看，该回转结构的动力输入来自臂体内部的伺服电机与RV减速机，减速机输出端通过连接法兰与内层回转副刚性连接，外层回转圈则通过交叉滚子轴承支撑在臂体基座上，

　　两层回转结构之间设置有耐磨导向环，避免相对转动时出现金属直接摩擦，同时导向环采用自润滑材质，可在无额外润滑的情况下满足长期运行需求，减少日常维护的注油频次。在不同的应用场景下，该结构的负载适配性也有对应的设计考量，比如在码垛场景中，末端需要夹持重型纸箱或料箱，回转启停的加速度较大，因此结构的整体壁厚做了针对性加强，关键受力部位的圆角过渡半径加大，降低应力集中系数；而在打磨抛光场景中，末端需要承受持续的径向磨削力，回转支承的接触角设计为45度，可同时承受轴向与径向的复合载荷，保证打磨过程中腕部的刚性，避免出现振纹影响加工质量。做三维建模时，该结构的曲面过渡与配合公差都严格按照实际装配关系还原，所有螺栓孔、定位销孔、密封槽的尺寸都与实物保持一致，可直接用于生成工程图纸，指导零部件的加工与装配，也可用于教学场景中工业机器人结构的拆解演示，帮助学习者理解重载工业机器人关节的设计逻辑与受力特点。
