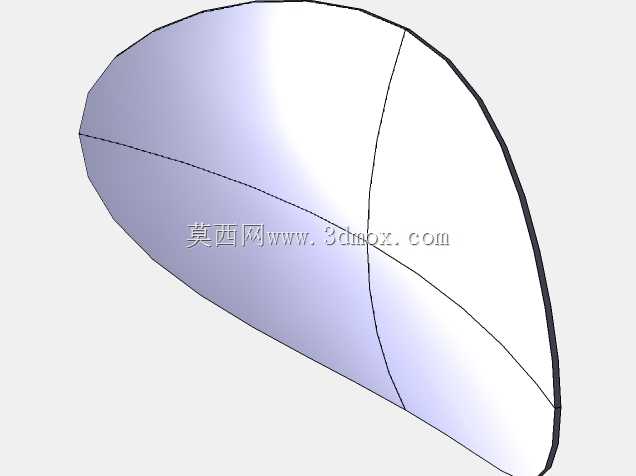

做这类仿生曲面薄壁件的建模,最先要考虑的不是曲面光顺度,而是后续如果要做食品加工配套的成型模具、检测治具时的安装匹配边界,很多新手建模时只盯着外观弧度,忽略了双曲面自然形成的结构刚度,最后做出来的模型要么曲面衔接处有褶皱,要么提取出来的分型面没法直接用于工装加工。这个双曲抛物面的形态,本身就自带均匀的结构应力分布,沿着长轴方向的弧度和短轴方向的反向曲率配合,哪怕是很薄的壁厚,也能在堆叠、输送过程中承受均匀的压力,不会像平片薄壁件那样一受侧向力就出现弯折碎裂的情况,这也是这类成型食品在自动化生产线上能实现高速堆叠、整列输送的核心结构基础。
建模过程中要先确定曲面的两个基准方向的曲率半径,长轴方向的平缓弧度要匹配生产线输送轨道的导向槽宽度,短轴方向的上翘曲率要控制在堆叠时相邻件的接触面积范围内,既不能因为曲率太大导致堆叠时重心偏移滑落,也不能因为曲率太平导致相邻件贴合过紧,在后续分拣、包装环节出现粘连无法分离的问题。曲面生成的时候要注意G2连续的控制,整个曲面不能出现局部曲率突变,不然对应的成型模具表面就会出现应力集中点,生产过程中原料在模腔内流动时会在突变处出现厚度不均,直接影响成品的成型合格率。
从实际生产应用的场景来看,这类曲面形态的结构设计逻辑,不止用于食品成型领域,很多工业领域的薄壁导流片、缓冲垫片、轻量化覆盖件也会参考这类双曲面自支撑的结构思路,不需要额外加加强筋,就能靠曲面自身的形态获得足够的结构强度,能有效降低零件的整体重量,减少原材料的消耗。建模时要提前预留好后续做结构分析的曲面偏移余量,薄壁的均匀厚度控制要沿着曲面法向方向做等距偏移,不能出现局部壁厚偏差过大的情况,不然做有限元分析的时候,应力计算结果会和实际工况出现较大偏差,没法给后续的模具设计、工艺参数调整提供准确的参考。
还要考虑曲面的边界处理,整个零件的外轮廓边缘要做顺滑的圆角过渡,不能出现尖锐的棱边,一方面是对应实际产品的边缘成型要求,避免生产过程中出现毛边、飞边的缺陷,另一方面如果是把这类曲面结构用到工业零部件上,顺滑的边缘也能减少安装过程中划伤操作人员、刮损配套密封件的风险。做曲面质量检查的时候,要逐个截面去切分验证曲率变化的均匀性,沿着长轴每间隔固定距离做截面线,检查每一段截面线的曲率梳是否平滑,没有异常的尖点或者反向拐点,确保整个曲面的光顺度达到加工要求,不需要后续再做大量的补面、修面工作就能直接导入CAM模块做加工刀路生成。
很多人做这类自由曲面建模的时候,习惯先画轮廓线再做放样,其实更高效的思路是先确定核心的曲面控制顶点,把两个方向的曲率约束先定义清楚,再通过调整控制点的权重来微调曲面形态,这样生成的曲面控制点数量少,后续修改调整的时候不会牵一发动全身,不管是要调整整体的弧度大小,还是微调局部的曲面起伏,都能快速完成参数修改,不需要重新搭建整个曲面框架。另外要注意曲面的法向统一,整个曲面的法向方向要保持一致,不然后续做壁厚偏移、分型面提取的时候,会出现局部偏移方向错误、曲面破面的问题,给后续的工程图导出、模具分模工作带来不必要的麻烦。
从安装匹配的角度来说,这类曲面零件如果作为工业导流部件使用,安装边界的定位基准要选在曲面曲率最稳定的区域,不能选在边缘曲率变化大的位置做定位面,不然加工和装配的时候会出现定位偏差,导致零件安装后和周边配套结构的间隙不均匀,影响导流或者缓冲的实际效果。定位基准的位置确定后,还要在建模时预留好安装避让空间,确保紧固件安装时不会和曲面本体发生干涉,装配过程中不需要额外做修配就能直接完成安装,符合通用机械零部件的装配公差要求。
