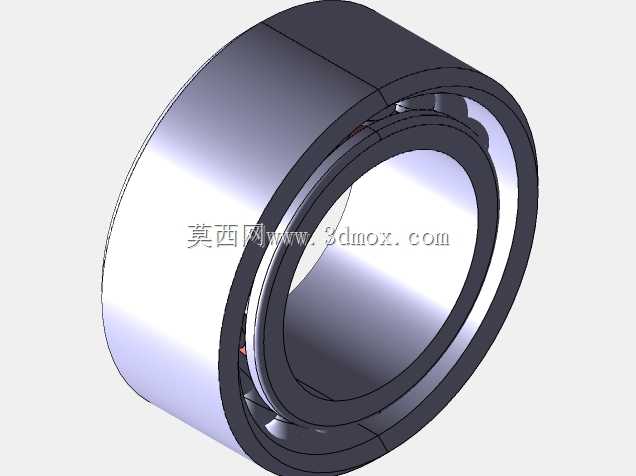

深沟球滚动轴承结构三维设计

　　在各类回转传动场景中，这类滚珠轴承是应用覆盖范围最广的支承部件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支承端，再到中小型动力设备的传动轴系，几乎所有存在相对回转运动、需要降低摩擦阻力的位置，都能见到这类结构的身影。它的核心作用是在支承回转轴类零件的同时，将轴运转过程中的摩擦系数控制在极低水平，减少动力传递过程中的无谓损耗，同时保证轴的回转精度维持在设计允许的公差范围内，避免轴系运转过程中出现径向窜动或轴向偏移超差的问题。

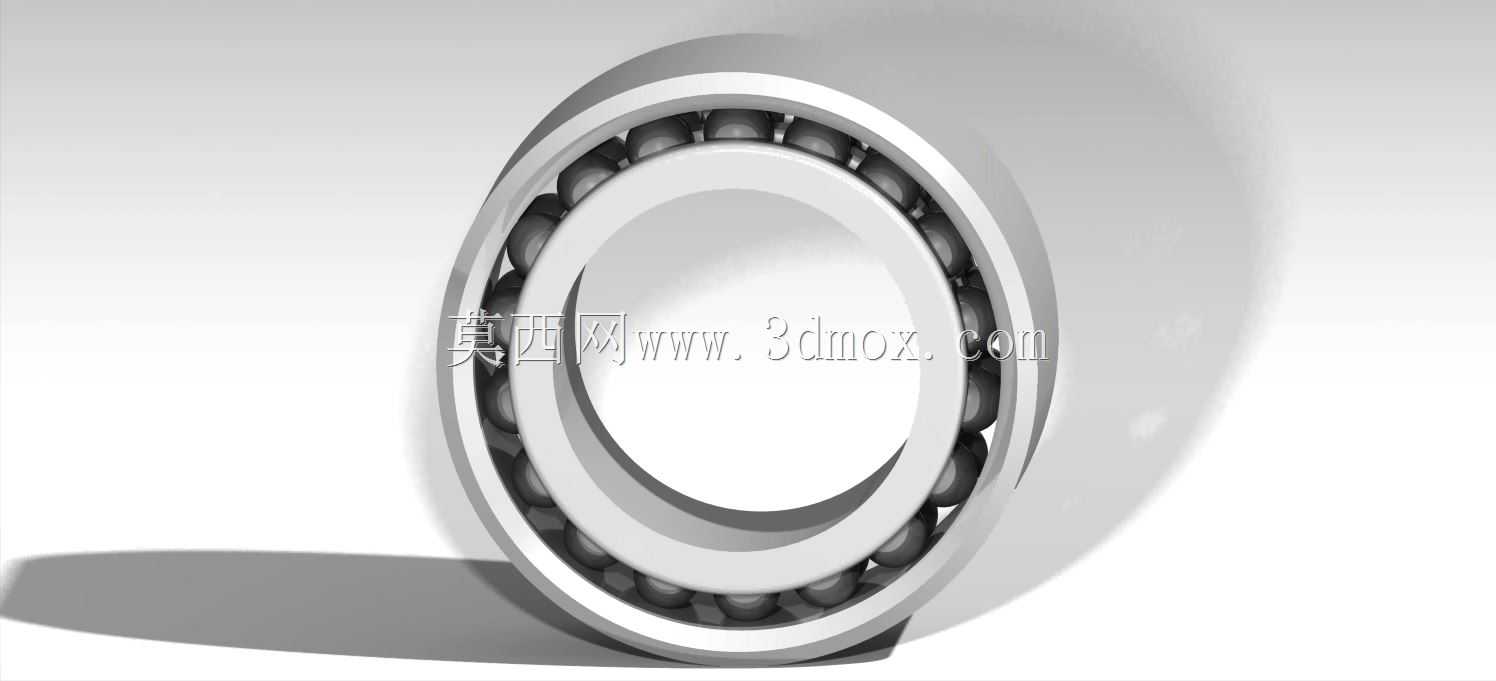

　　从结构设计逻辑来看，这款滚珠轴承采用最经典的深沟型滚道设计，内圈与轴颈采用过盈配合实现周向固定，外圈与轴承座孔采用过渡或间隙配合适配不同的安装工况，内外圈的滚道曲率半径略大于滚动体的半径，既保证滚动体能够在滚道内顺畅滚动，又能预留足够的接触面积承载径向载荷，同时可承受一定比例的双向轴向载荷，适配多数存在复合载荷的传动场景。滚动体采用等直径的钢制滚珠，沿滚道周向均匀排布，通过保持架实现相邻滚珠的等间距分隔，避免滚珠在运转过程中相互接触摩擦产生额外阻力与磨损，保持架的兜孔间隙经过合理设计，既不会限制滚珠的自由滚动，又能避免滚珠出现轴向窜动脱出滚道的风险。

　　设计过程中首先要明确安装边界的尺寸约束，内圈的内径尺寸需要匹配常用的标准轴径系列，外圈的外径尺寸对应标准轴承座的安装孔径，轴承的整体宽度尺寸要符合安装位置的轴向空间限制，同时要考虑安装过程中的装配工艺性：内圈与轴的配合过盈量不能过大，避免压装过程中造成内圈滚道变形影响回转精度，外圈与座孔的配合要根据载荷方向调整松紧度，当载荷方向固定时可采用较松的配合方便拆装维护，当载荷方向随轴回转时则需要适当提高配合紧度避免外圈出现蠕变磨损。

　　从实际使用的工况适配角度，这类开式无密封的滚珠轴承更适合应用在有定期润滑维护、环境洁净度较高的设备内部，比如闭式齿轮箱的轴系支承、机床主轴箱内的传动轴支承，这类场景中可以通过设备自带的润滑系统持续为轴承提供润滑油或润滑脂，不需要依靠轴承自身的密封结构阻挡外界杂质。设计滚道的曲率参数时，需要兼顾承载能力与摩擦阻力的平衡，滚道曲率与滚珠半径的比值过小会增大接触应力，降低轴承的额定动载荷，缩短疲劳寿命；比值过大则会增大滚动过程中的滑动摩擦比例，提升运转温升，反而加剧磨损。

　　建模过程中需要严格控制各零件的形位公差，内外圈的滚道圆柱度、滚道对端面的平行度、内圈内径与外圈外径的同轴度，都是直接影响轴承成品回转精度的关键参数，滚动体的直径公差需要控制在极小的范围内，避免不同滚珠直径差过大造成运转过程中的载荷集中，导致局部滚道过早出现点蚀失效。保持架的结构设计要兼顾强度与轻量化，兜孔的边缘要做倒角处理，避免锋利边缘划伤滚珠表面，同时保持架的材质要选用耐磨且摩擦系数低的材料，减少与滚珠之间的摩擦损耗。

　　在设备选型匹配时，需要先核算轴系的径向载荷与轴向载荷的大小与方向，结合预期的运转转速、设计寿命要求，确定轴承的额定动载荷是否满足使用需求，同时要核对安装位置的径向与轴向空间尺寸，确保轴承安装后不会与周边的密封件、端盖、轴肩等结构发生干涉。安装时要注意采用正确的压装方式，压力只能施加在待压装的套圈端面上，不能通过滚动体传递压装力，避免造成滚道或滚珠的压痕损伤，影响后续使用的精度与寿命。日常维护过程中要按照工况要求定期补充润滑脂，及时清理侵入轴承内部的磨屑与杂质，避免杂质进入滚道造成磨粒磨损，大幅缩短轴承的使用寿命。
