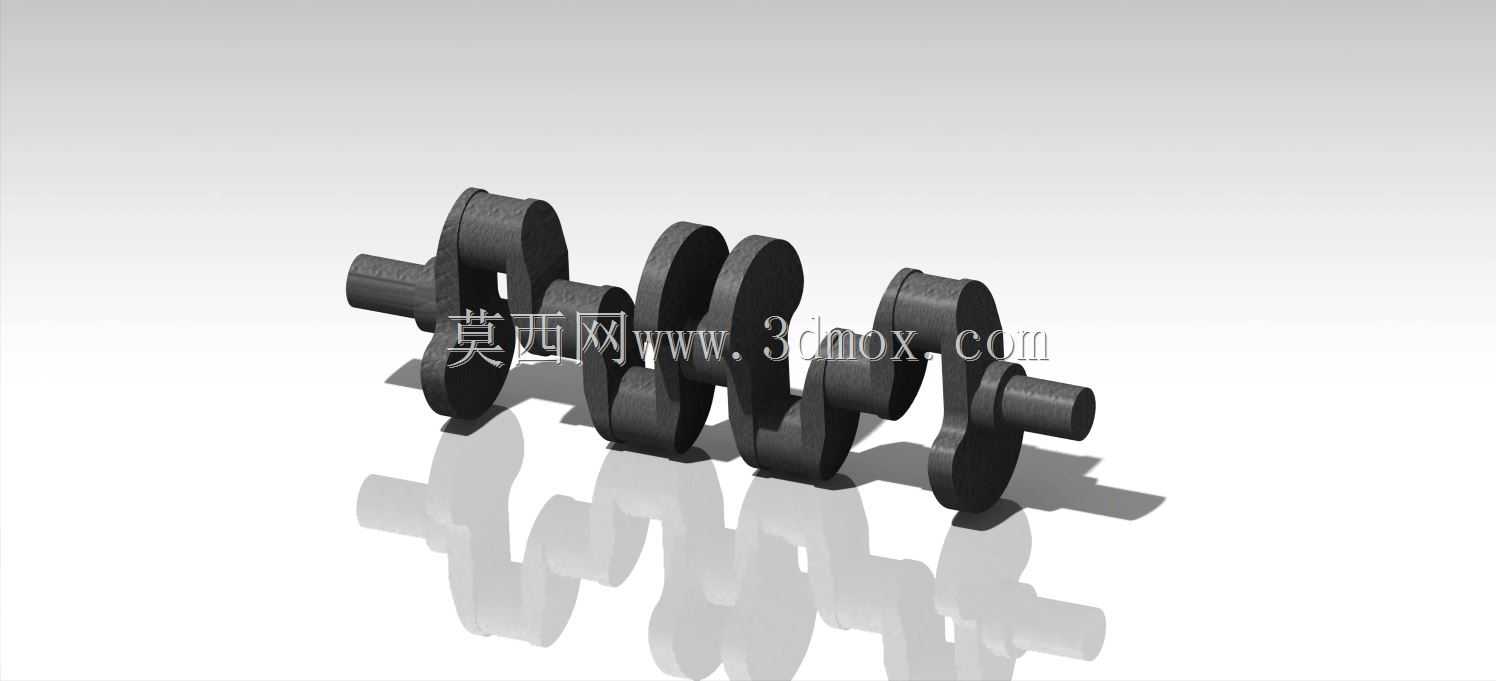

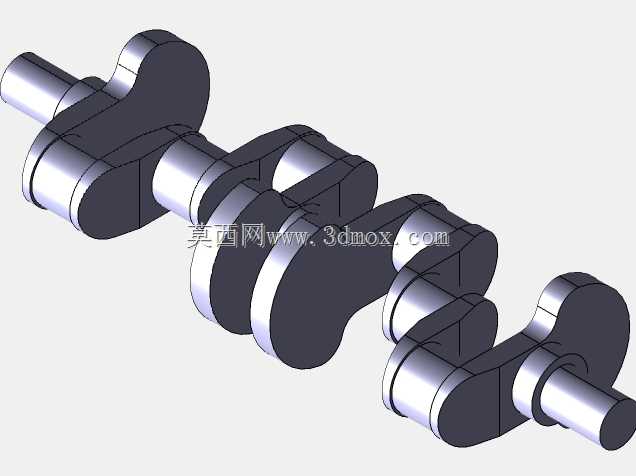

多缸内燃机动力输出曲轴结构设计

项目分类:通用机械零部件 发布时间:2021-11-01 ID:356433
  • 多缸内燃机动力输出曲轴结构设计
  • 多缸内燃机动力输出曲轴结构设计

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心回转构件,其结构合理性直接决定整机的运转平顺性、动力输出效率与服役寿命。本次设计的四曲拐曲轴,匹配直列四缸内燃机的发火顺序要求,曲拐间采用180度对称相位布置,可实现二阶往复惯性力的自平衡,降低整机运转时的振动幅值,适配乘用车、小型工程机械用1.5-2.0L排量自然吸气内燃机的动力输出需求。

  从实际工况适配角度出发,曲轴各主轴颈、连杆轴颈的表面均设计有高精度的圆柱配合面,轴颈过渡位置采用大圆角滚压强化结构,避免应力集中导致的疲劳断裂问题。前端轴段预留有正时齿轮、皮带轮的安装键槽与定位轴肩,可直接对接配气机构驱动轮、前端附件驱动系统,后端设置有法兰连接面,用于匹配飞轮总成与动力输出端的连接,安装边界严格匹配主流直列四缸机型的缸体主轴承座同轴度要求,主轴颈中心距、连杆轴颈偏心距均按照量产机型的通用尺寸规范设定,可直接适配现有缸体的安装空间,无需额外修改机体结构。

  设计过程中优先考虑了曲轴的动平衡特性,每一个曲拐的平衡块都经过质量矩匹配计算,平衡块的外形轮廓避让了连杆运动的包络空间,避免曲轴高速回转时与连杆大端发生运动干涉。润滑油道采用斜向交叉钻孔设计,从主轴颈表面的进油孔直通连杆轴颈表面,可在压力润滑系统工作时,将机油持续输送到连杆轴承配合面,保证高负荷运转下的摩擦副润滑可靠性,油道孔口位置均设计有倒角去毛刺结构,避免润滑油流动时产生紊流或杂质卡滞问题。

  从结构功能来看,该曲轴的连杆轴颈与主轴颈的偏心距决定了活塞的行程长度,直接关联内燃机的排量与压缩比参数,设计时通过反复校核活塞运动的上止点、下止点位置,确保活塞运行到上止点时不会与气缸盖气门发生碰撞,下止点位置不会超出气缸套的有效行程范围。曲轴的轴向定位采用中间主轴颈处的止推片结构,可承受离合器分离、齿轮啮合时产生的轴向载荷,避免曲轴运转时发生轴向窜动,保证正时系统、附件驱动系统的传动精度。

  在实际装配场景中,该曲轴可直接装入对应规格的缸体主轴承座,配合轴瓦完成径向支撑,各连杆轴颈对应连接一个气缸的连杆大端,随活塞往复运动完成回转动作,输出的旋转扭矩通过后端飞轮传递给变速器输入端,驱动整车或作业设备运转。设计时充分考虑了不同工况下的载荷分布,做功冲程中连杆传递的爆发压力会直接作用在连杆轴颈上,因此曲拐的截面形状采用椭圆形优化设计,在保证轻量化的前提下提升抗弯、抗扭截面系数,平衡块的质量分布经过反复迭代,确保曲轴在最高6000rpm的额定转速下,各轴颈的变形量控制在轴承间隙允许范围内,避免出现偏磨、烧瓦等故障。

  此外,曲轴的前后端均设计有密封结构安装位,前端适配骨架油封防止机油从皮带轮侧泄漏,后端适配双唇口油封避免机油漏入离合器壳体内,密封位的表面粗糙度、圆柱度公差均按照密封件的适配要求设定,可保证长期运转下的密封可靠性。整体结构没有冗余设计,所有轮廓面均考虑了加工工艺性,轴颈表面可采用常规的外圆磨削加工完成,平衡块的非配合面可通过模锻成型后直接喷丸处理,无需额外复杂加工工序,适配量产加工的工艺路线,可有效控制制造成本,同时满足高负荷工况下的使用强度要求。
