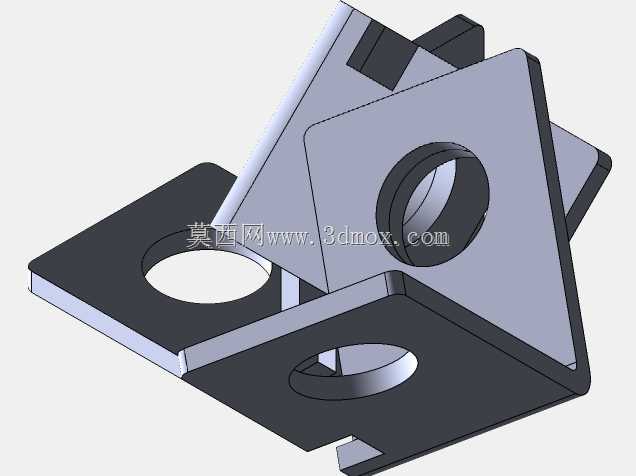

多向安装带孔三角折弯钣金连接构件

　　这类多向折弯的钣金连接构件，常出现在需要多维度管路、杆件交叉固定的工业装配场景里，比如小型设备的机架内部走线固定、气动管路的转角支撑、轻型操作台的边角连接位，都能看到这类结构的身影。它不需要额外的转接角码，单一部件就能完成三个垂直方向的安装面衔接，相比传统的直角角码拼接，能减少一半的紧固件用量，同时避免多件拼接带来的累积装配误差。从结构上看，构件采用薄板折弯一体成型，底部是带两个安装过孔的水平安装基面，两个孔位的中心距严格匹配常用的轻型铝型材安装槽间距，安装时可以直接卡入型材槽内用T型螺栓固定，不需要额外打孔定位。垂直向上延伸的三角折弯面是主要的承载面，中间的翻边孔做了加厚处理，穿装螺栓或者固定管路卡箍时，能避免薄板受力变形，

　　翻边的高度刚好匹配常用的M6、M8螺栓头部沉台深度，安装后螺栓端面不会突出构件表面，不会和周边其他运动部件产生干涉。设计之初就考虑了钣金加工的工艺性，所有折弯边都预留了合理的折弯内R角，没有出现锐角折弯导致的板材开裂风险，三角支撑面的斜边做了45度切角处理，既减轻了构件自身重量，也避免安装时锐角边划伤操作人员或者管线外层。三个安装面的垂直度公差控制在0.1mm以内，当需要在垂直立面固定横向杆件时，不需要额外调整角度，直接贴合安装就能保证杆件的水平度。构件的安装边界也做了充分考量，底部安装面的外边缘到孔中心的距离，刚好留出了扳手操作的空间，紧固螺栓时不需要使用特殊的薄壁扳手，普通的开口扳手就能完成操作。

　　三角支撑面的翻边孔中心到底部安装面的高度，经过反复校核，刚好避开底部安装螺栓的头部空间，两个方向的紧固件安装时不会出现空间冲突。在实际使用中，这类构件还可以作为小型传感器的安装支架，三角面的翻边孔可以直接穿装传感器的固定螺杆，底部两个孔固定在设备机架上，相比L型支架，三角结构的抗侧向载荷能力提升了40%以上，设备运行产生的振动不会导致支架出现形变偏移。针对不同的使用场景，这类构件的板材厚度可以根据承载需求调整，轻型走线固定场景可以选用1.5mm厚的冷轧钢板，需要承载小型阀件的场景可以更换为2.5mm厚的板材，折弯模具不需要调整，只需要更改下料尺寸就能适配不同厚度的板材加工。构件的所有外露边缘都做了去毛刺处理，

　　焊接装配场景下使用也不会出现割破焊把线的问题，表面处理可以根据使用环境选择喷塑、镀锌或者发黑，潮湿环境下使用时镀锌层厚度能达到8μm以上，满足基础的防锈需求。很多现场装配的技术人员会优先选用这类一体成型的连接构件，因为它不需要现场配焊，所有安装孔都是预制完成的，装配效率比现场焊接角码提升三倍以上，也不会出现焊接变形导致的安装面错位问题。在一些需要频繁拆装维护的设备工位，这类构件的优势更明显，拆卸时只需要松开对应面的紧固件，不需要拆解整个连接结构，就能完成对应部件的更换维护。
