定制镀金版智能手机外观结构三维建模

　　本次建模的镀金外观智能手机，核心面向高端定制消费电子的结构验证、外观手板打样场景，在消费电子结构设计领域，这类定制化外观机型的建模需要兼顾外观质感还原与内部结构的装配兼容性，不能仅做表皮的视觉复刻。从实际用途来看，该模型可用于高端定制手机的外观方案评审、电镀工艺的效果预判、展示样机的结构校核，也能为同类型金属机身手持通讯设备的结构设计提供参考，尤其是镀金层厚度控制、金属中框与玻璃面板的配合间隙这类细节，都能通过三维模型提前完成干涉检查。

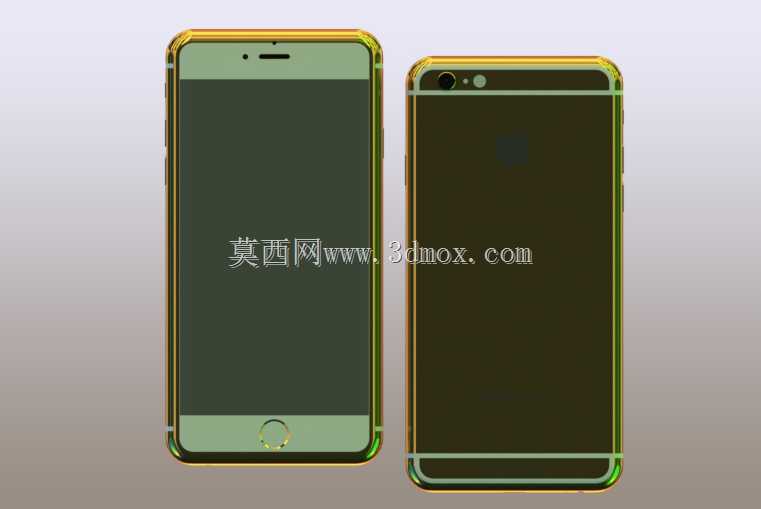

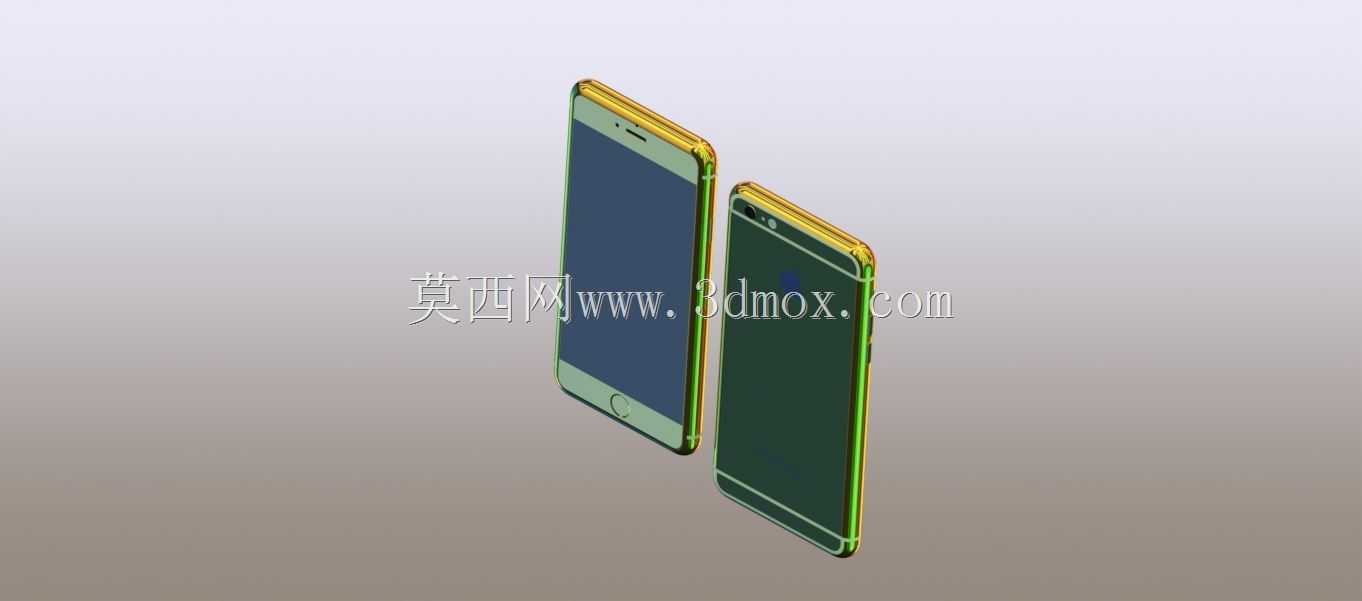

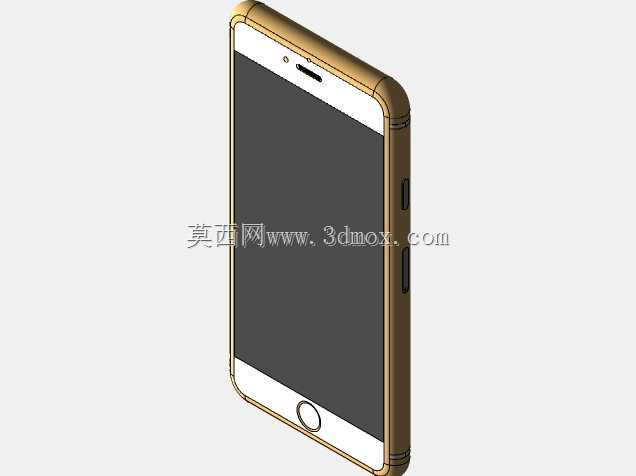

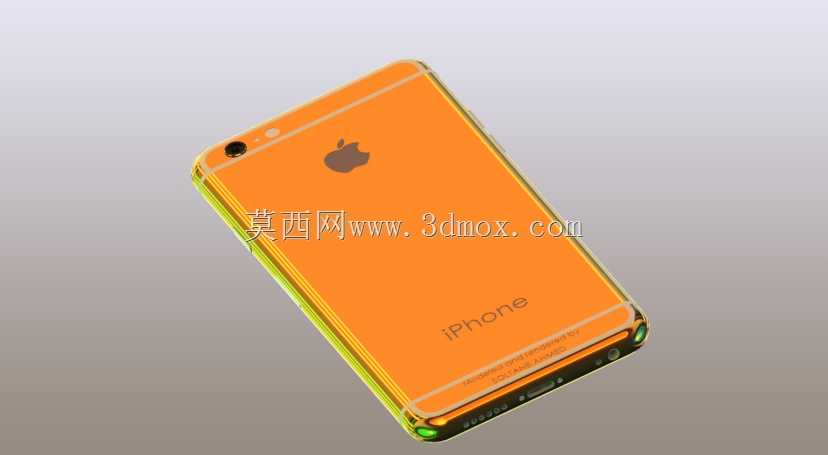

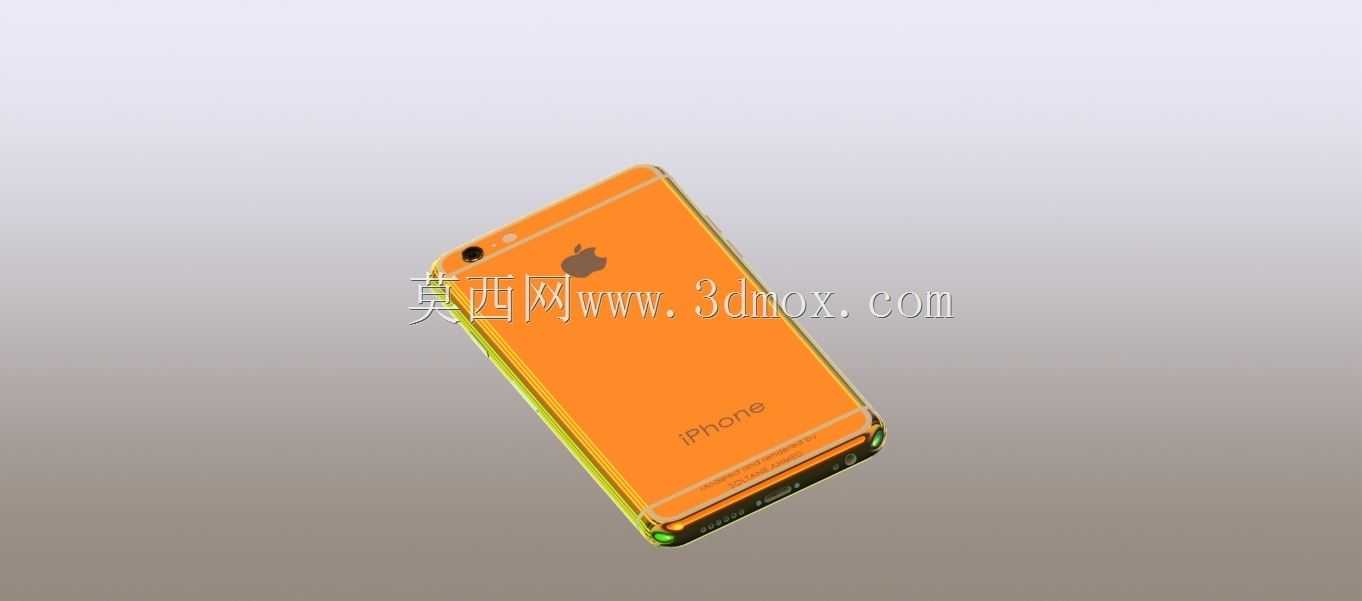

　　设计思路上，首先还原经典直板触屏手机的整体布局，机身采用一体化金属中框搭配背面金属盖板的结构，正面覆盖完整的触控面板区域，底部保留圆形实体按键的结构位，顶部预留听筒、前置摄像头的开孔位置，背面左上角设置后置摄像头与补光灯的集成模组，中部预留品牌标识的蚀刻区域，边缘做圆弧过渡处理，贴合手持握持的人体工学弧度。建模过程中需要重点关注金属外壳的壁厚控制，镀金层的厚度在模型中通过面偏移的方式预留0.03mm的工艺层空间，避免后续电镀工艺完成后出现装配公差超标的问题，中框的侧边按键、底部的扬声器开孔、充电接口、耳机开孔的位置都严格按照手持使用的操作习惯排布，按键的凸起高度控制在0.8mm，既保证按压的反馈手感，又不会因为凸起过高造成日常使用的剐蹭。

　　外形尺寸方面，整机长度控制在138mm，宽度67mm，机身厚度7.1mm，这个尺寸符合单手握持的舒适区间，金属中框的R角半径为3.2mm，与手掌贴合时不会出现硌手的棱角。安装边界上，正面触控面板与金属中框的配合间隙预留0.05mm，满足点胶装配的工艺要求，背面金属盖板与中框采用卡扣加胶粘的组合固定方式，卡扣的排布间距控制在15mm，保证机身整体的结构强度，同时预留0.1mm的胶粘层空间，避免装配后出现盖板凸起的问题。摄像头模组的凸起高度为0.6mm，建模时单独做了摄像头保护圈的结构，保护圈高出摄像头镜片0.2mm，防止日常放置时镜片直接接触桌面造成磨损。

　　从行业应用的角度来说，这类高端定制外观的通讯设备建模，不同于量产通用机型的结构设计，需要额外考虑特殊表面处理工艺对结构尺寸的影响，镀金工艺不同于普通的阳极氧化，镀层的厚度均匀性会直接影响最终的装配精度，所以在建模阶段就需要把镀层的厚度补偿纳入尺寸链计算，避免后续手板制作时出现中框与面板装配错位、按键卡滞的问题。另外机身的天线断点位置也做了隐藏式处理，在金属中框的上下两端预留非金属填充的结构位，既保证金属机身的整体视觉完整性，又不会遮挡通讯信号的传输，天线断点的宽度控制在1.2mm，填充材料与金属中框的表面做齐平处理，避免出现积灰的缝隙。

　　实体按键的结构设计上，按键采用独立的金属件装配方式，按键与中框开孔的配合间隙控制在0.04mm，按键内部预留弹片的安装空间，保证按压行程在0.3mm，触发力度控制在1.8N，符合日常使用的按压反馈习惯。底部的扬声器开孔采用0.8mm直径的圆孔阵列排布，开孔之间的间距为1.5mm，开孔区域的内侧预留防尘网的安装槽，防尘网的厚度为0.1mm，安装槽的深度与防尘网厚度匹配，装配后不会出现凸起或者凹陷的问题。充电接口采用居中排布的设计，接口周围做了0.2mm的倒角处理，避免插拔充电线时刮伤接口边缘的镀金层，接口内部的结构尺寸完全符合通用充电接口的规范，保证通用配件的兼容性。

　　在结构强度校核层面，建模时对金属中框的受力薄弱位置做了局部加厚处理，比如机身的四个边角位置，壁厚增加到1.2mm，应对日常跌落时的冲击，背面金属盖板的厚度为0.6mm，在对应内部电池的位置做了轻微的内凹处理，既保证机身的整体强度，又能控制整机的重量。整体建模过程中所有的圆角、倒角、开孔位置都遵循消费电子产品的结构设计规范，没有出现尖锐的棱角，所有的配合面都做了拔模角度处理，方便后续手板制作或者小批量生产时的脱模加工，镀金表面的粗糙度在模型中通过材质参数设置为Ra0.8，达到镜面镀金的视觉效果，同时也符合实际电镀工艺能达到的表面质量要求。
