重载丝杠驱动直线滑台模组结构

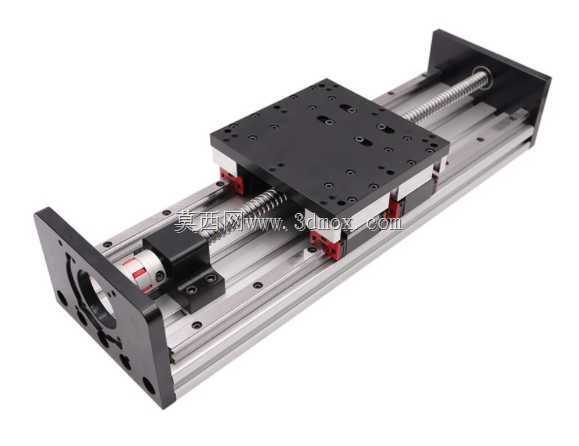

　　这款重载型直线运动滑台，主要面向高负载、高精度要求的直线往复作业场景，在非标自动化产线的工件移栽、机床上下料工位的重型工件输送、检测设备的探针位移驱动、包装机械的推料执行端都能适配，相比普通轻载滑台，其结构刚性更强，能承受更大的径向、轴向倾覆力矩，在大负载工况下也能保持稳定的运动精度，不会出现滑座卡顿、爬行的问题。从结构设计来看，滑台采用滚珠丝杠作为核心传动部件，丝杠两端采用固定支撑的安装方式，搭配成对使用的角接触轴承，能抵消丝杠高速运转时的轴向窜动，同时提升丝杠的临界转速，避免长行程下丝杠出现挠曲变形。滑座部分采用加宽加长的滑块配置，两根平行直线导轨作为导向支撑，导轨与底座的安装基准面做了精密铣削加工，

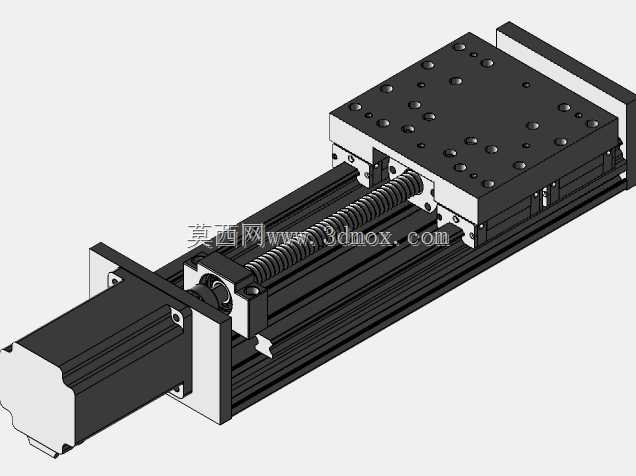

　　安装时能保证两根导轨的平行度公差控制在0.02mm每米行程范围内，滑座上的安装台面密布标准螺纹孔，孔位按照通用安装间距排布，方便用户直接搭载负载工装、执行元件，不需要额外做转接板加工，减少装配环节的工作量。驱动端采用标准伺服电机安装法兰，适配57、86系列步进电机以及对应规格的伺服电机，电机与丝杠之间通过联轴器直连，省去了同步带传动的间隙误差，传动效率更高，同时电机安装座与底座一体加工成型，能保证电机输出轴与丝杠的同轴度，避免运转时出现联轴器偏磨、异响的问题。底座采用挤压铝型材一体成型结构，型材内部设计了多道加强筋结构，在保证整体重量可控的前提下，大幅提升底座的抗弯截面模量，长行程安装时不会因为自重出现中部下挠的问题，

　　底座两侧预留了传感器安装槽，可以直接安装槽型光电开关作为行程限位、原点检测元件，不需要额外焊接或者打孔固定传感器支架，装配效率更高。滑台的两侧设计了防尘密封结构，滑座两端安装有刮屑板，能在运动过程中刮除导轨表面附着的切屑、灰尘，避免杂质进入导轨滑块内部造成磨损，延长导轨和丝杠的使用寿命，同时底座的导轨安装面低于型材侧边，形成天然的防护挡边，能减少加工场景下的切削液、碎屑溅入传动区域。从安装边界来看，滑台的整体宽度、高度尺寸都做了标准化设计，能和市面上同规格的铝型材防护外罩、风琴防护罩适配，用户如果需要在多粉尘、多切削液的场景使用，可以直接加装配套防护件，不需要重新测绘设计外罩结构。滑台的行程可以根据实际需求做定制调整，

　　丝杠导程也可以根据负载、运行速度的要求选择不同规格，大导程丝杠适合高速轻载的快速移位场景，小导程丝杠适合低速重载、高精度进给的场景，在选型时只需要核算负载重量、运行速度、定位精度要求，就能匹配对应的参数配置。在实际装配调试时，需要先将底座固定在安装基准面上，打表检测导轨安装面的平面度，调整底座水平后再锁紧安装螺栓，之后手动转动丝杠检查滑座运行是否顺畅，没有卡顿点之后再安装电机，调试时先低速空载运行，确认滑座运行无异常、限位开关触发正常后再逐步加载运行，日常维护时只需要定期给丝杠、导轨加注润滑脂，就能保证长期稳定的运行精度。
