13g微型金属齿轮模拟舵机结构设计

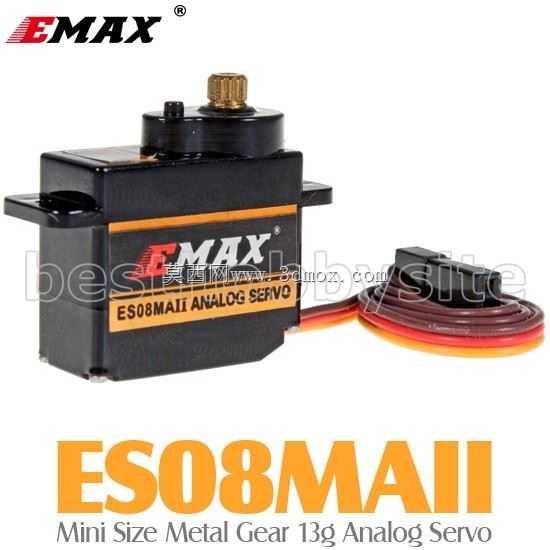

　　这款13g规格的微型模拟舵机，是航模、小型自动化执行机构里非常常见的动力执行部件，日常在450级直升机斜盘控制、小型固定翼舵面驱动、微型机器人关节动作、小车转向机构里都能见到它的身影，核心作用是接收控制信号输出指定角度的扭矩转动，带动负载完成精准的角度位置保持与动作切换。从结构设计逻辑来看，这款舵机采用了分体式硬质塑料外壳，上下壳通过卡扣加定位柱组合，侧面预留了标准的双耳安装位，安装耳上的通孔尺寸完全匹配微型舵机的通用安装规格，安装孔中心距、孔径都经过标准化设计，不需要额外做转接件就能直接固定在航模机身、机器人支架的对应安装位上，整体安装边界紧凑，主体外壳的长宽高尺寸控制在极小范围内，不会占用过多安装空间，非常适合对重量、

　　空间有严格限制的小型设备场景。顶部的输出轴采用金属齿轮材质，相比塑料齿轮的同规格舵机，抗冲击能力、负载保持能力有明显提升，输出轴顶端的铜质齿轮轴头既保证了转动配合的耐磨性，也能兼容标准的舵机摇臂安装，不管是塑料摇臂还是金属摇臂，都能通过顶部的固定螺丝锁紧，不会出现打滑松脱的问题。舵机侧面引出的三线信号电源线，采用标准的杜邦接头定义，红线为电源正、棕线为电源负、橙线为信号输入，和市面上绝大多数航模接收机、舵机控制器的接口定义完全匹配，接线时不需要做线序调整就能直接插接使用，降低了集成使用的门槛。内部的驱动电路采用模拟舵机的经典架构，通过电位器检测输出轴的实时角度，和输入的PWM信号做对比，驱动直流电机带动齿轮组转动，

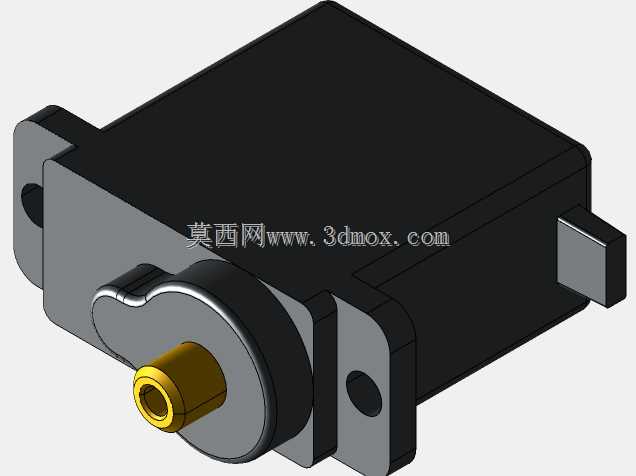

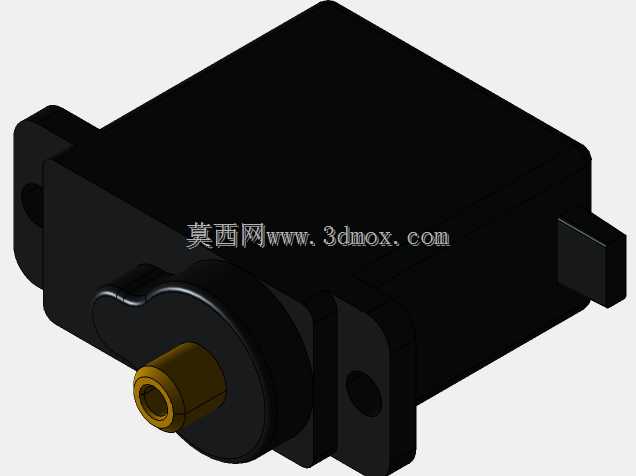

　　直到输出轴角度和信号指定角度匹配后锁止，这种架构的响应速度在同规格舵机里属于主流水平，0.12sec/60°的转动速度足够应对450级直升机斜盘的快速动作需求，1.6kg的扭矩输出也能带动常规尺寸的航模舵面、小型机械结构完成动作，不会出现扭矩不足带不动负载的情况。在做三维建模的时候，这款舵机的结构细节还原需要重点关注几个部分：首先是外壳的分型线位置，上下壳的合模缝要和实际产品一致，安装耳的倒角、外壳表面的品牌标识凹槽都要准确还原，避免和实际产品出现尺寸偏差导致安装干涉；其次是输出轴的伸出长度、轴头的齿形规格，要匹配标准舵机摇臂的配合尺寸，保证装配时摇臂能顺利套入；还有尾部引出线的出线位置、线径和弯曲半径，在做整机布线模拟的时候，

　　能准确评估线缆的占用空间，避免出现线缆和周边结构件剐蹭、挤压的问题。从选型适配的角度来说，这款舵机的重量控制在13g，对于航模这类对重量敏感的设备来说，每减少1g的重量都能提升整机的动力冗余，所以在结构设计时，外壳在保证结构强度的前提下做了多处减胶处理，既不会因为外壳过薄导致装配后变形，也不会因为壁厚过大增加不必要的重量。齿轮组的传动比经过匹配设计，在电机输出扭矩有限的情况下，通过齿轮减速放大输出扭矩，同时保证转动的平顺性，不会出现齿轮间隙过大导致的虚位问题，金属齿轮的材质选择也兼顾了耐磨性和抗冲击性，在频繁动作、小负载冲击的使用场景下，不会轻易出现扫齿的故障。在实际安装使用时，需要注意安装螺丝的长度不能超过安装耳的厚度，否则螺丝拧入过深会顶到内部的齿轮组或者电路板，导致舵机转动卡滞甚至损坏；输出摇臂的安装要在舵机中位时固定，保证左右转动的行程一致，避免出现单边行程不足的问题。这款舵机的三维模型可以直接用于小型机器人、航模、小型自动化装置的结构设计装配，在设计阶段就能准确评估舵机的安装空间、连接方式、动作行程，提前排查安装干涉、行程不足等问题，减少实物打样调试的次数，提升结构设计的效率。
