机械连接用夹套帽紧固结构设计

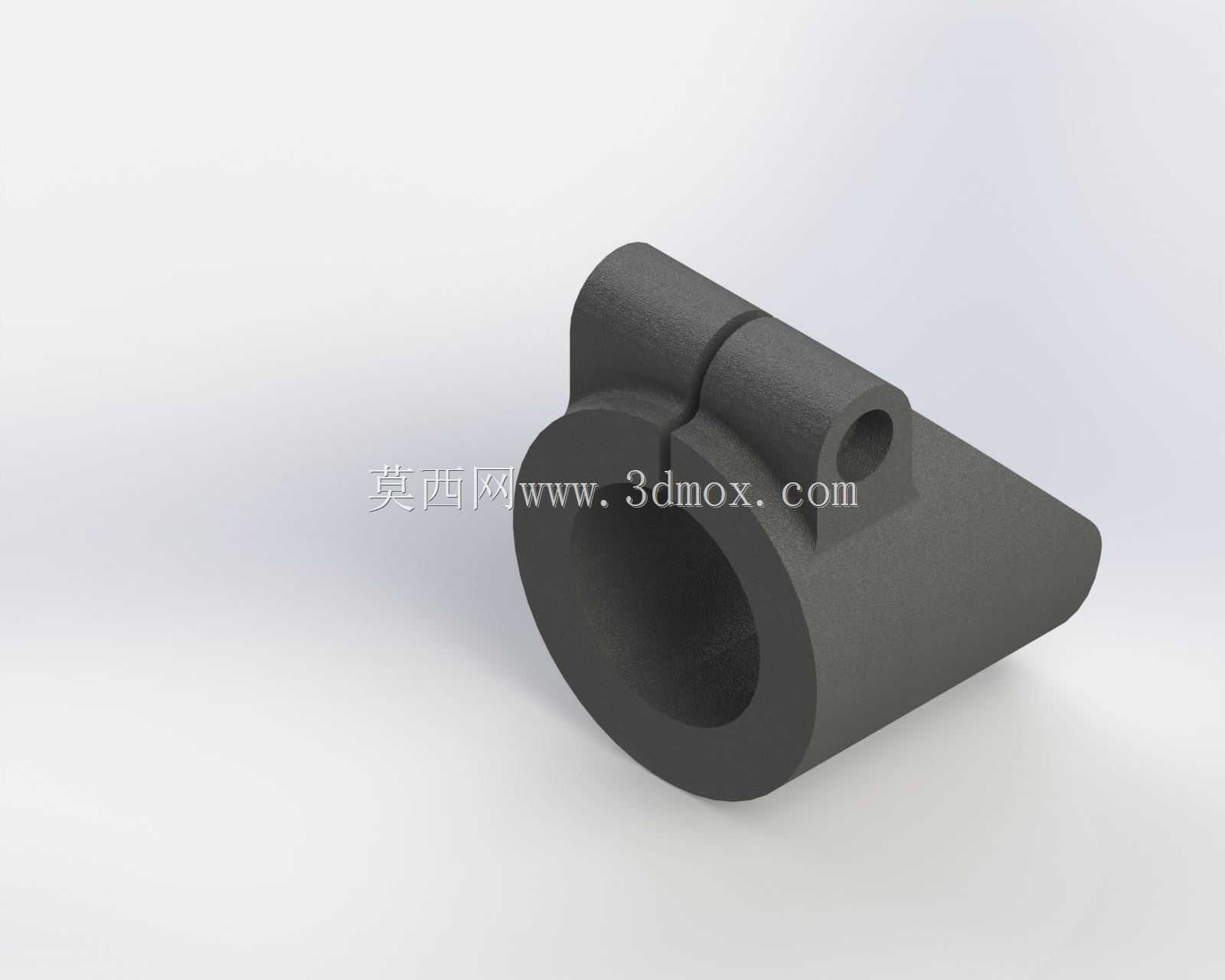

　　在轻工输送、小型工装夹具、非标自动化设备的杆类部件连接场景中，这类夹套帽是实现快速锁紧与径向定位的核心小尺寸零件，很多一线装配场景里，它的存在直接决定了杆端附件的装拆效率与连接可靠性，不需要额外加工复杂的螺纹孔位，就能完成光轴与外接附件的无间隙锁紧。从结构功能来看，这个零件的主体是带轴向开口的环形夹持基体，开口位置延伸出带同轴通孔的两个锁紧凸耳，环形基体的一端做了斜切收边的结构，不是常规的直筒端面，这个设计是为了避让安装位置周边的干涉结构，比如杆端连接的拨片、限位块这类相邻零件，避免装配时出现端面磕碰，同时斜切面也能在锁紧过程中引导外接附件的定位台阶顺利贴合，减少装配对位的调整时间。设计这类零件的时候，首先要匹配对应光轴的公称直径，

　　环形内孔的尺寸公差要控制在过渡配合区间，开口的宽度要根据锁紧行程来设定，既要保证未锁紧状态下内孔能顺利套入光轴，又要保证凸耳处螺栓拧紧后，开口收缩产生的抱紧力足够传递工作载荷，不会出现轴与套之间的相对滑动。锁紧凸耳上的通孔是穿装锁紧螺栓用的，两个凸耳的贴合面要做平整处理，避免螺栓拧紧时出现偏载，导致抱紧力沿圆周分布不均，局部应力过大造成零件开裂。环形基体的壁厚设计要兼顾刚性与弹性，壁厚过大会导致开口收缩量不足，抱紧力达不到设计要求，壁厚过小则会在反复锁紧松开的过程中出现塑性变形，丧失夹持能力，一般这类小尺寸夹套帽的壁厚会根据夹持轴径的大小，取轴径的1/5到1/4区间，同时在开口的根部做小圆角过渡，减少应力集中，提升零件的疲劳寿命。

　　从安装边界来看，这个零件的径向最大尺寸是环形基体的外圆直径，安装时要预留出螺栓装拆的扳手操作空间，凸耳的轴向位置要避开轴上的台阶、卡簧槽等结构，斜切端面的朝向要对应外接附件的避让位置，装配时先将夹套帽套入光轴的预定位置，调整好斜切面的朝向，再在凸耳通孔中穿入对应规格的螺栓，逐步拧紧螺栓让开口收缩，直到内孔完全抱紧光轴，同时外接附件被夹套帽的端面压紧，完成定位锁紧。实际应用中，这类夹套帽常被用在小型设备的调节杆定位、手动操作杆的附件固定、工装夹具的挡块位置调整等场景，相比传统的顶丝锁紧结构，它的抱紧接触面积更大，不会在光轴表面顶出凹痕，反复调整位置也不会损伤轴的表面，装拆过程只需要操作一颗螺栓，效率比双螺钉锁紧的抱箍结构更高，

　　而且整体结构紧凑，适合安装空间狭小的位置。设计建模的时候，要重点关注开口处的形变仿真，验证螺栓拧紧到额定扭矩时，内孔的收缩量是否足够抱紧轴，同时开口根部的应力是否在材料的许用应力范围内，材料一般选用45号钢或者铝合金，根据使用场景的载荷大小选择，载荷大的场景做发黑处理提升防锈能力，轻载场景用铝合金可以降低整体重量。另外斜切端面的角度要根据实际避让的零件尺寸来确定，角度过小会导致端面的压紧面积不足，角度过大则起不到避让干涉的作用，一般取30度到45度之间的斜切角，既能保证足够的压紧接触面积，又能让出足够的避让空间。锁紧凸耳的厚度要和螺栓的规格匹配，M4的螺栓对应的凸耳厚度一般在5mm左右，M5的螺栓对应6-8mm的厚度，避免螺栓拧紧时凸耳出现弯曲变形，影响锁紧效果。内孔的表面粗糙度要控制在Ra1.6到Ra3.2之间，太光滑会降低抱紧时的摩擦力，太粗糙则会在锁紧时刮伤光轴表面，影响后续的位置调整。
