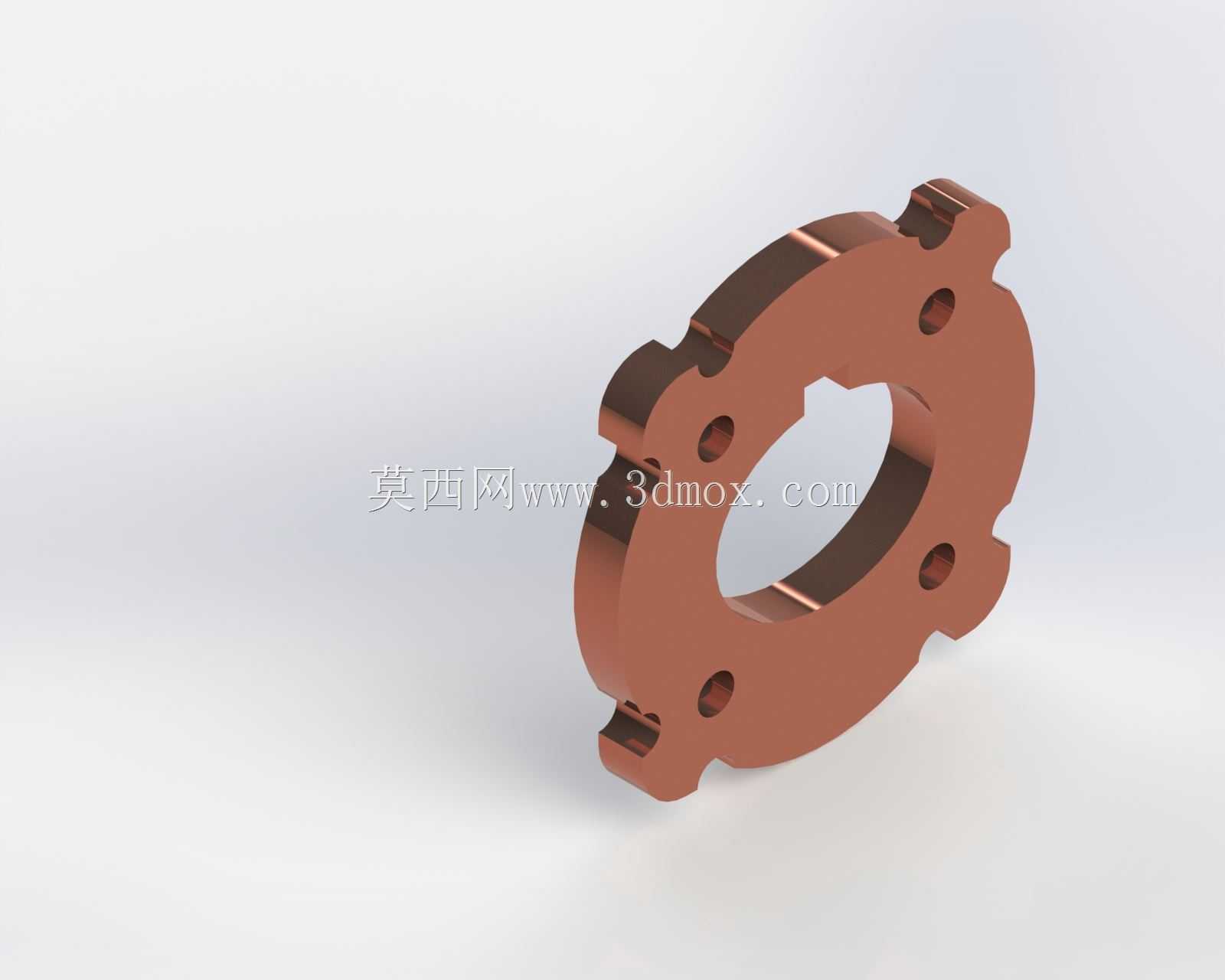

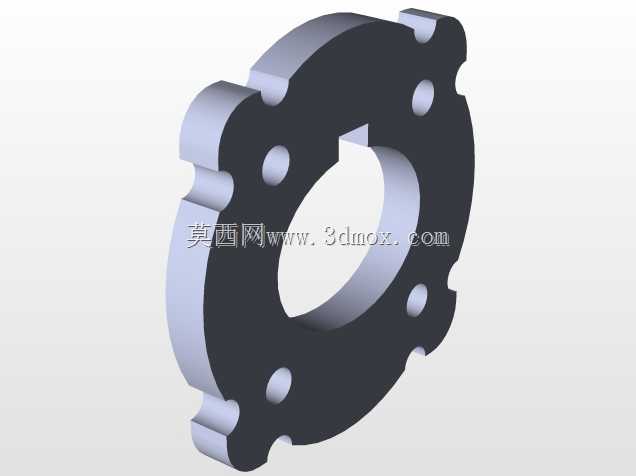

带定位凸耳全尺寸滑动螺母结构

　　这类带周向定位凸耳的滑动螺母，多应用在需要直线往复位移传递的进给机构中，常见于轻工自动化输送线的张紧调节工位、小型专用机床的进给滑台调整单元、包装设备的料架位置微调结构里，和普通六角螺母、圆螺母的功能差异在于，它不需要依靠螺纹副的自锁来完成轴向锁止，更多是承担将旋转运动转化为直线位移的传动衔接作用，同时外周的凸耳结构可以嵌入安装基座的导向槽内，避免螺母在丝杆转动过程中跟随周向旋转，保证位移输出的直线度与稳定性。

　　从结构设计逻辑来看，主体环形基体的内孔为传动螺纹适配面，螺纹精度需要匹配对应丝杆的公差等级，一般选用中等配合精度即可满足常规传动场景的间隙要求，若应用在进给精度要求较高的工位，则需要在建模时预留螺纹副的研磨余量，避免装配后出现卡滞或回程间隙过大的问题。基体周向均匀分布的四个安装孔，是用于固定外接的滑移载台，孔位的位置度公差需要严格控制，保证安装后载台的受力面与螺母轴线垂直，避免长期运行后出现偏载磨损，缩短螺纹副的使用寿命。外周伸出的四个凸耳为导向限位结构，凸耳的外轮廓与安装基座的导向槽采用小间隙配合，单边间隙控制在0.1-0.2mm区间即可，间隙过小会增大滑动阻力，间隙过大则会导致螺母运行过程中出现晃动，影响传动精度。

　　建模过程中需要重点关注几个安装边界尺寸：首先是螺母的总厚度，这个尺寸直接决定了螺纹啮合的有效长度，啮合长度过短会导致螺纹牙受力过大出现滑牙，过长则会增大滑动摩擦阻力，一般按照螺纹公称直径的0.8-1.2倍选取有效啮合长度即可；其次是凸耳的轴向厚度，需要和导向槽的槽宽匹配，保证凸耳嵌入槽内后不会出现轴向窜动；再者是安装孔的中心距尺寸，这个参数需要和外接载台的安装孔位完全对应，建模时可以通过几何约束保证四个孔沿基体中心均匀分布，避免装配时出现孔位错位。另外，基体的内孔与外圆需要保证同轴度，凸耳的导向面需要与内孔轴线保持平行，否则螺母在沿丝杆移动时会出现卡涩，甚至导致丝杆弯曲变形。

　　在实际工况应用中，这类滑动螺母的材质多选用锡青铜或者耐磨铸铁，部分低速轻载场景也会选用POM等工程塑料材质，建模时不需要额外标注材质，但结构设计上需要预留润滑脂的存储空间，比如可以在基体端面开设浅环形油槽，保证运行过程中螺纹副能得到持续润滑，降低磨损速率。和常规的滚珠螺母相比，这类滑动螺母的结构更简单，制造成本更低，抗冲击载荷能力更强，虽然传动效率略低，但在低速重载、对传动精度要求不是极高的工位上适用性更强。另外，凸耳结构的设计也替代了传统的导向键结构，省去了在螺母外圆加工键槽、在基座上额外安装导向键的工序，整体装配更便捷，也减少了额外的零件数量，降低了装配累计误差。

　　需要注意的是，这类螺母在安装时要保证丝杆的轴线与导向槽的走向完全平行，否则会导致凸耳与导向槽的单侧受力过大，出现快速磨损，甚至在运行过程中出现卡停。建模时可以将导向凸耳的棱边做小倒角处理，避免装配时棱边刮伤导向槽的工作面，也能去除加工过程中产生的毛刺。四个安装孔的孔口可以做沉孔设计，用于容纳螺栓头，避免螺栓头突出螺母端面干涉载台的安装平面。整体结构没有复杂的曲面特征，所有特征均为回转体与拉伸切除的组合，建模时优先通过草图的几何约束保证各特征的位置精度，不需要额外做复杂的曲面处理，重点保证各配合面的尺寸公差与形位公差符合实际装配要求即可。
