辐条式轻量化飞轮机械结构设计

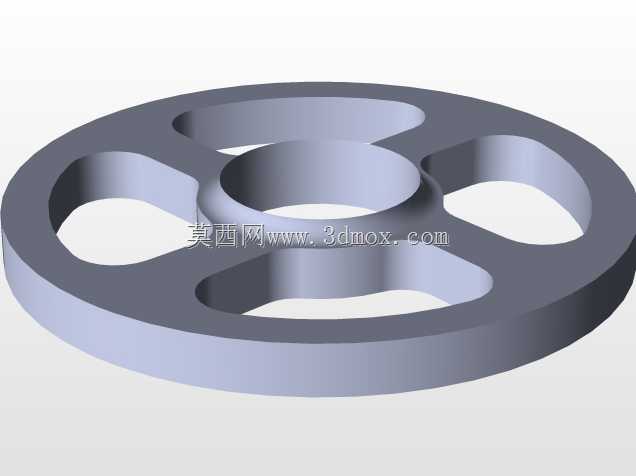

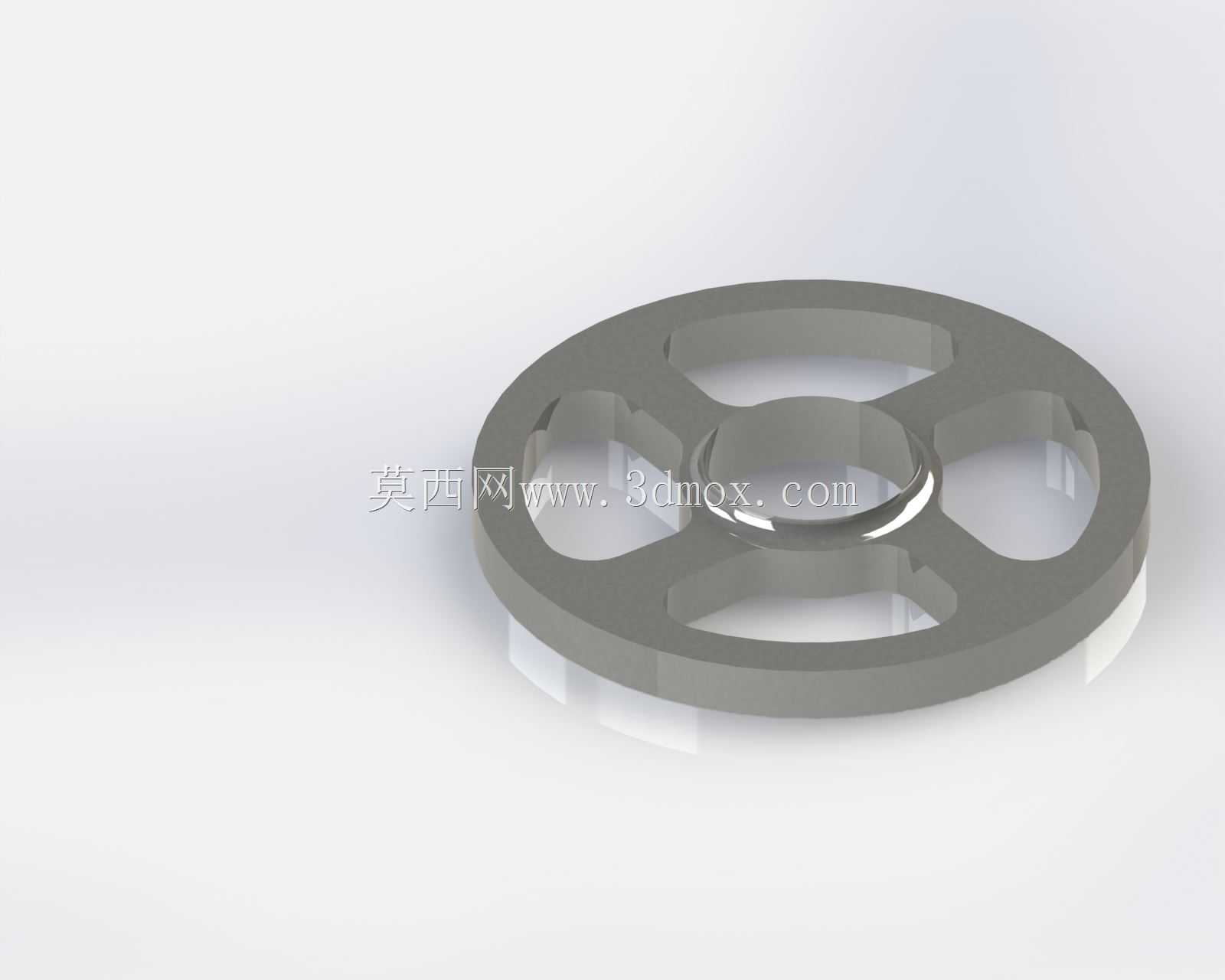

　　在各类需要稳定转速、储存转动动能的机械传动系统中，飞轮是不可或缺的核心功能部件，这款辐条式结构的飞轮，主要适配中小功率的内燃机、冲压设备、往复式泵体以及需要平滑转速波动的试验台架等场景。不同于实心轮盘的厚重结构，这款飞轮采用了五辐镂空的结构设计，在保证足够转动惯量储备的前提下，大幅削减了非必要的实体材料，既降低了零件自身的重量，也减少了高速旋转时的材料内应力集中风险。从实际安装适配的角度来看，飞轮中心的轴孔是核心安装基准，设计时严格匹配对应输出轴的配合公差，通常采用过渡配合或者小过盈配合的公差带，保证运转过程中不会出现轴孔打滑、偏心晃动的问题，轴孔周边的轮毂部分做了加厚处理，用来承担键连接传递扭矩时的局部挤压应力，

　　避免长期交变载荷下轮毂出现开裂变形。轮缘部分是飞轮储存动能的核心区域，设计时将大部分质量集中在轮缘位置，根据转动惯量的计算原理，质量越远离旋转中心，同等质量下能提供的转动惯量越大，这样的质量分布可以在满足动能储备需求的同时，尽可能控制零件整体重量，降低轴系的静载荷负担。五根辐条采用均匀圆周分布的布局，相邻辐条之间的夹角完全相等，保证旋转时的动平衡性能，辐条的截面做了圆弧过渡处理，没有尖锐的棱角，一方面是减少应力集中，避免高速旋转或者承受冲击载荷时辐条根部出现疲劳裂纹，另一方面也能降低旋转过程中的空气阻力，减少不必要的能量损耗。在实际设备运行过程中，飞轮的核心作用是在主动件输出扭矩过剩时储存动能，

　　在主动件扭矩输出不足或者负载突然增大时释放储存的动能，以此平滑整个传动系统的转速波动，降低转速不均匀度，比如在小型单缸内燃机中，飞轮可以抵消活塞往复运动带来的转速冲击，让曲轴输出的扭矩更加平稳；在小型冲压设备上，飞轮可以在冲压行程之外的空行程阶段储存电机输出的能量，在冲压瞬间释放大扭矩，降低电机的瞬时功率需求。设计这款飞轮时，首先要根据配套设备的转速波动允许范围、一个工作周期内的能量盈亏值，计算出需要的最小转动惯量，再结合安装空间的边界限制，确定飞轮的最大外圆直径、轮缘厚度、轮毂尺寸，之后再通过拓扑优化的思路，去除轮毂和轮缘之间非受力核心区域的材料，形成均匀分布的辐条结构，同时要对整个结构做静力学和动力学仿真校核，

　　验证最高工作转速下的结构强度、临界转速是否满足安全要求，还要核算动平衡等级，确保高速运转时不会产生过大的振动，影响整套设备的运行精度和轴承寿命。安装边界方面，除了中心轴孔的配合尺寸，还要考虑飞轮端面的安装定位止口，保证飞轮安装后端面和轴线的垂直度符合要求，避免运转时出现端面跳动，部分需要和离合器配合的飞轮，还要在轮缘侧面对应加工出和离合器摩擦片匹配的贴合面，保证动力传递的平顺性。辐条之间的镂空区域，除了减重之外，也方便安装时的吊装、对位操作，同时在设备维护时，可以透过镂空区域观察轴端的连接状态、键配合的磨损情况，不需要完全拆卸飞轮就能完成部分检查工作。不同于重型设备上使用的大质量实心飞轮，这款轻量化辐条飞轮更适合对设备重量有要求、转速相对较高的中小型传动设备，在保证动能调节能力的前提下，兼顾了结构强度、安装便利性和长期运行的可靠性，结构上没有多余的复杂特征，加工工艺性好，不管是采用铸造成型后机加工，还是采用板材铣削加工，都能比较容易地达到设计要求的尺寸精度和形位公差。
