入门级全尺寸深沟滚珠轴承结构设计

　　做机械结构设计的头几年，最常打交道的标准件里滚珠轴承绝对排得上前三，小到桌面级的小型传动模组，大到生产线的重载输送辊道，但凡涉及旋转轴支撑的位置，几乎都能看到这类零件的身影。很多刚接触三维建模的新手容易把轴承建模想的太复杂，要么上来就找复杂的重载轴承样例硬套，要么忽略安装配合的边界条件，最后建出来的模型要么结构冗余，要么根本没法适配实际的装配需求。

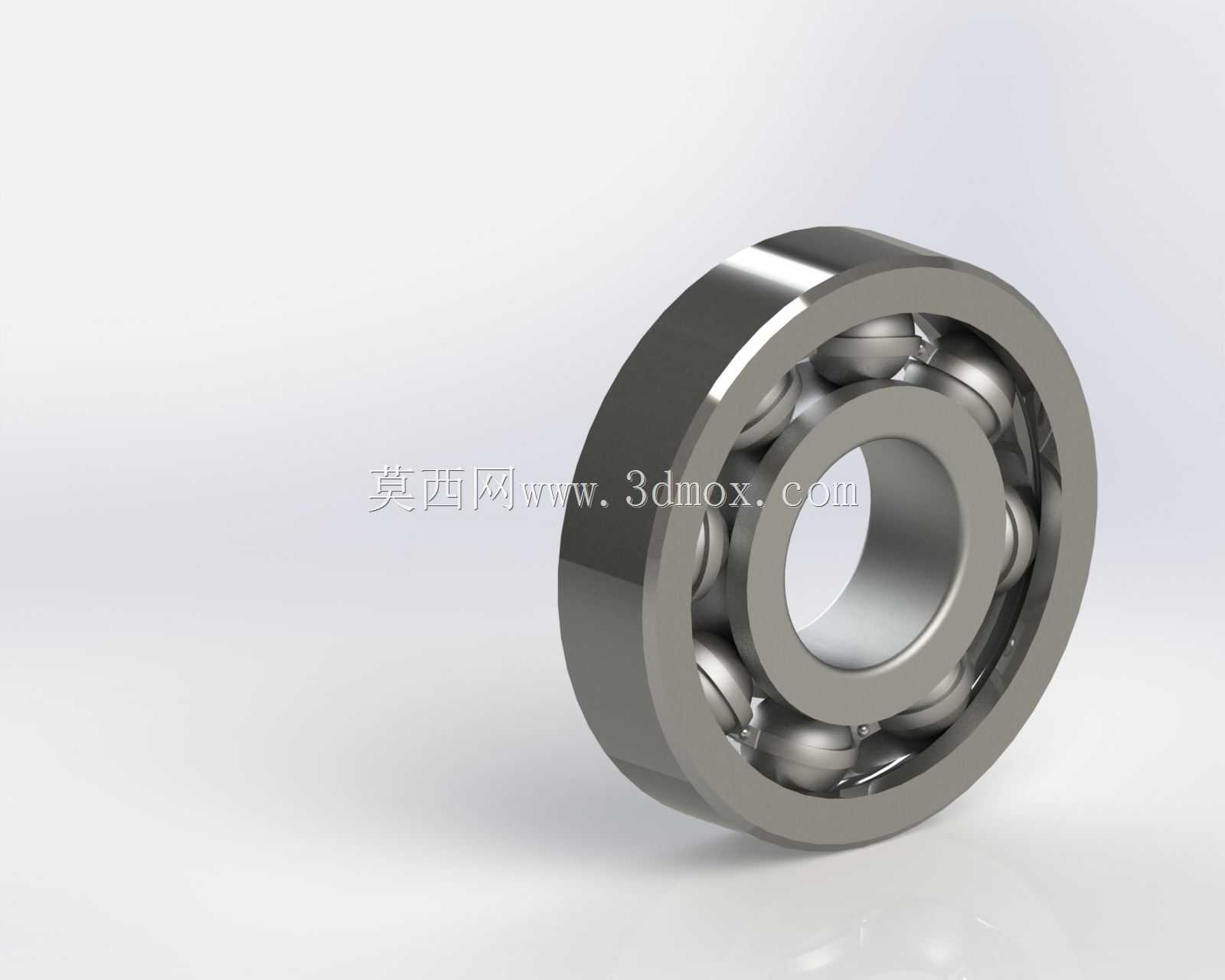

　　这次做的全尺寸滚珠轴承结构，是专门给入门学习者梳理建模逻辑用的，没有做多余的异形结构，完全按照常规深沟球轴承的通用结构逻辑搭建：整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，内圈的内孔面是和旋转轴配合的安装面，设计时严格按照基孔制的配合公差逻辑预留了装配余量，内圈外侧的滚道曲率和钢球直径完全匹配，保证滚动体在滚道内可以顺畅转动，不会出现卡滞或者窜动的问题。外圈的外圆柱面是和轴承座孔配合的安装面，同样按照基轴制的配合要求做了尺寸约束，外圈内侧的滚道和内圈滚道曲率保持一致，两个滚道形成的环形空腔刚好容纳所有滚动钢球。

　　很多新手建模时容易忽略保持架的作用，觉得只要把钢球均匀摆在内圈外圈之间就算完成，实际上保持架的作用是均匀分隔每一颗滚动体，避免钢球之间直接接触产生额外的摩擦和磨损，这个模型里的保持架采用了最常见的浪形冲压结构，兜孔的尺寸刚好包裹住钢球的赤道位置，既不会限制钢球的自转，又能把相邻钢球的间距控制在合理范围，避免运转过程中钢球扎堆挤在某一侧。

　　从实际应用场景来说，这类通用型滚珠轴承的适用范围极广：小型家电的电机输出轴支撑、普通输送线的辊筒转轴、小型机床的进给轴支撑、民用机电产品的旋转部位，只要是径向载荷为主、转速中等、没有大冲击载荷的工况，都可以选用这类结构的轴承。建模时特意把所有的安装边界尺寸做了明确的约束：内圈的宽度和外圈宽度保持一致，方便安装时两端的密封件或者端盖可以直接贴合端面定位；内圈的倒角和外圈的倒角都按照标准件的常规倒角尺寸设计，安装时可以顺利导入轴径和座孔，不会出现锐边刮伤配合面的问题；钢球的数量按照对应尺寸段轴承的常规排布数量设置，既保证了径向承载能力，又不会因为钢球数量过多导致保持架的结构强度不足。

　　设计思路上没有追求特殊的密封结构或者改型设计，就是还原最基础的滚珠轴承结构逻辑，让刚接触SolidWorks这类三维建模软件的学习者，可以通过这个模型理解旋转类标准件的建模顺序：先确定轴承的公称内径、外径、宽度三个核心安装尺寸，再根据内径尺寸匹配对应的钢球直径，之后绘制内外圈的滚道截面，通过旋转命令生成内外圈实体，接着绘制单个钢球，通过圆周阵列命令按照等分角度排布所有滚动体，最后再绘制保持架的截面，通过拉伸、阵列、切除等命令完成保持架的建模，整个建模过程没有复杂的曲面操作，全部用基础的实体建模命令就可以完成，刚好适合初学者练习旋转、阵列、配合约束这些基础操作。

　　实际选型时这类轴承的安装边界需要注意几个点：轴肩的高度不能超过内圈的倒角高度，否则拆卸时拉马没法勾住内圈端面；轴承座孔的台肩高度同样不能超过外圈的倒角高度，避免外圈拆卸困难；如果是有轴向窜动限制的工况，还可以在这个基础结构上增加止动槽或者止动环的结构，但作为入门练习模型，把基础结构的尺寸逻辑、配合关系、装配约束理清楚，再去接触带密封、带止动槽的改型轴承就会容易很多。很多新手建模时容易犯的错误是把滚道的曲率做的和钢球半径完全一致，实际上实际生产中滚道的曲率半径会比钢球半径略大一点，留出油膜存在的空间，不过作为入门级的结构模型，重点是梳理结构组成和装配关系，不需要一开始就纠结微米级的公差细节，先把整体的结构逻辑、安装尺寸、零件之间的配合关系搞懂，再逐步深入到公差、材料、热处理这些更深层的设计内容，才是比较合理的学习路径。
