十字滑块式奥德姆联轴器结构设计

　　在各类中小功率传动系统的布局设计中，两轴对中偏差的补偿始终是结构工程师需要优先考量的问题，尤其是在轻工输送、小型机床进给、包装设备驱动这类安装空间紧凑、轴系加工装配精度难以做到绝对同轴的场景下，刚性联轴器无法适配径向、角向偏差的缺陷会被快速放大，轻则导致轴系运转阻力增大、轴承异常磨损，重则出现轴件疲劳断裂、传动失效的故障。奥德姆联轴器也就是常说的Oldham十字滑块耦合结构，正是针对这类应用场景开发的挠性传动部件，它依靠中间浮动滑块与两端半联轴器的嵌合结构，在不引入弹性元件的前提下实现两轴偏差补偿，相比弹性套柱销联轴器，它不存在橡胶元件老化失效的问题，相比膜片联轴器，它的加工难度更低、对安装精度的容错空间更大，非常适合转速不超过3000rpm、传动扭矩在中等区间的常温工况使用。

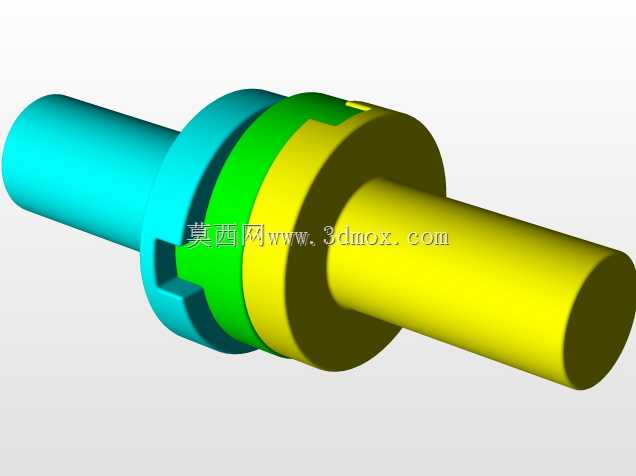

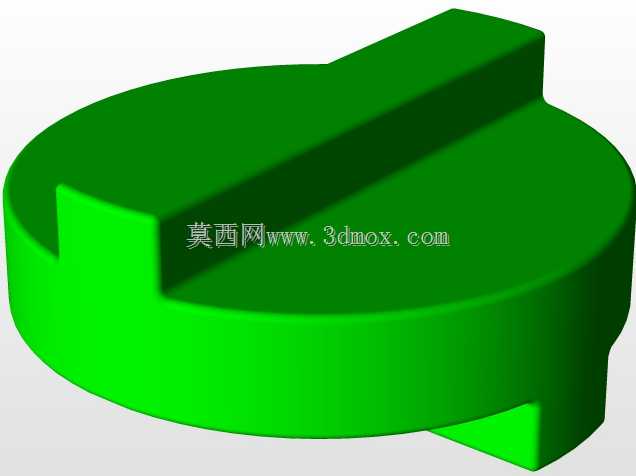

　　从结构组成来看，这套联轴器分为三个核心零件：两端分别与主动轴、从动轴配合的半联轴器，以及夹在二者之间的中间浮动盘。两端半联轴器的端面都开有通长的矩形凸槽，两个凸槽的方向在装配后呈90度垂直布置，中间浮动盘的两个端面分别加工出对应尺寸的凸榫，分别嵌入两端半联轴器的凹槽内，当两轴存在径向偏移时，中间浮动盘会在运转过程中沿着两个垂直的凹槽方向做小幅滑动，以此抵消两轴的不同心偏差，同时还能补偿小范围的角向偏差与轴向窜动。这种结构的传动扭矩完全依靠凸榫与凹槽的侧面挤压传递，因此在设计时需要重点配合面的接触强度，凸榫与凹槽的配合间隙不能过大，否则会在正反转切换时产生明显的回程间隙，也不能过小，否则浮动盘无法顺畅滑动，失去偏差补偿能力，常规工况下选取H8/f7的间隙配合即可兼顾传动精度与滑动灵活性。

　　在安装边界的设计上，两端半联轴器的轴孔需要根据所配轴的直径做适配，轴孔的长度要满足扭矩传递的压合要求，通常轴孔长度取轴径的1.2到1.5倍，同时要配置紧定螺钉或者键槽来实现周向固定，避免轴与半联轴器之间出现打滑。整个联轴器的最大外径要根据传动扭矩来核算，扭矩越大，外径尺寸越大，中间浮动盘的厚度也要对应增加，避免凸榫部位受剪断裂。以适配20mm轴径的规格为例，整体外径通常控制在60mm左右，总长度不超过80mm，径向允许的补偿量可以达到1.5到2mm，角向补偿量不超过1度，完全能覆盖常规设备安装时的对中误差范围。需要注意的是，因为中间浮动盘在运转时存在相对滑动，所以配合面需要保留润滑脂的存储空间，部分免维护设计会在浮动盘的凸榫表面镶嵌自润滑材料，比如聚四氟乙烯或者石墨尼龙，这样可以在长期运转过程中不需要额外加注润滑脂，减少后期维护工作量。

　　在实际选型应用时，需要先核算传动系统的峰值扭矩，将计算扭矩乘以1.5到2倍的安全系数之后，再对应选择联轴器的规格，避免启动瞬间的冲击载荷损坏凸榫结构。同时要注意这种联轴器因为存在滑动摩擦，并不适合超高转速的工况，转速过高会导致滑动面磨损加快、运转噪音增大，在高转速场景下还是需要优先选择膜片或者波纹管类的无间隙挠性联轴器。另外在装配时，不需要刻意将两轴调整到绝对同轴的状态，只要偏差在联轴器的允许补偿范围内即可，反而能避免因为过定位导致的轴系附加载荷，不过也不能让偏差超出设计上限，否则会让滑动面的接触应力急剧增大，大幅缩短联轴器的使用寿命。

　　从建模逻辑来看，这套结构的三维建模需要重点保证凸榫与凹槽的配合尺寸一致性，两个半联轴器的凸槽宽度、深度公差要完全对应中间浮动盘的凸榫尺寸，装配时要保证两个半联轴器的凸槽方向垂直，浮动盘装入后要能手动顺畅滑动，没有卡滞现象。建模过程中可以先完成单个半联轴器的结构绘制，再通过基准面的垂直参考快速生成中间浮动盘与另一端半联轴器的特征，同时要预留出紧定螺钉的安装孔位，孔位要正对轴孔的中心，保证紧定螺钉锁紧时能均匀压在轴的表面，不会出现偏载。
