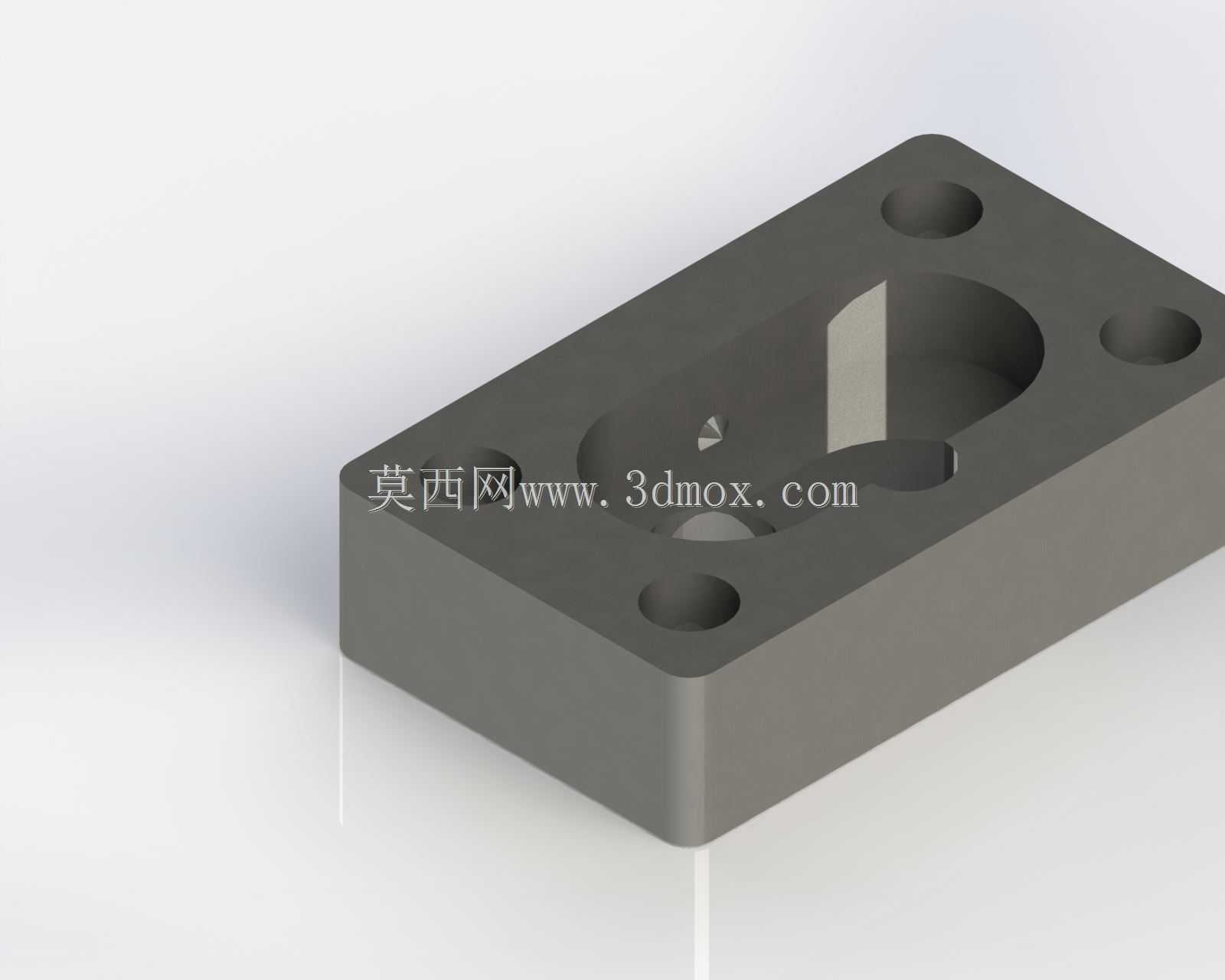

齿轮泵体全尺寸结构设计实体

　　在液压传动与低压流体输送场景中，齿轮泵作为动力输出的核心容积式部件，其泵体的结构合理性直接决定整泵的工作稳定性、容积效率与使用寿命。这款齿轮泵体的结构设计完全围绕齿轮副的安装容置、密封承压、安装固定三大核心需求展开，没有冗余的装饰性结构，所有几何特征都服务于实际功能实现。从实际装配逻辑来看，泵体的内腔型面是整个零件的核心加工基准，内腔的轮廓需要完全匹配一对啮合齿轮的齿顶圆运动轨迹，既要保证齿轮运转时齿顶与腔壁的间隙控制在合理范围——间隙过大会导致高压腔流体向低压腔内泄，拉低整泵容积效率，间隙过小则会出现齿顶刮蹭腔壁的问题，引发运转卡滞、异常磨损甚至零件抱死的故障。内腔中设置的隔断结构，是分隔吸油腔与压油腔的关键结构，

　　其位置精度直接决定齿轮啮合的卸荷效果，能有效避免齿轮啮合过程中困油引发的振动与噪声问题。泵体上的四个安装通孔采用对称式布局，孔位的位置度公差需要严格控制，保证泵体与端盖、泵架装配时能够完全贴合，避免结合面出现错位引发的密封失效，通孔的沉孔结构设计可以让连接螺栓的头部完全沉入零件平面以下，不会额外占用安装空间，也能避免螺栓突出部分与周边其他零部件产生干涉。从安装边界来看，泵体整体采用矩形块式结构，相比异形结构的泵体，这种规整的外形更便于在集成式液压站、小型润滑系统、机床冷却供油单元中进行布局安装，不需要预留额外的避让空间，安装面的平面度要求较高，能够保证与密封垫片的紧密贴合，在额定工作压力下不会出现渗漏问题。泵体的进、

　　出油腔流道采用平滑过渡设计，没有直角突变结构，能够有效降低流体在腔体内的流动阻力，减少吸油过程中的气蚀风险，同时也能降低压油过程中的压力脉动，让输出的流体压力更平稳。在设计过程中，首先需要确定齿轮副的中心距、齿宽、齿顶圆直径这些核心参数，再反向推导泵体内腔的尺寸边界，之后结合安装接口的标准要求，确定安装孔的孔距、孔径以及整体外形的长宽高尺寸，所有壁厚的设计都经过承压强度校核，在保证额定压力下结构不变形的前提下，尽可能控制零件的整体重量，减少不必要的材料消耗。对于入门的结构设计从业者来说，这个泵体的建模过程能够很好地练习特征建模的基准选择、装配关联设计的思路，理解液压元件中“功能决定结构”的设计逻辑——比如为什么安装孔要采用对称布局，

　　为什么内腔隔断的位置要与齿轮啮合点精准对应，为什么流道要做圆弧过渡，这些细节都不是随意设定的，而是来自实际工程应用中不断积累的故障经验与性能优化结果。在实际的设备配套中，这类齿轮泵体多用于小型液压系统的动力单元、机械设备的集中润滑系统、小型流体输送工位，能够适配矿物液压油、润滑油等常规工作介质，其规整的安装接口也能方便地与标准电机、联轴器、阀块进行集成，不需要额外设计定制化的安装转接件。从加工工艺性来看，泵体的结构采用平面与规则内腔组合的形式，既可以采用铣削加工完成单件小批量生产，也可以通过压铸工艺进行批量毛坯生产，后续只需要对内腔、安装面、安装孔进行精加工即可，能够有效控制生产制造成本，适合量产配套。
