卧式干馏炉炉室筒体结构三维设计

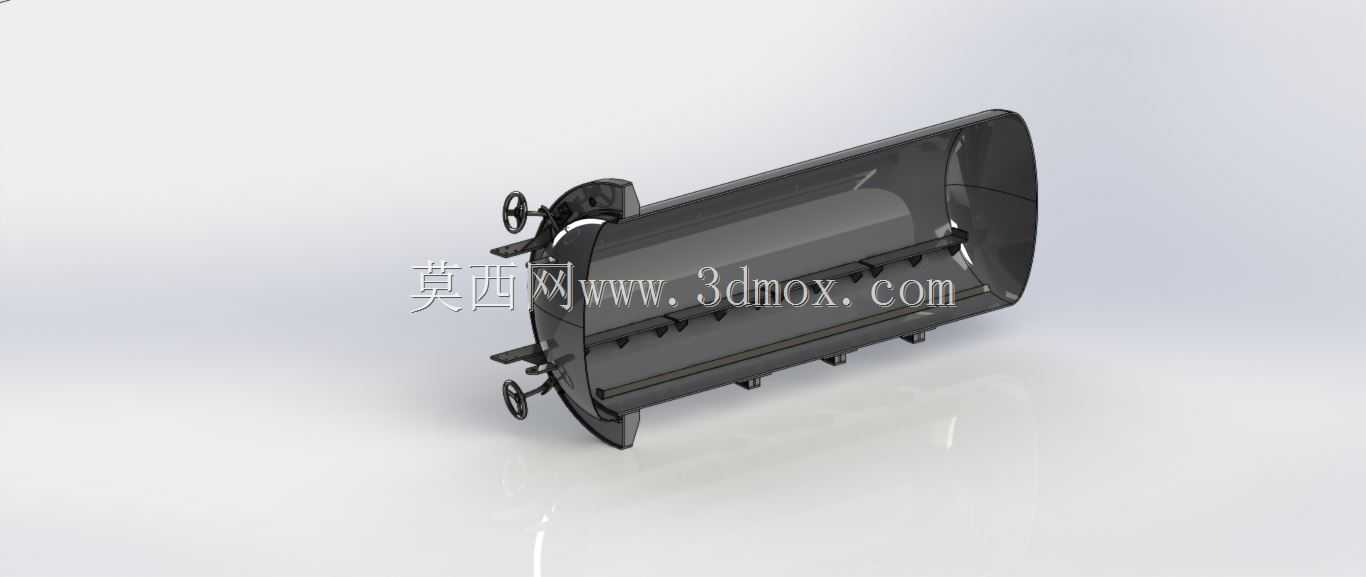

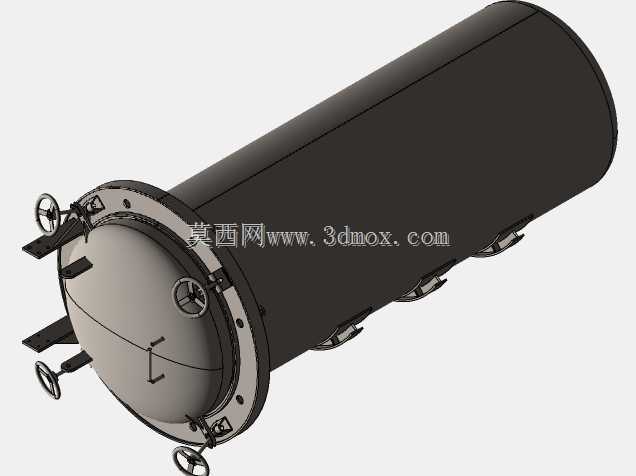

　　干馏炉室作为固体物料热解处理设备的核心承压受热腔体，在煤低温干馏、生物质炭化、有机固废热解、油页岩炼油等工况中承担物料容纳、热场封闭、反应空间构建的核心作用，其结构设计合理性直接决定整套热解生产线的运行稳定性、热效率与物料处理均匀度。本次建模的卧式干馏炉室采用卧式圆筒形主体结构，相较于立式炉室，卧式布局可适配连续式进出料的输送机构布置，物料在筒体内随输送组件缓慢推移过程中可充分接触热场，避免立式结构易出现的物料架桥、局部热解不充分问题，适配中小处理规模的连续热解生产线安装需求。从结构细节来看，炉室筒体两端采用法兰式端盖连接结构，端盖与筒体法兰面预留密封件安装槽位，可适配耐高温石墨密封垫或陶瓷纤维密封结构，

　　保证热解过程中炉内处于可控的微正压或微负压状态，避免热解气外泄造成安全隐患或热量损失；筒体外侧均匀布置多组支撑鞍座，鞍座的安装孔位间距、支撑面高度均按照通用卧式工业容器的安装规范设计，可直接适配车间内混凝土基础或钢制支架的安装定位，无需额外做安装面改制。筒体侧壁设置多组接口，分别对应热介质输入、热解气导出、温度传感器安装、检修清灰的功能需求，所有接口均采用法兰连接形式，接口的公称直径、法兰压力等级匹配常规工业管路的选型标准，方便现场管路对接与后期维护拆卸；筒体内部预留输送桨叶组件的安装空间，中心轴的两端支撑位直接集成在两端端盖的中心凸台结构上，无需额外在筒壁焊接支撑座，减少焊接应力带来的筒体变形风险，

　　同时保证中心轴的同轴度公差控制在合理范围内，降低输送组件运行过程中的振动与磨损。设计过程中重点考量了热变形补偿问题，筒体的长径比控制在合理区间，支撑鞍座采用一端固定、一端滑动的布置形式，滑动端鞍座预留轴向位移间隙，可抵消炉室从常温升温至工作温度过程中产生的轴向热伸长量，避免热应力拉扯导致的焊缝开裂、接口错位问题；筒体壁厚根据热解工况的工作压力、温度参数结合腐蚀裕量计算选取，既保证腔体的结构强度与承压能力，又避免壁厚过大造成的热传导效率下降、设备自重过高问题。从安装边界来看，该炉室的整体外形尺寸适配常规工业厂房的进门宽度与吊装承重要求，两端端盖的手轮式快开结构可满足小批量间歇生产时的快速清料、检修需求，

　　手轮的操作高度符合人体工程学设计，操作人员站在地面即可完成端盖的锁紧与松开操作，无需额外配置登高作业平台；筒体底部的排灰接口位置对应内部输送组件的末端落料区，可及时排出热解过程中产生的固体残渣，避免残渣在筒底堆积影响热场均匀性。在实际工况适配中，该炉室的结构可根据处理物料的特性调整内壁的导流板角度、接口的布置位置，比如处理高挥发分生物质物料时可适当加大热解气导出接口的通径，避免气速过高携带大量粉尘进入后续管路；处理含硫较高的煤质物料时可在筒体内壁预留耐腐衬层的安装厚度，提升炉室的使用寿命。建模过程中所有配合面的公差、焊接坡口形式均按照压力容器相关设计规范做了细节处理，法兰连接面的平面度、端盖与筒体的同轴度都在模型中做了对应约束，可直接导出工程图用于生产加工，也可作为整套干馏设备三维布局的核心部件，对接进出料机构、加热系统、尾气处理系统的装配设计，减少整机设计过程中的干涉检查工作量。
