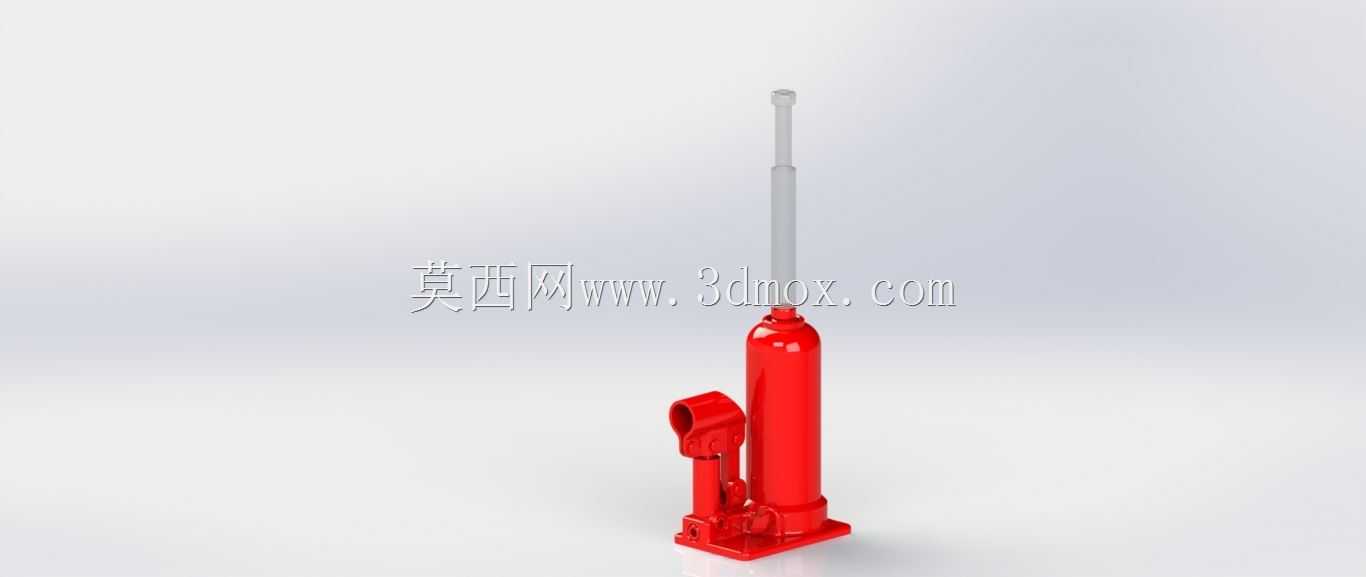

立式手动液压起重顶升工具结构模型

　　在设备检修、小型重物移位、工装调平这类现场作业场景里，这类立式手动液压顶升工具是一线作业人员最常接触的小型液压机具，没有外接动力源的依赖，单人即可完成操作，适配的作业场景覆盖机械维修工位、仓储重物调整、小型构件安装对位等多个领域。从结构设计逻辑来看，整个模型还原了手动液压顶升工具的核心组成：底部的安装基座做了加宽平面处理，作业时可直接贴合硬质地面或工装承载面，不需要额外做复杂的固定处理，基座与主油缸缸体采用一体化铸造成型的结构思路，避免了分体连接带来的密封失效风险，同时能承受顶升过程中产生的偏载力矩，防止缸体受力变形。主油缸作为核心承载部件，内部的多级柱塞伸缩结构在模型里做了完整还原，缩回状态下整体高度较低，

　　方便塞入重物底部的有限间隙，伸出后可达到额定顶升行程，柱塞表面做了硬化工序处理，减少长期伸缩带来的磨损，延长密封件的使用寿命。侧面的手动摇臂安装座与柱塞泵腔直接连通，摇臂的铰接位置做了衬套安装位的预留，作业时反复压动摇臂即可将低压油压入主油缸腔，推动柱塞逐步上升，实现重物的平稳顶升，摇臂的握持位置做了符合人体操作习惯的角度设计，减少长时间操作的疲劳感。油缸侧面设置的卸油阀结构在模型中也有体现，需要回落柱塞时，缓慢拧动卸油阀即可控制油缸回油速度，让柱塞带着重物平稳下降，避免快速回落带来的冲击风险，阀件的安装位置避开了摇臂的操作行程，不会出现操作干涉的问题。从安装边界尺寸来看，缩回状态下整体外径控制在较小范围，

　　可适配大部分设备底部的顶升间隙，基座的底面平面度有严格要求，保证顶升过程中不会出现滑移，柱塞顶端的小直径接触头可适配不同的被顶升件接触面，必要时可加装防滑垫增大接触摩擦力。这类工具的设计核心是在保证额定顶升载荷的前提下，尽可能缩小自身的体积与重量，方便单人搬运转移，同时所有液压流道都集成在缸体内部，减少外接管路带来的泄漏点，适应车间、户外等不同作业环境的使用需求。建模过程中对各部件的配合间隙做了符合实际加工精度的还原，比如柱塞与缸体之间的密封槽尺寸、摇臂铰接孔的公差配合、卸油阀的螺纹连接尺寸，都参考了实际量产产品的工程参数，可直接用于同类产品的结构参考、作业模拟演示，也能作为液压原理教学的具象化模型，

　　帮助从业者理解手动液压顶升的工作逻辑。在实际选型参考中，这类模型的结构还原度足够支撑对不同载荷级别产品的尺寸推演，比如改变缸体内径、柱塞直径即可对应不同的顶升吨位，调整柱塞级数即可改变最大顶升高度，基座的尺寸也可根据使用场景做加宽或减重处理，适配汽修、建筑安装、设备装配等不同细分场景的使用需求。
