电动机配套安装底座固定支撑结构

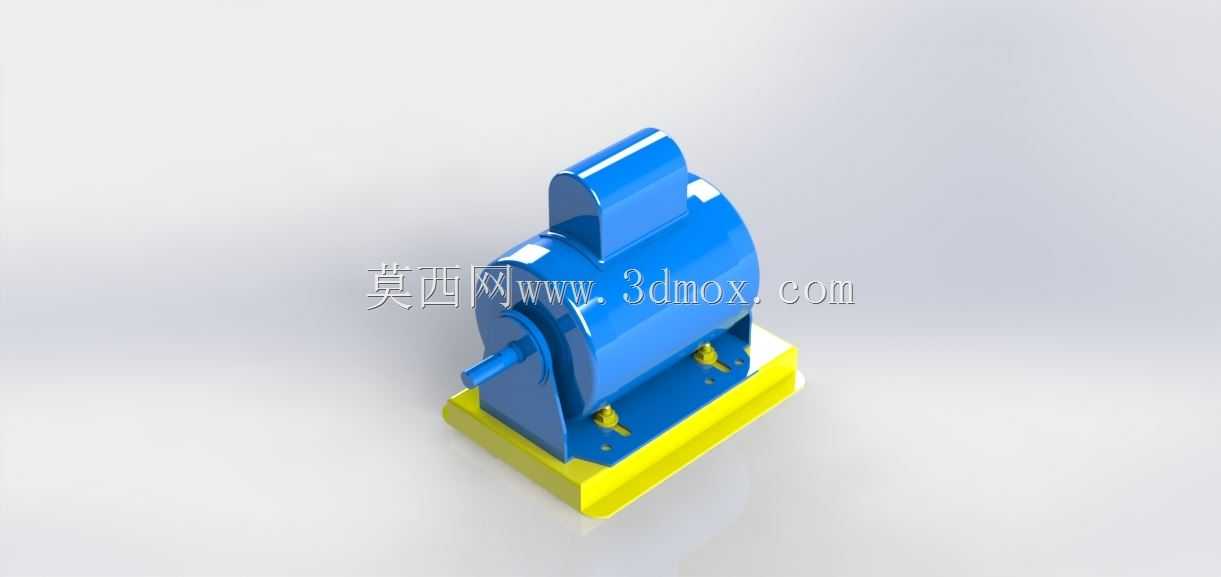

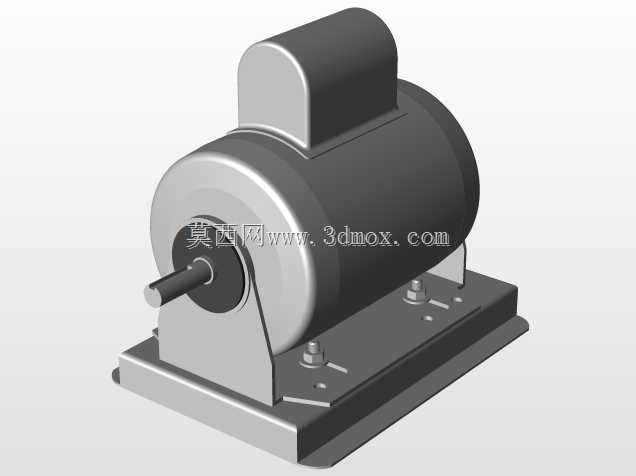

　　在各类工业动力传输场景中，动力单元的安装固定可靠性直接决定整套设备的运行稳定性，这套支撑结构正是为卧式回转类动力单元配套设计的安装载体，适配常规卧式电动机、小型动力马达的落地安装需求，常见于小型输送线、风机组、小型加工设备的动力端装配环节。从结构设计逻辑来看，整套固定系统采用一体化冲压折弯成型的底板作为承载基体，底板边缘做了折边强化处理，避免长期受载后出现底板翘曲变形，底板上预留的两组长圆孔安装位，可适配一定范围内的安装孔距偏差，既可以抵消底座加工时的孔位公差，也能在现场安装时微调动力单元的轴向位置，方便调整传动带张紧度或者联轴器对接同轴度。支撑立板与动力单元的壳体接触位置做了贴合面铣平处理，保证动力单元安装后壳体与支撑面完全贴合，

　　避免出现点接触导致的运行振动放大问题，立板与底板之间采用折弯过渡加焊接补强的结构，相比分体螺栓连接的结构，整体刚性更强，能承受动力单元启停瞬间的冲击载荷，不会出现连接位松动移位的问题。动力输出端的轴伸位置预留了足够的避让空间，不管是装配带轮、联轴器还是链轮，都不会和底座结构产生运动干涉，输出轴中心到底板安装面的高度经过匹配计算，适配常规通用传动部件的中心高要求，选型时无需额外调整垫板高度就能直接对接多数常规传动组件。底板的四个角位置预留了地脚安装孔，可通过膨胀螺栓或者T型螺栓将整套动力单元固定在设备机架或者混凝土地基上，孔位周边做了局部压筋强化，避免螺栓锁紧时底板出现局部凹陷变形。从实际使用场景来看，这套固定结构可覆盖0.

　　75kW到5kW区间的常规卧式动力单元安装需求，不管是单机配套的小型设备，还是生产线改造时的动力单元加装，都能直接适配，不需要单独重新设计安装支架。设计时充分考虑了动力单元运行时的振动传导问题，支撑立板的厚度经过刚度校核，在保证结构强度的前提下尽可能控制整体重量，同时避免支撑结构固有频率和动力单元的运行转速频率重合，防止出现共振问题。安装边界方面，底板整体轮廓方正，安装时所需的操作空间较小，侧面预留的扳手空间足够完成所有螺栓的锁紧操作，不需要特殊工装就能完成现场装配，后期维护拆卸动力单元时，只需要松开壳体与支撑立板的连接螺栓，就能直接将动力单元吊出，不需要拆卸整个底座，大幅降低后期维护的工作量。结构表面没有多余的突出棱角，

　　所有外露边都做了倒角处理，避免安装维护时划伤操作人员，底板上预留的排水槽结构可以避免积水积尘堆积在安装面，防止长期使用后出现连接面锈蚀的问题。在传动对接环节，底座的安装平面平面度控制在合理公差范围内，能保证动力单元安装后输出轴的水平度符合传动要求，减少联轴器或者带轮的偏磨问题，延长传动部件的使用寿命。针对不同的安装场景，这套固定结构既可以直接固定在钢制机架的横梁上，也可以搭配减震垫安装在地面基础上，长圆孔的调节行程足够覆盖多数现场安装的位置偏差，不需要现场二次扩孔修改，大幅提升现场安装效率。
