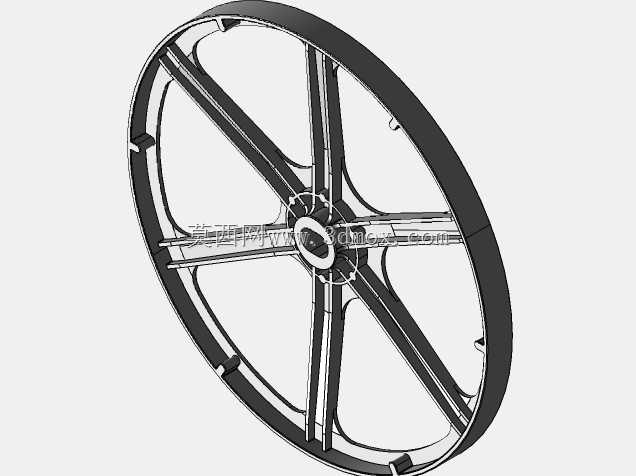

另一方面也可作为轴向定位的贴合面,保证安装时轮盘与传动轴的垂直度公差控制在合理区间。轮缘部分采用等截面环形结构,外圆面预留了包覆防滑层或者安装传动带的安装余量,轮缘内侧均匀分布的小凸台,是辐条与轮缘的连接加强位,每一处凸台都对应一组辐条的延伸端点,将辐条传递的支撑力均匀分散到整个轮缘环面上,避免局部受力过大导致轮缘变形。设计这类回转构件时,首先要考量的是动平衡性能,六组辐条采用中心对称排布,每一组辐条的截面尺寸、延伸角度都完全一致,从结构根源上减少回转时的偏心量,后续做动平衡校正时,仅需在轮缘内侧少量去重即可达到G6.3级的平衡精度要求,完全适配每分钟数百转的工作转速场景。安装边界方面,中心轮毂的内孔直径与配合传动轴采用间隙配合,在轻载回转传动、物料输送导向、低转速动力传递的场景中,这类轮辐式轮盘构件的应用覆盖范围极广,从轻工生产线的从动导向轮,到小型通风设备的风轮支撑骨架,再到专用试验设备的回转基准轮,都能见到这类结构的身影。不同于实心轮盘的厚重冗余,该结构采用六组对称分布的双辐条支撑构型,在保证整体回转刚度的前提下,最大程度削减了非受力区域的材料冗余,既降低了构件自身的转动惯量,减少动力启动阶段的扭矩损耗,也能在高速回转时降低风阻带来的能耗损失。从结构受力逻辑来看,中心轮毂区域是整个构件的安装基准,内孔预留了与传动轴配合的安装位,轮毂外圈设置的环形凸台,一方面用于辐条端部的定位衔接,避免辐条与轮毂连接区域出现应力集中导致的疲劳断裂,
装配时可通过键连接或者顶丝固定实现周向限位,轮毂的轴向宽度略小于轮缘的轴向宽度,既保证了与传动轴的配合接触长度足够传递额定扭矩,也不会因为轮毂过长导致安装时与相邻机架部件出现干涉。轮缘的外圆直径是整个构件的最大回转外径,安装时需要预留足够的径向安全间隙,避免回转过程中与周边护罩、机架结构发生刮蹭;辐条与轮面的夹角经过优化,并非完全垂直于轮盘平面,而是带有微小的倾斜角度,这种设计一方面可以提升轮盘整体的抗侧向形变能力,当轮缘受到侧向推力时,倾斜辐条可以将侧向力分解为轴向和径向的分力,避免辐条出现弯折变形,另一方面也能在注塑或者铸造加工时,提升材料的填充流动性,减少构件内部的缩孔、缺料等成型缺陷。在实际使用场景中,
这类轮盘构件如果作为导向轮使用,轮缘外圆可包覆聚氨酯橡胶层,提升与输送皮带或者物料接触面的摩擦力,避免出现打滑现象;如果作为传动轮使用,可在轮缘外圆加工对应齿形或者带槽,适配同步带、V带等不同传动介质的安装需求;如果作为设备的支撑回转轮使用,轮缘外圆可做淬火硬化处理,提升接触面的耐磨性能,延长构件的整体使用寿命。不同于多螺栓拼接的装配式轮盘,该结构采用一体化构型,所有辐条、轮毂、轮缘为整体成型结构,没有拼接缝隙带来的装配误差,也避免了长期使用后连接螺栓松动导致的轮盘晃动问题,整体结构的可靠性更高,后期维护成本更低。在结构细节处理上,所有辐条与轮毂、轮缘的连接位置都做了圆弧过渡处理,没有尖锐的直角转角,从结构设计上消除了应力集中点,
在承受交变载荷的工作场景下,能够大幅降低疲劳裂纹产生的概率,提升构件的疲劳寿命。轮盘中心的轮毂内孔两端都做了倒角处理,既方便传动轴的装配导入,也能避免安装时孔口的毛刺刮伤传动轴表面,影响配合精度。辐条采用双筋并列的截面构型,相比单根等截面积的实心辐条,双筋结构的截面惯性矩更大,抗弯折能力更强,在相同材料用量的前提下,支撑刚度提升近百分之四十,这也是轻量化设计中常用的结构优化思路。在设备选型匹配时,需要根据实际传递的扭矩大小、工作转速、负载特性确认轮盘的材质,如果是轻载低转速场景,可采用工程塑料一体注塑成型,进一步降低构件自重和生产成本;如果是中载较高转速的场景,可采用铝合金压铸成型,兼顾轻量化和结构强度;如果是重载冲击负载的场景,可采用铸钢或者球墨铸铁铸造成型,再经过机加工保证安装尺寸的精度。整个轮盘的轴向厚度控制在合理区间,既不会因为过薄导致侧向刚度不足,也不会因为过厚增加不必要的材料成本和转动惯量,轮缘的厚度根据外圆直径做匹配设计,保证轮缘在受到径向挤压力时不会出现失圆变形。
