垫片校准器与配套工装组件结构设计

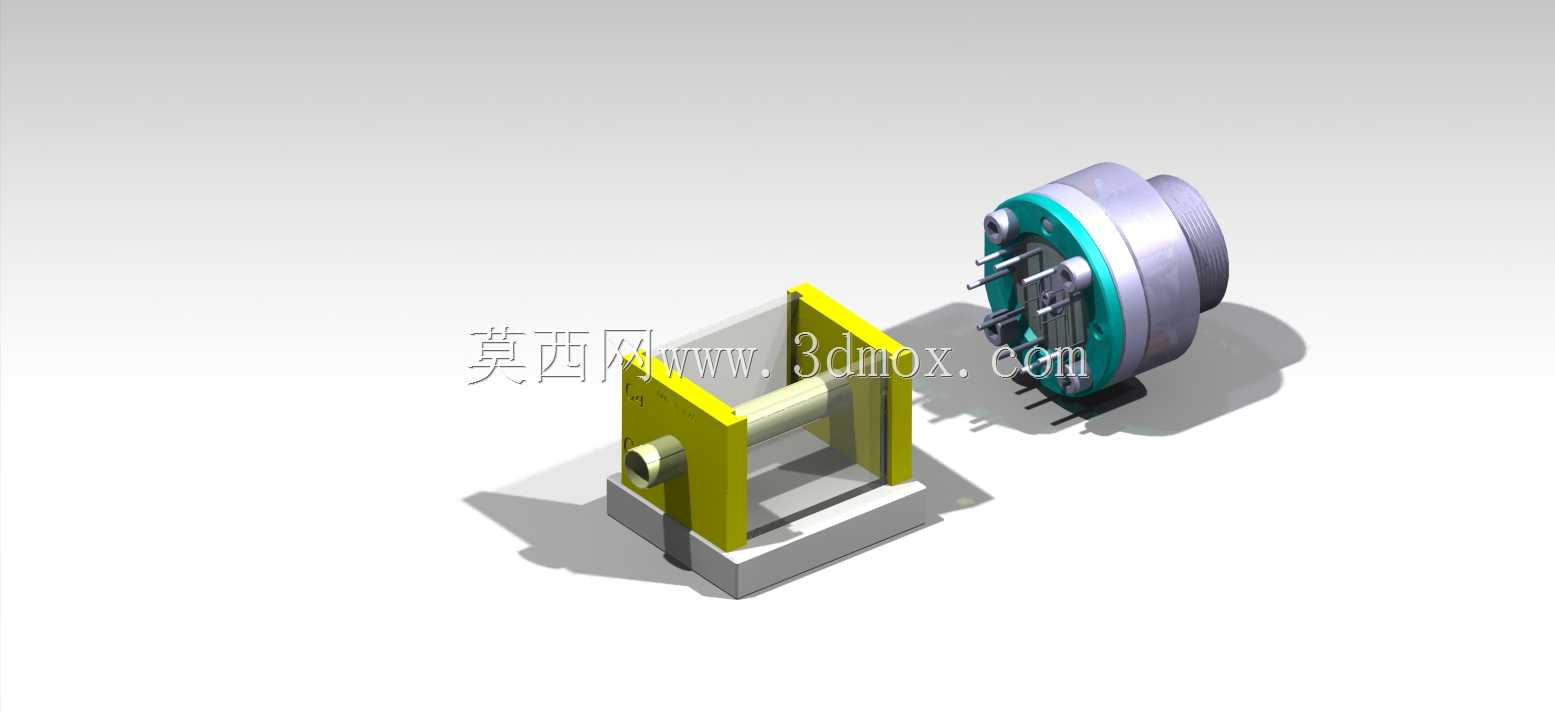

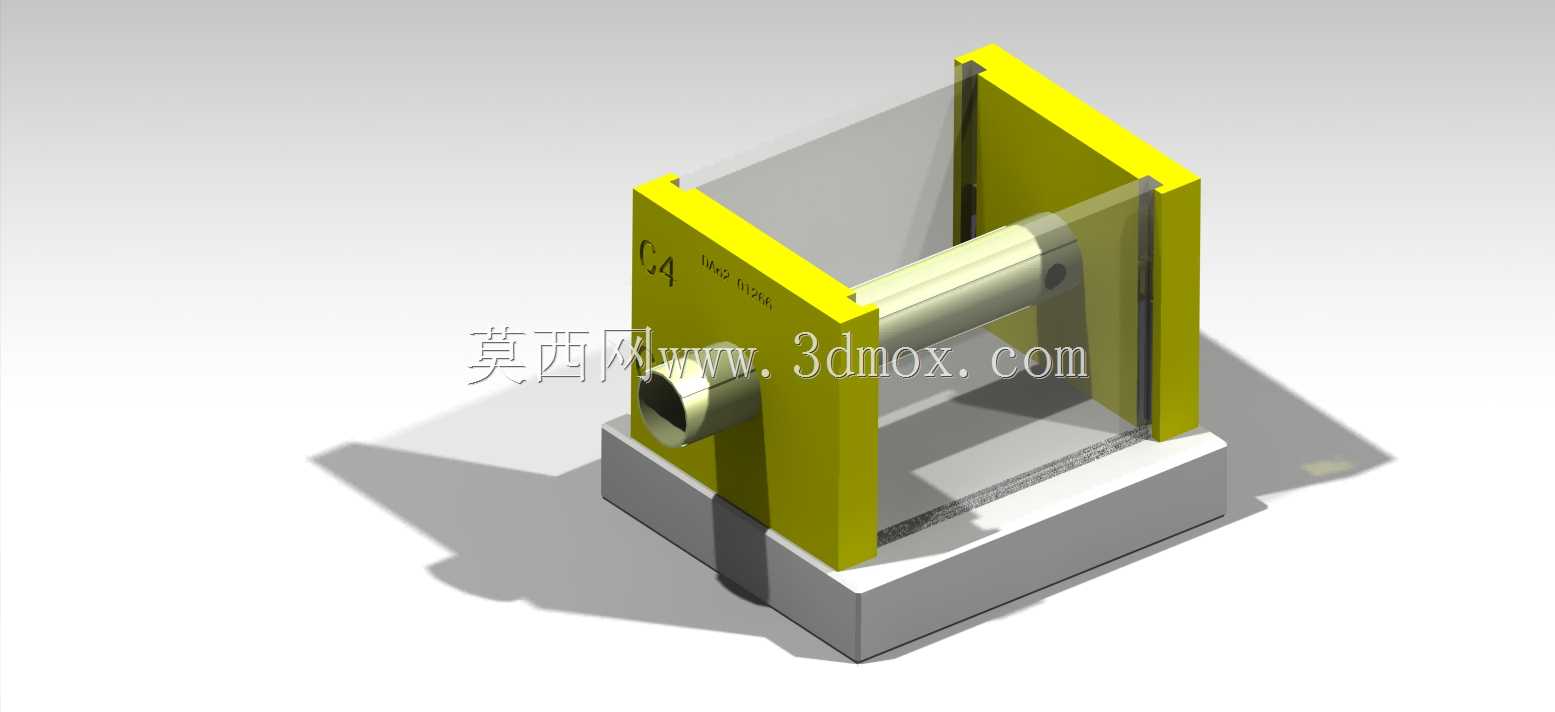

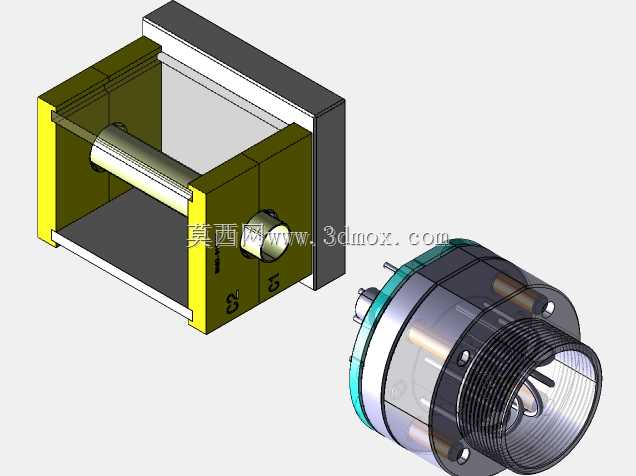

　　在五金冲压、密封件生产的车间现场，这类垫片校准工装是产线旁不可或缺的辅助加工组件，主要用于薄型金属垫片、非金属密封垫片冲切后的形位公差校准工序，解决冲切过程中垫片边缘翘曲、内孔与外圆同轴度超差的问题，避免不合格垫片流入后续装配环节，造成密封失效、连接间隙不均等装配故障。从结构设计逻辑来看，整套组件分为定位夹持单元与校准执行单元两部分，黄色框架式结构为定位夹持基座，采用U型开口的焊接式框架结构，底部设置带安装孔的方形底板，可直接通过T型螺栓固定在钳工台或者小型压力机的工作台上，安装边界的底板长宽尺寸适配常规工装台的T型槽间距，不需要额外加工过渡连接板，现场安装时仅需对齐槽位锁紧螺栓即可完成固定，大幅缩短工装换型的准备时间。

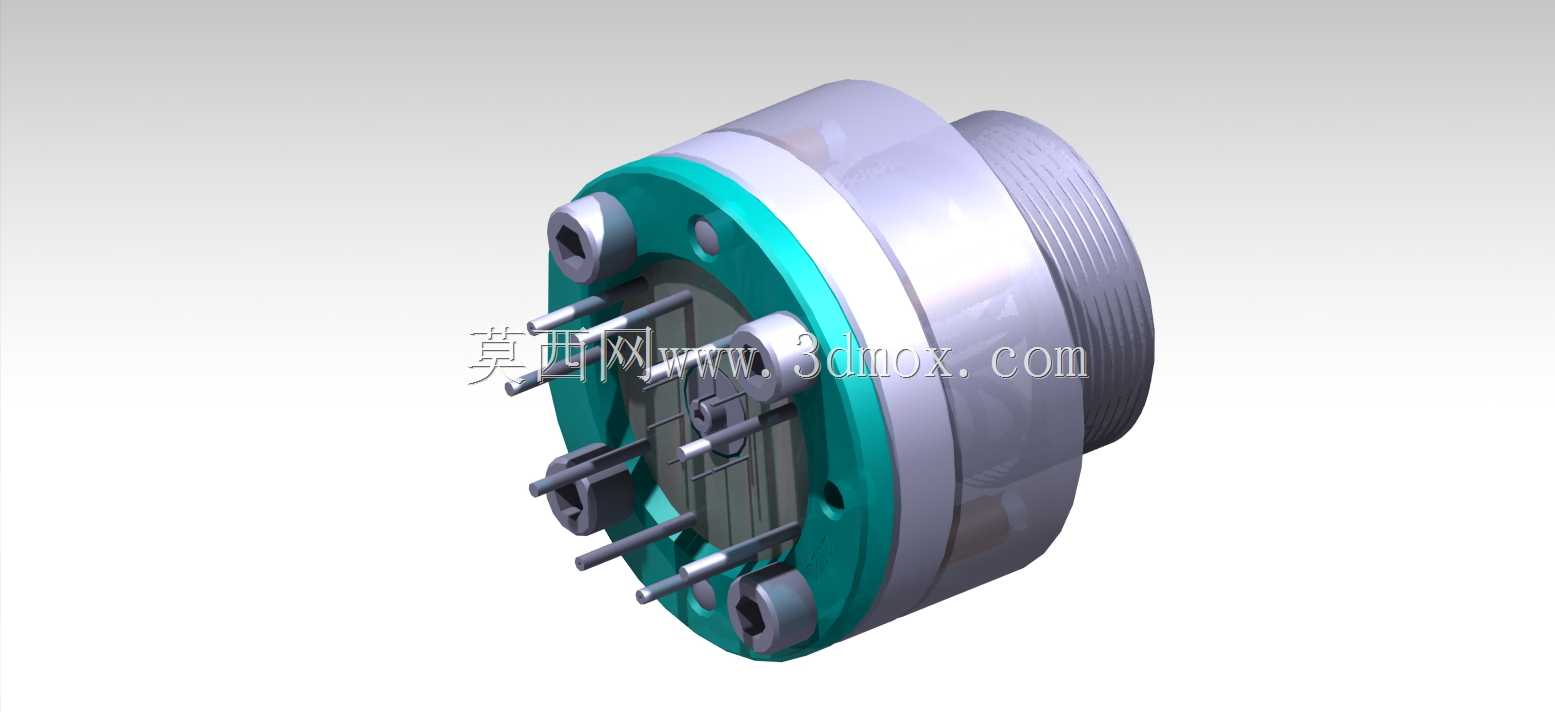

　　框架两侧的立板上开设同轴的导向孔，中间穿装的辊轴作为校准工位的承载基准，辊轴的直径公差控制在h6级别，与待校准垫片的内孔形成间隙配合，既保证垫片可以顺利套装到辊轴上，又能避免配合间隙过大导致校准过程中垫片偏斜。立板侧面预留的锁紧螺钉孔，可在辊轴穿装到位后锁紧固定，防止校准作业时辊轴发生轴向窜动，影响校准精度。旁边的筒式执行组件为校准压合单元，外壳采用阶梯轴式的圆柱结构，大端外侧设置防滑滚花，方便操作人员手动握持施力，小端的端面加工有与垫片外圆适配的环形压合面，压合面的平面度控制在0.02mm以内，保证压合时垫片受力均匀，不会出现局部压痕或者二次变形。组件内部集成的弹性顶针结构，可在压合过程中先顶住垫片内孔边缘进行预定位，

　　再通过环形端面完成整体压平校准，避免垫片在压合过程中发生径向移位。整套工装的设计没有采用复杂的气动或者液压驱动结构，完全适配小批量多品种的垫片生产场景，操作人员不需要额外的动力源接入，仅靠手动操作即可完成校准作业，对于厚度在0.1mm到2mm之间的金属垫片、聚氯乙烯垫片、橡胶垫片都有较好的适配性，只需要更换对应直径的辊轴与压合端盖，就可以适配不同规格尺寸的垫片校准需求，工装的整体重量控制在单人可搬运的范围内，方便在不同工位之间转移使用。从实际使用场景来看，这类工装常布置在冲床出料口的检验工位旁，操作人员从冲床接取刚冲切完成的垫片后，先目视检查外观缺陷，再将垫片套装到辊轴上，握持筒式压合组件沿辊轴轴向匀速推送，

　　通过压合面的挤压作用修正垫片的翘曲变形，同时依靠辊轴与压合内孔的配合，修正垫片内孔与外圆的同轴度偏差，整个校准过程单工位耗时不超过5秒，校准后的垫片平面度、同轴度可以满足绝大多数通用机械装配的公差要求，不需要再进行二次平磨或者整形加工，有效降低了小批量垫片生产的加工成本。在结构细节处理上，框架的所有棱边都做了R2的倒角处理，避免操作人员取放工件时被锐边划伤，辊轴的两端也加工有导入倒角，方便垫片快速套装对位，压合组件的外表面做了镀硬铬处理，提升表面耐磨性，长期使用后不会因为磨损出现压合面凹凸不平的问题，延长工装的整体使用寿命。安装底板上的安装孔采用长圆孔设计，允许在安装时进行±5mm的位置调整，抵消工作台T型槽的位置加工误差，降低工装安装的对位难度。
