通信模块热流场仿真结构设计方案

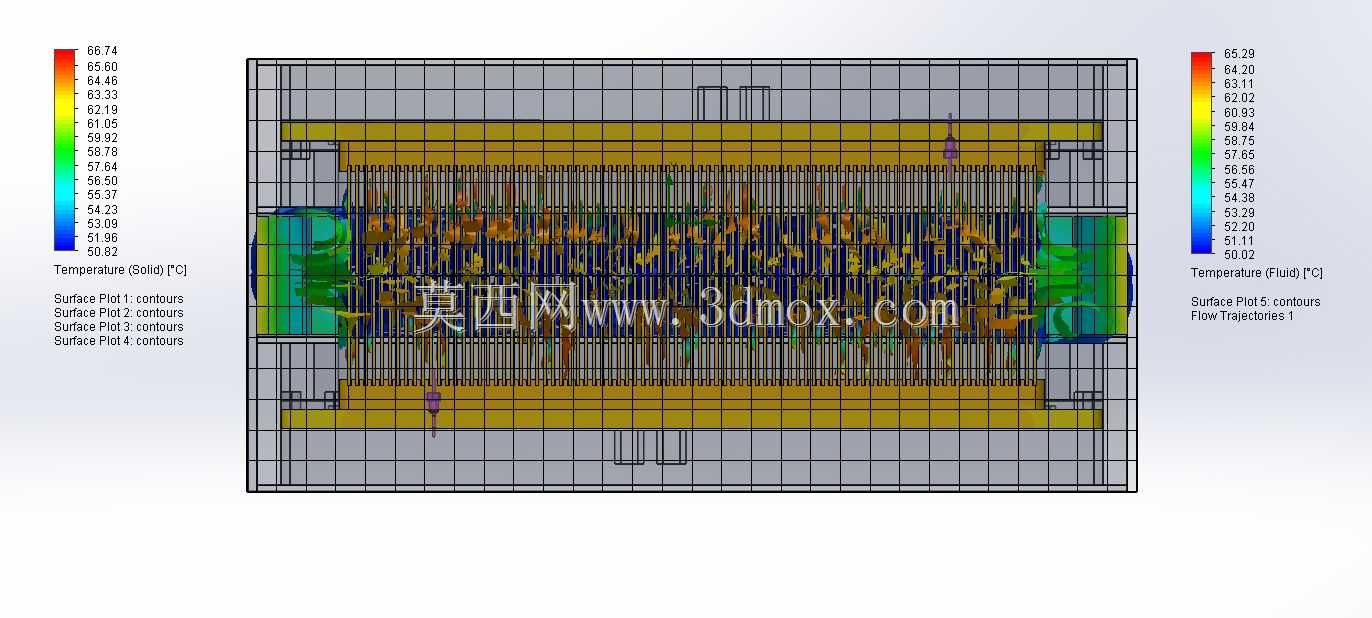

　　在通信基站、工业数据交换、嵌入式工控系统等场景中，通信模块的散热可靠性直接决定整套设备的连续运行寿命，不少户外部署的通信设备故障诱因都和模块局部热堆积、气流组织不合理直接相关，做这款模块的结构设计时，首先要平衡的就是板卡元器件布局、外壳防护等级、散热效率三者的矛盾，不能为了追求散热把外壳开得满是孔洞导致防护等级不达标，也不能为了密封把模块做成密闭腔体导致热量散不出去。从热仿真的云图结果能看到，模块内部的高温区集中在中部的功率器件排布带，这部分是信号处理芯片、电源转换器件的安装位置，也是整个模块的主要发热源，设计时特意把这部分的基板厚度做了局部加厚，同时在对应外壳内壁预留了导热衬垫的安装间隙，不用额外加装独立散热风扇，

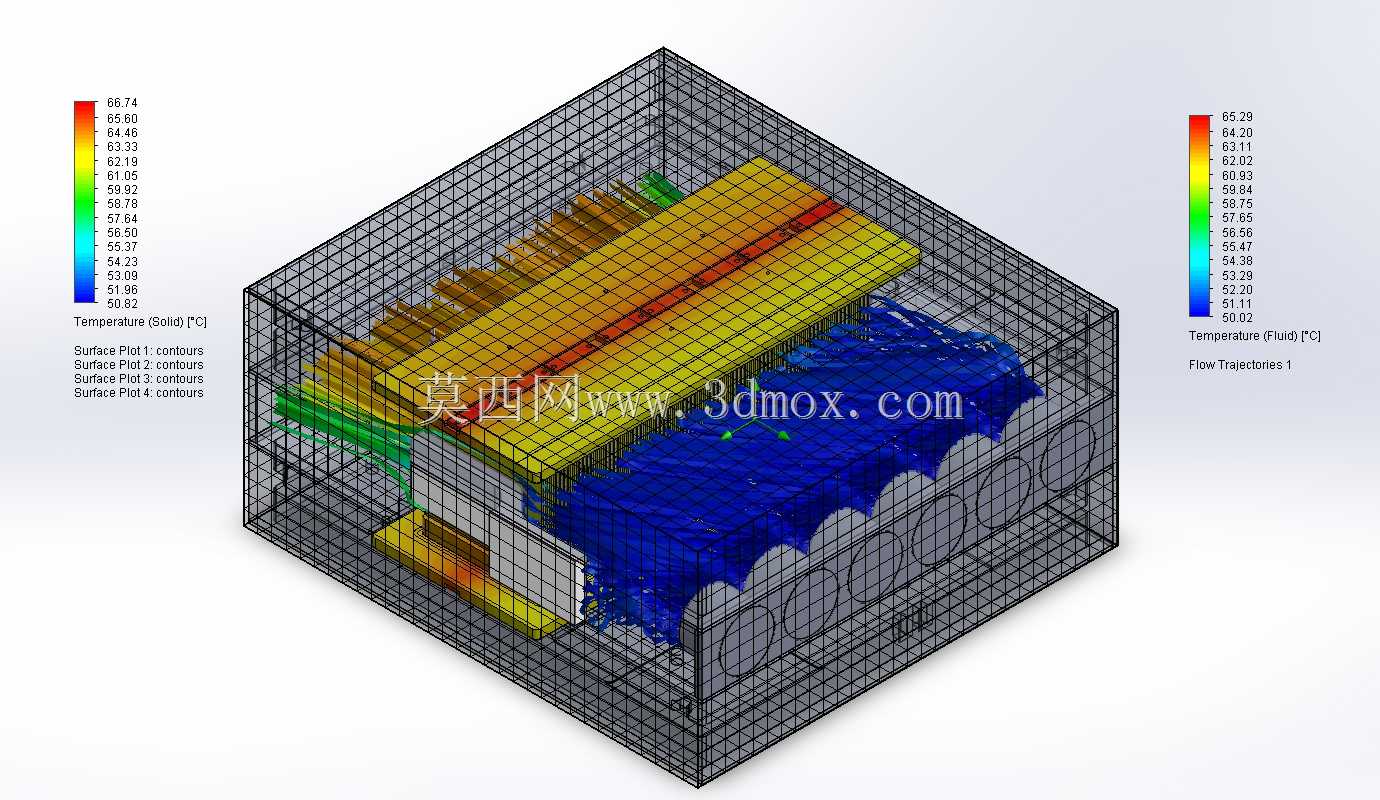

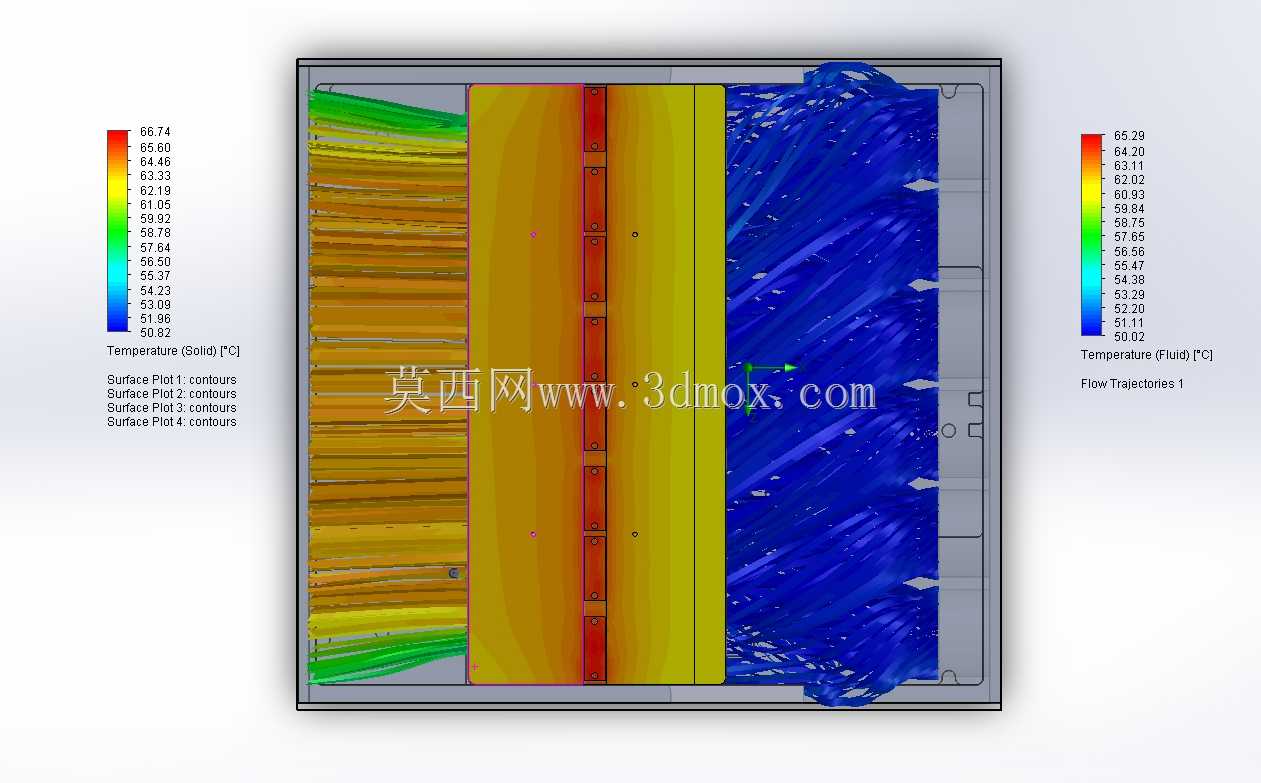

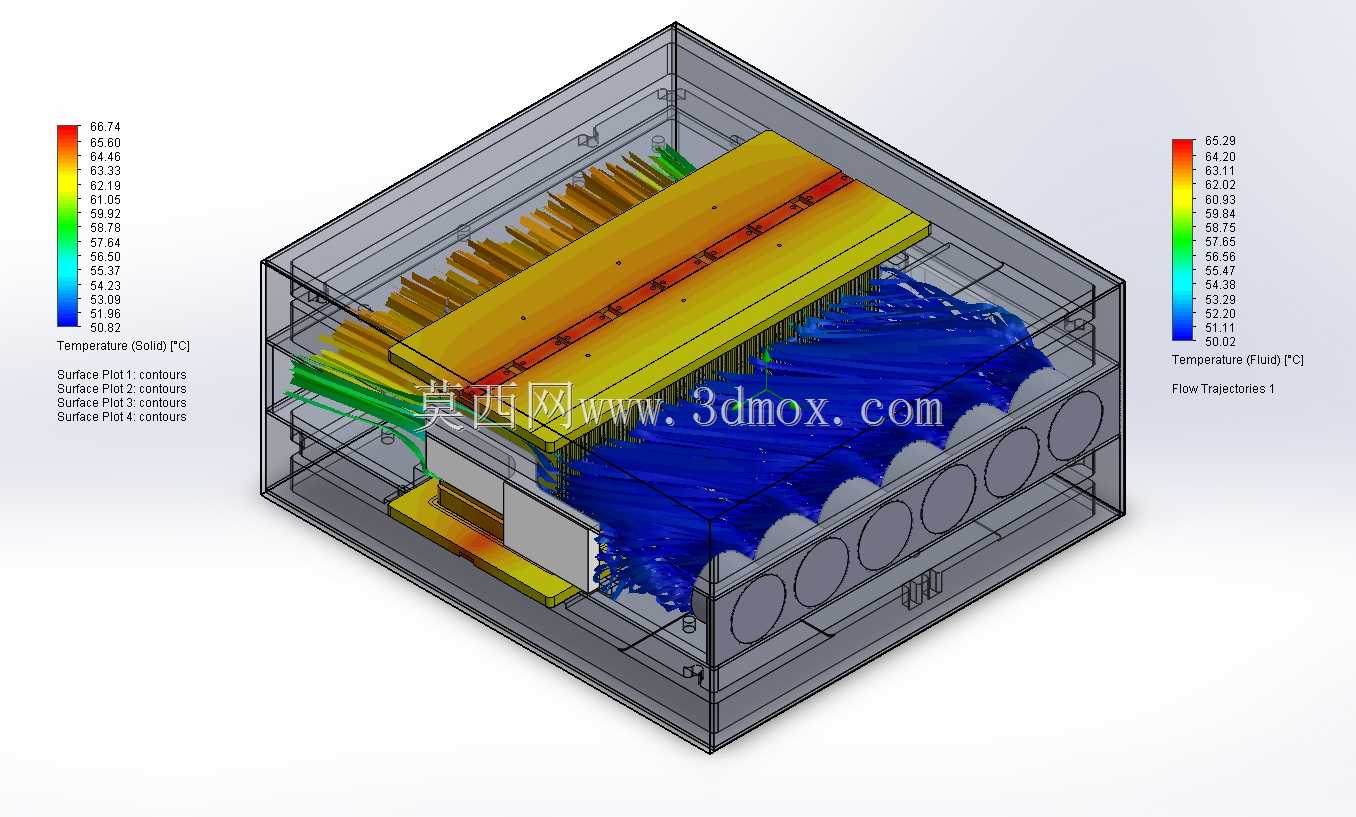

　　靠模块内部的冷热空气密度差形成自然对流，就能把核心区域的温度控制在元器件额定工作温度区间内。气流轨迹的仿真结果显示，模块进风侧的导流结构做了斜向切角处理，避免气流直吹板卡边缘的接插件区域，防止长期运行中灰尘随气流堆积在接插件引脚处造成接触不良，蓝色的低温气流从模块一侧进入后，顺着板卡和外壳之间的预留流道扫过整个发热区，裹挟热量后从另一侧的出风栅格排出，整个流道没有出现明显的涡流死区，不会在角落形成热量囤积。安装边界上，模块的外形采用标准19英寸机架适配的宽度尺寸，安装孔位完全兼容通用通信机箱的固定位，不用额外做安装转接件，模块的上下表面预留了3mm的安全间隙，和相邻板卡或者机箱结构件不会产生干涉，接插件的伸出长度控制在8mm以内，

　　插接线缆后不会超出机箱的前部走线空间。做结构设计时还考虑了不同部署环境的适配性，比如在高海拔低气压场景下，空气密度下降会导致自然对流散热效率降低，仿真时特意把低气压下的换热系数参数代入模型做了校核，确保在海拔4000米的部署环境下，核心器件的温度依然留有15℃以上的安全余量；在高温高湿的户外场景下，流道的设计避免了凝露直接滴落在板卡表面，气流的走向能把凝露顺着导流槽引导到模块底部的排水孔排出，不会造成电路短路。板卡的固定方式采用四角定位柱加中部减震垫的结构，运输过程中的振动不会导致板卡移位或者元器件虚焊，定位柱的高度统一为6mm，确保板卡和外壳底部之间留有均匀的流道空间，不会因为定位柱高度差导致板卡倾斜，

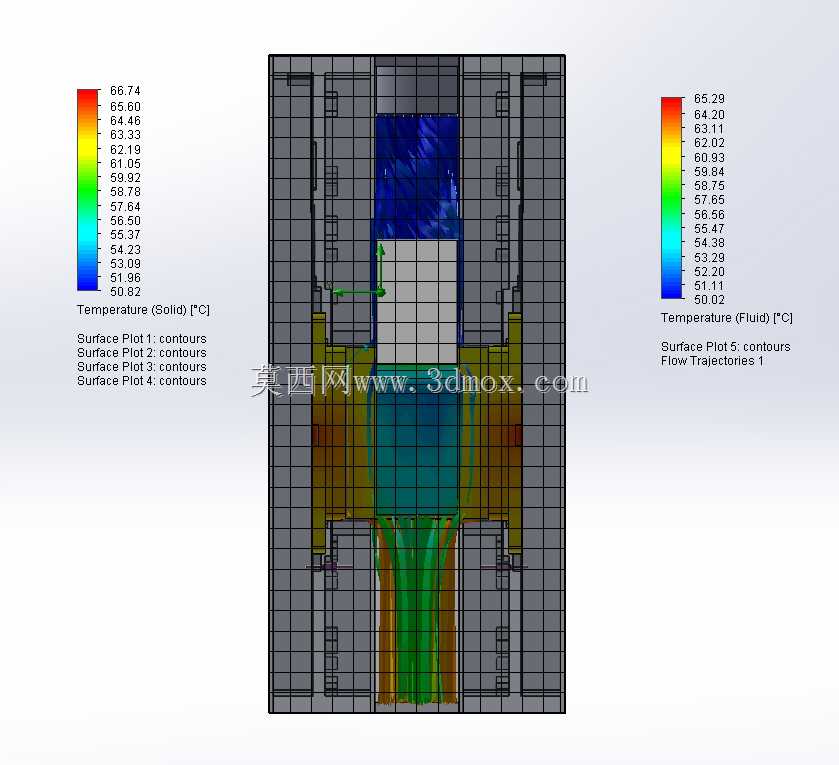

　　挤压一侧的流道造成散热效率下降。外壳的壁厚设计为1.2mm，采用铝合金挤压成型工艺，既保证了结构强度，又能通过外壳本体辅助传导一部分热量，外壳表面做了导电氧化处理，兼顾防腐蚀和电磁屏蔽的要求，不用额外加装屏蔽衬垫就能满足通信设备的电磁兼容标准。从仿真的温度梯度分布能看到，模块的温度从核心发热区向两侧呈均匀递减的趋势，没有出现局部温度突变的区域，说明导热路径的设计是连续的，没有出现热阻过大的结构断点，发热器件产生的热量一部分通过导热衬垫传导到外壳表面散出，一部分通过内部对流的气流带到出风侧排出，两种散热路径的占比经过多轮迭代调整，最终做到了在无风扇的被动散热条件下，满负载运行时的最高温度比同规格常规模块低7℃左右，同时运行噪音为零，适合用在对噪音有要求的办公区通信机柜、医院设备间这类场景。
