两用垫片注塑成型模具结构设计

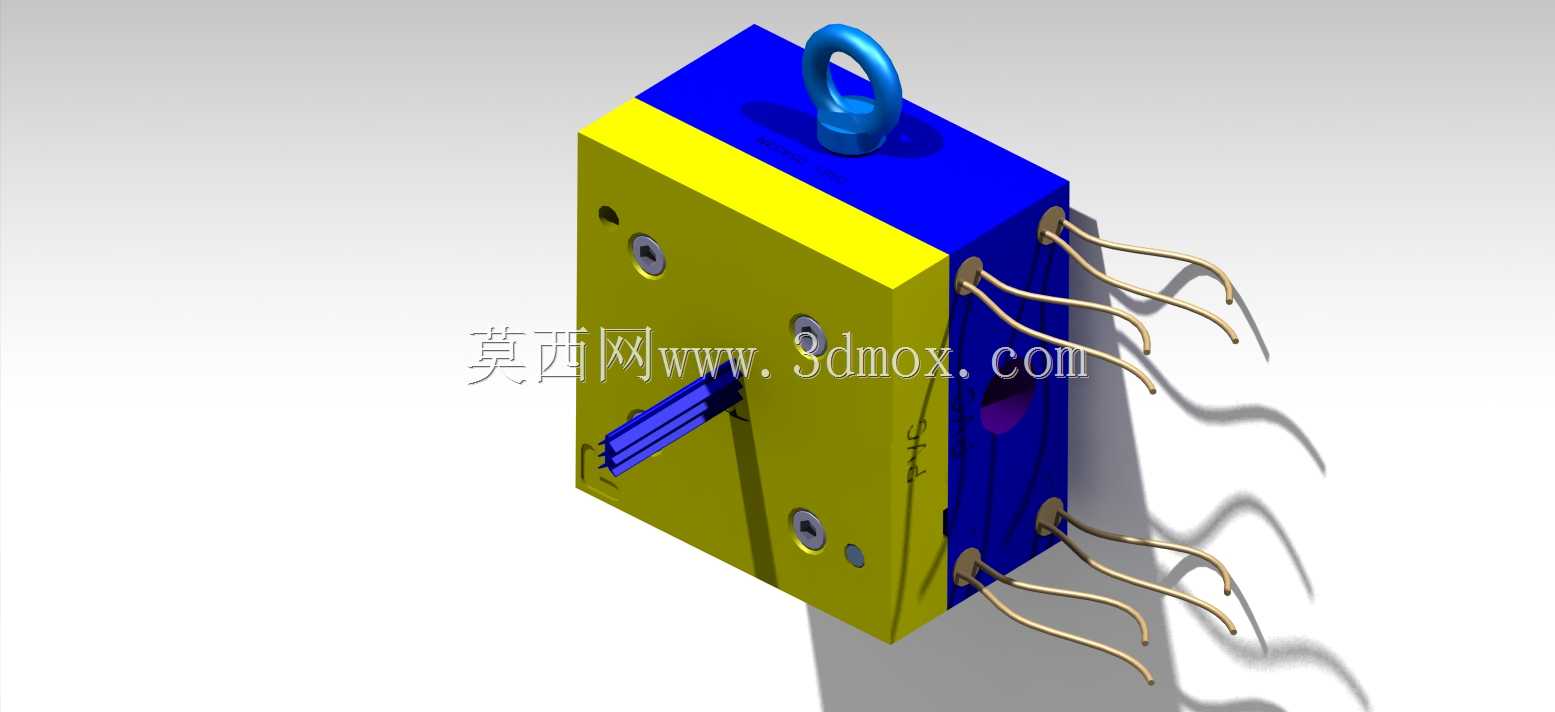

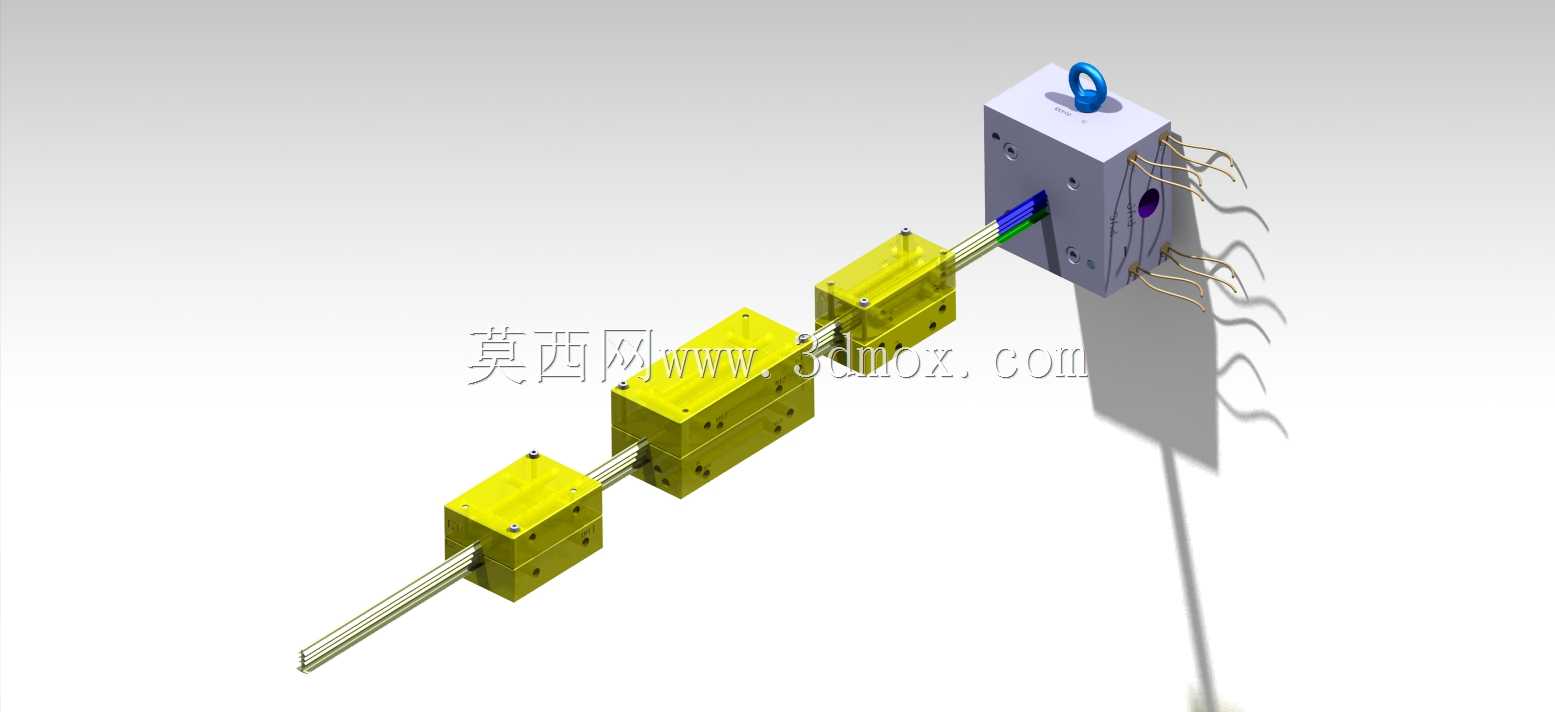

　　这套结构针对ABS与PVC两种材质垫片的共模生产需求设计，日常应用场景覆盖电子接插件密封、小型气动元件隔振、低压管路端面静密封等多个领域，可同时适配两种不同流动性、收缩率的热塑性塑料成型，避免了单材质模具频繁换模、调机的冗余工序。从实际生产用途出发，模具采用了直排式多腔布局，沿主流道方向依次排布四个成型工位，每个工位对应独立的分流道与浇口结构，可根据生产排程需求单独控制某一腔的进料状态，既可以单批次生产单一材质垫片，也能通过切换进料支路同时生产两种不同材质的垫片，适配小批量多品类的柔性生产需求。

　　设计过程中首先考虑了两种材质的成型特性差异，ABS材料流动性中等、成型收缩率稳定在0.4%-0.8%区间，PVC材料热稳定性差、流动性对温度敏感度高，因此在流道设计上采用了渐变截面的冷流道结构，主流道入口直径匹配标准注塑机射嘴尺寸，沿出料方向逐步扩大截面，减少熔体流动过程中的剪切热，避免PVC材料在流道内长时间停留发生分解。分流道采用圆形截面设计，表面抛光至Ra0.8以下，降低熔体流动阻力，每个成型腔的浇口采用侧浇口结构，浇口截面尺寸根据两种材质的流动特性做了折中设计，既保证ABS填充时的充模速度，也避免PVC填充时出现浇口处剪切过热的问题。

　　成型部分的模腔尺寸根据两种材料的平均收缩率做了补偿计算，垫片的密封面平面度要求控制在0.02mm以内，因此模腔镶件采用了预硬钢整体加工，成型面做了镜面抛光处理，避免成型后垫片表面出现流痕、缩印等缺陷，影响密封性能。模具的冷却系统采用了分层回路设计，定模侧的冷却回路贴近模腔表面，回路间距根据模腔热分布做了差异化排布，浇口附近区域回路间距更小，带走熔体填充时产生的集中热量，动模侧的冷却回路同时环绕顶出机构布置，既控制模温均匀性，也避免顶出杆因局部过热出现卡滞。

　　顶出机构采用了顶板顶出与顶杆顶出结合的复合结构，针对垫片薄壁、易变形的特点，顶出力均匀分布在垫片的非密封面区域，避免顶出过程中垫片出现翘曲、顶白等缺陷，顶出行程根据垫片的脱模斜度做了精确计算，保证垫片完全脱离模腔后再落下，不会出现粘模情况。模具的安装边界适配标准卧式注塑机的装模尺寸，定模侧定位圈直径匹配注塑机定位孔标准，浇口套球面半径与射嘴球面半径做了适配设计，避免注射过程中出现溢料问题，动定模的导柱导套采用了可拆卸式结构，长期生产出现磨损后可快速更换，减少模具维护的停机时间。

　　整套结构在设计时还考虑了生产过程中的排气需求，在模腔的熔体最后填充位置开设了深度0.02mm的排气槽，排气槽连通模具外部，避免填充过程中模腔内的气体无法排出，导致垫片出现烧焦、缺料等缺陷。针对PVC材料成型时可能产生的少量腐蚀性气体，模腔镶件表面做了镀铬处理，提高模具的耐腐蚀性能，延长模具使用寿命。日常生产时，只需根据生产的材质调整料筒温度、注射压力与保压时间参数，无需更换模具核心部件，即可快速切换生产品类，大幅降低了小批量垫片生产的模具投入成本与换模调试时间。
