渐进式模压机用长条形成型压条结构

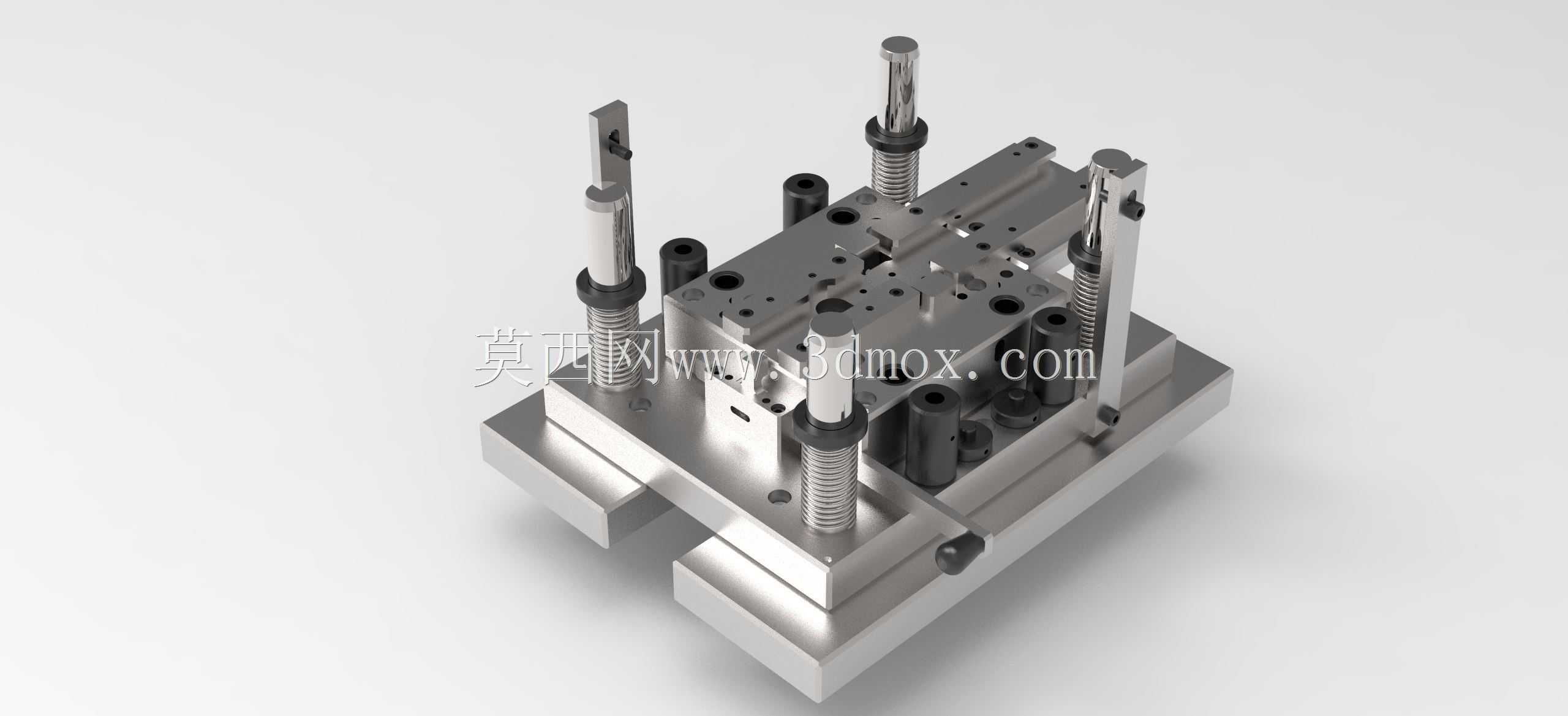

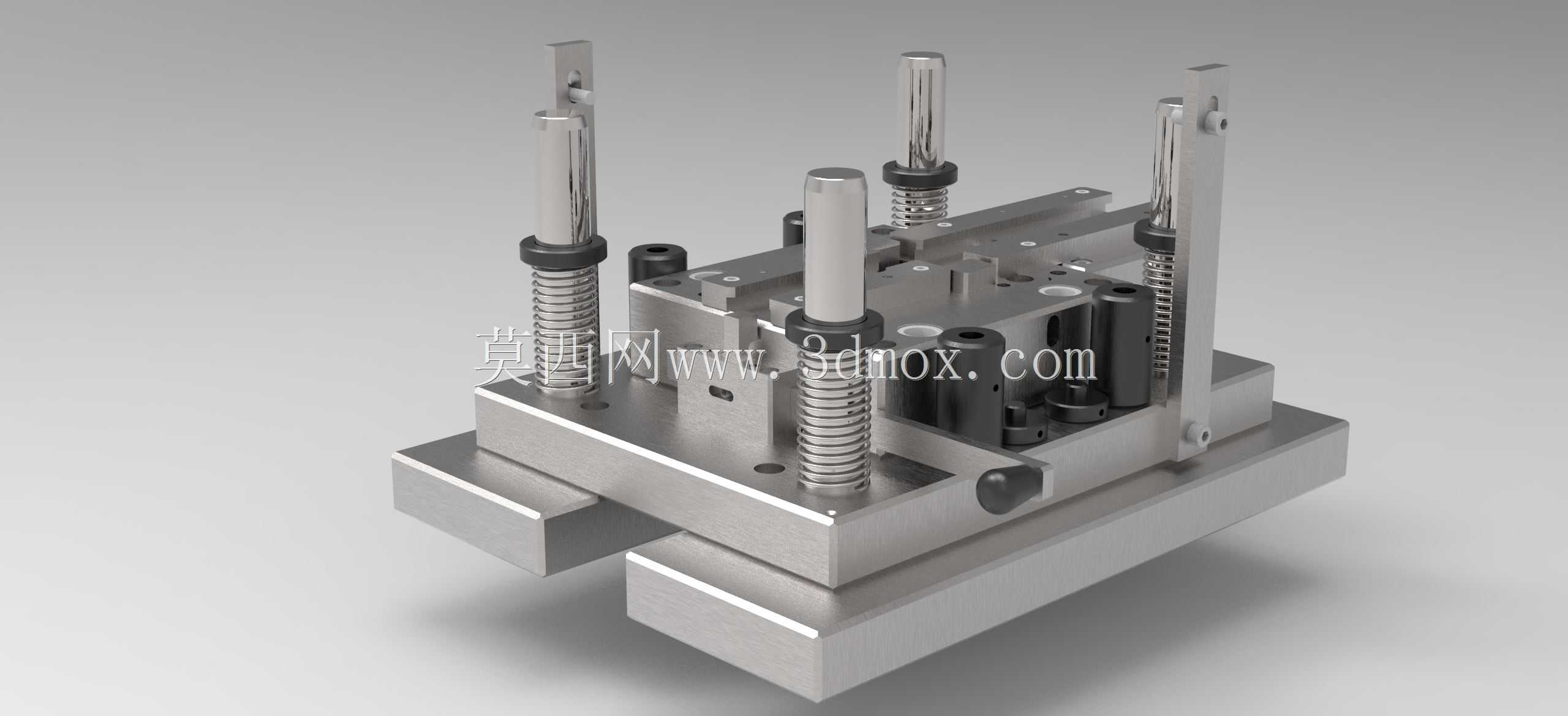

　　在连续模压加工产线里，这类长条形压装构件是渐进式模压机上直接参与工件成型的核心接触部件，日常多安装在多工位级进模的上模座对应工位，配合模架的往复行程完成带料的逐步压型、定位与校形工序，覆盖五金薄带材冲切后成型、复合材料片材热压定型、长条状五金件连续折弯压装等多个加工场景，是替代零散分体压块、保障长尺寸工件成型一致性的关键结构件。从实际使用场景来看，这类压条适配的渐进式模压机多承担小尺寸长条零件的连续加工任务，比如消费电子内部的金属弹片连接条、文具类金属装订构件、小型五金配件的连续压型工序，加工时带料从模具入料端逐步送入，每一次滑块下行，压条上对应位置的成型面就会对带料对应工位施加设定的压合力，配合下模的型腔完成局部成型，

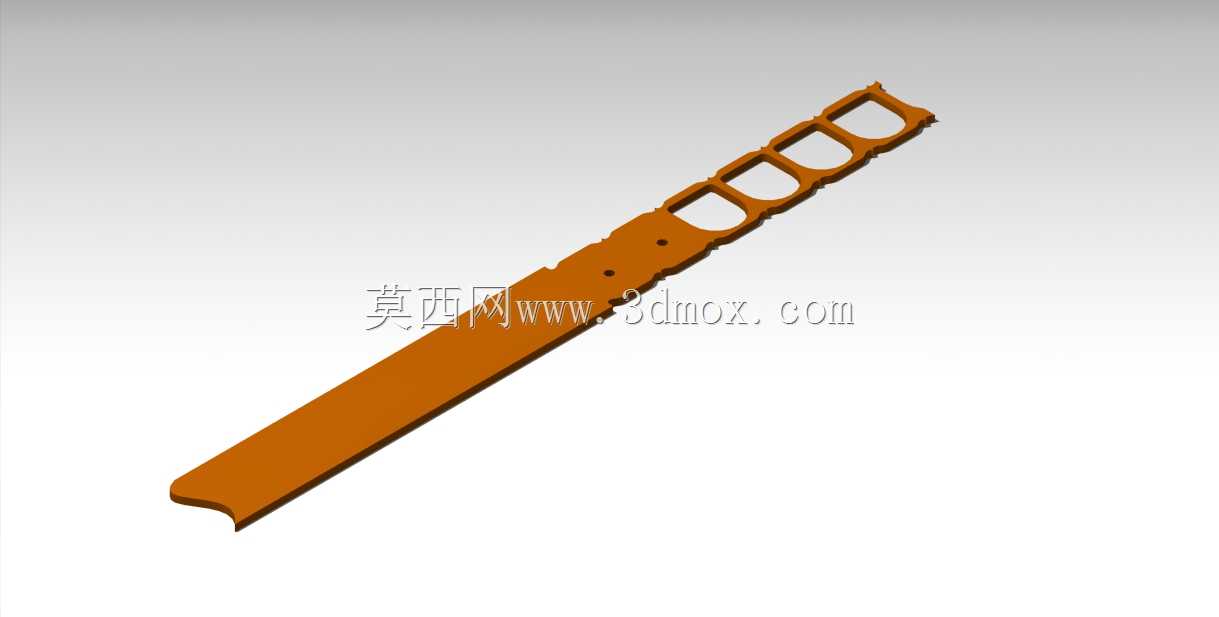

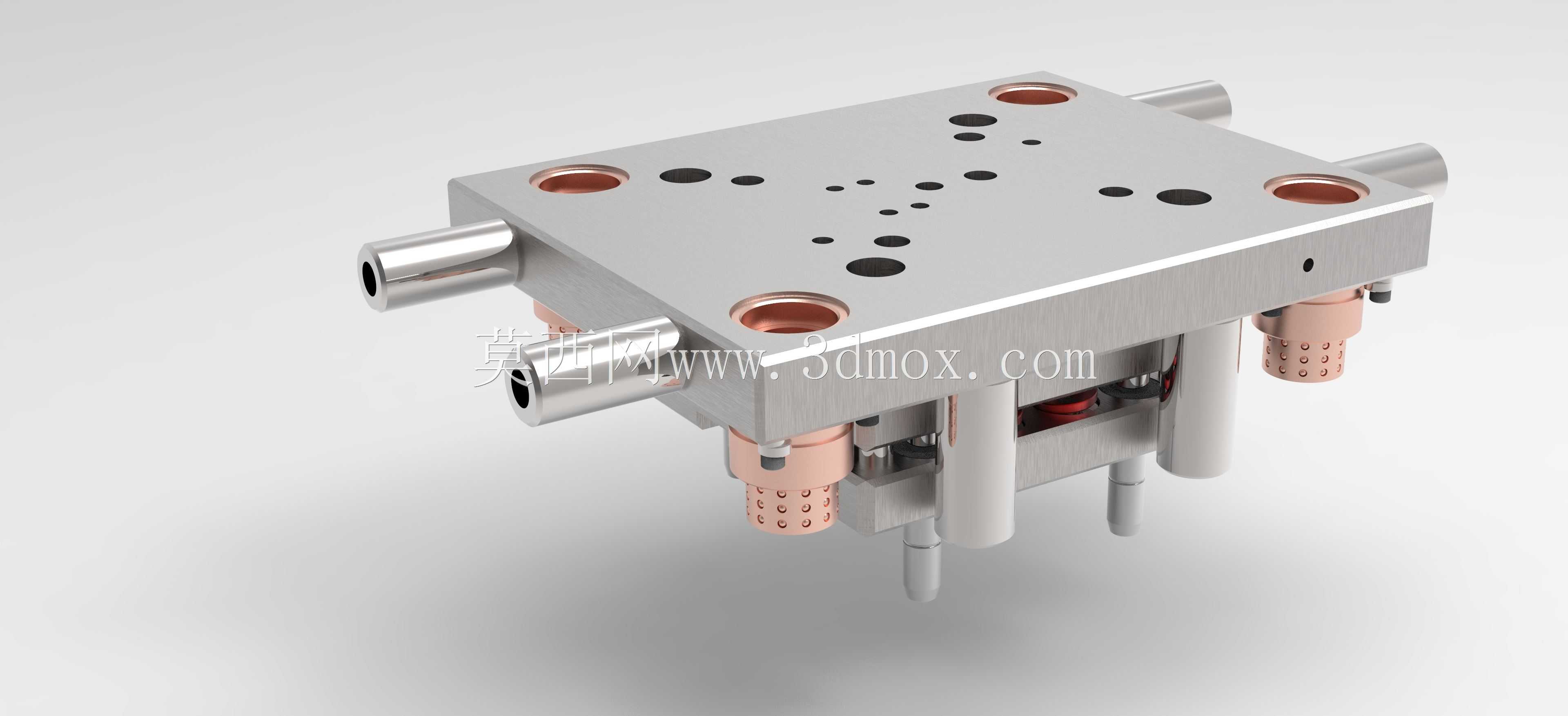

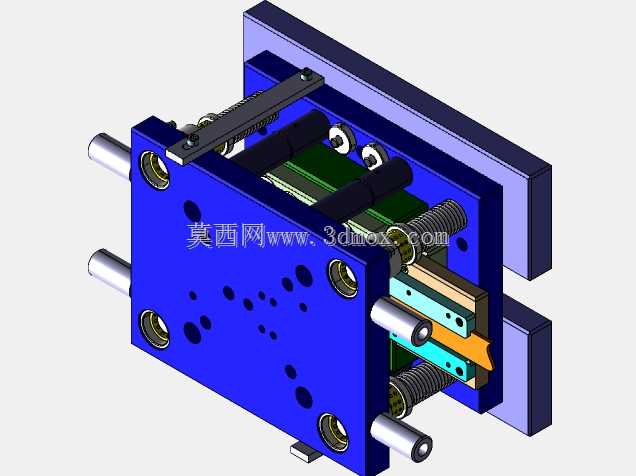

　　随着工位递进，最终在出料端得到完整的成型工件，相比多副单工序模具分散加工，搭配这类整体压条的渐进模能把多道成型工序整合在同一台设备上，减少工件多次装夹带来的定位误差，也能降低操作人员的上下料频次，适配每分钟30-80次的连续冲压节拍，稳定量产时的产品尺寸一致性。从功能特性上看，该压条采用整体长条式结构，主体为等厚的平直段，一端设计有连续的镂空成型槽位，每个槽位的轮廓对应单工位的成型型腔边界，压合时槽位边缘会先接触带料完成预压定位，避免带料在压合力作用下发生窜动，平直段上预留的两个小孔为安装定位孔，装配时穿过定位销与上模固定板完成精准定位，抵消连续冲压时的横向剪切力，防止压条长期受交变载荷出现位置偏移。压条的非成型端做了斜切收边处理，

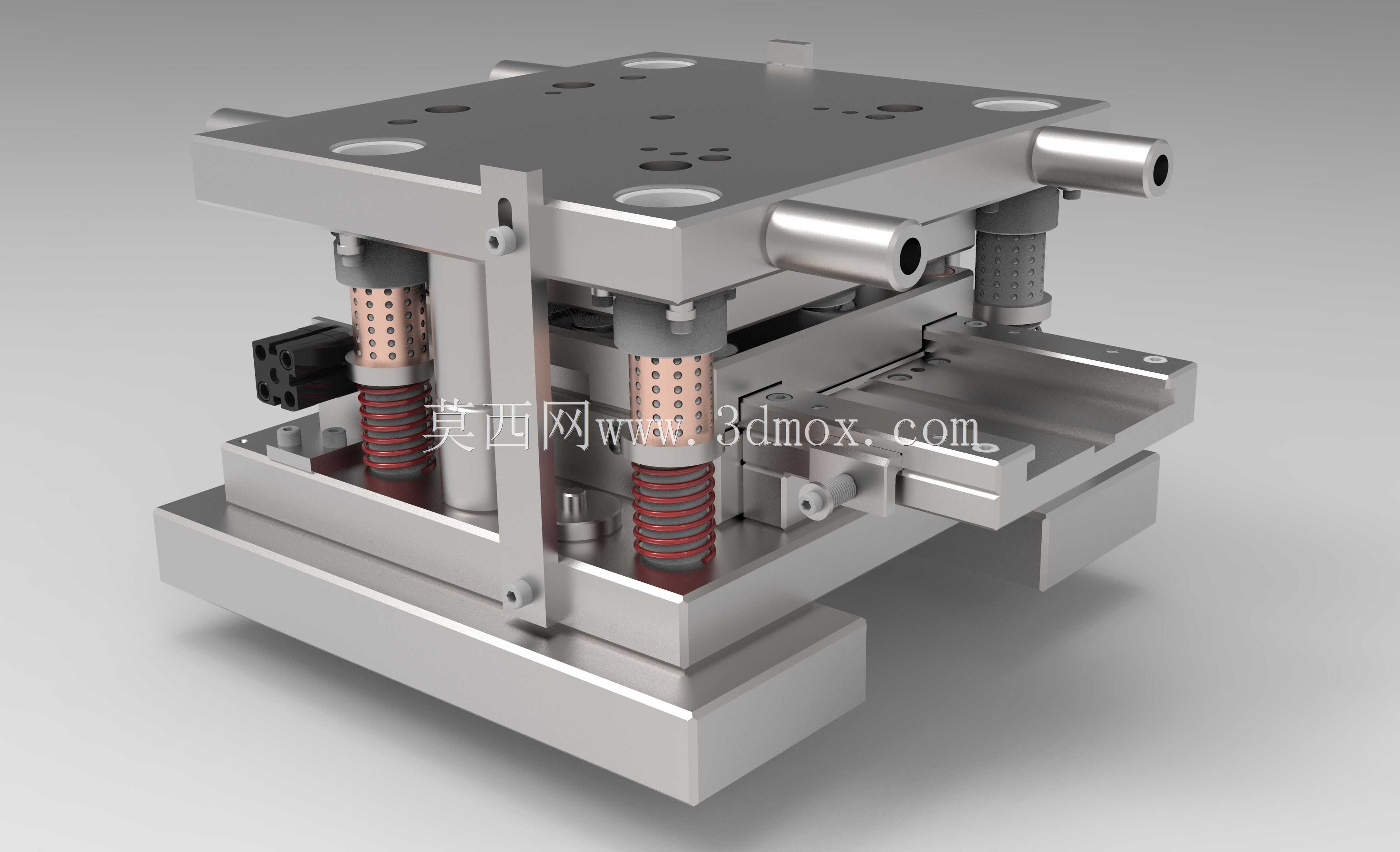

　　这个结构并非随意设计，而是对应模具入料端的带料导向间隙，斜切面能在带料送入出现轻微偏斜时起到导正作用，避免带料端头顶撞压条端面造成带料折损或者压条崩边。从设计思路层面拆解，这类压条在建模阶段首先要匹配对应模压机的滑块安装面尺寸，整体长度不能超出上模固定板的有效安装边界，宽度要适配下模型腔的排布间距，每个镂空槽位的中心距要和级进模的送料步距完全一致，否则会出现工位错位，导致成型工件的局部特征偏移。压条的厚度设计需要兼顾刚性与安装空间，过薄会在长期压合过程中出现中部挠曲变形，导致压合力分布不均，出现工件局部压不实、成型轮廓不到位的问题；过厚则会占用上模的弹簧安装空间，影响卸料板的行程范围。建模时成型槽位的边缘都做了微小的圆角过渡，

　　避免尖锐棱边在压合过程中剪切带料表面，造成工件边缘出现毛刺或者压痕，同时也能减少压条自身的应力集中，降低长期受交变载荷出现开裂的风险。安装边界方面，该压条的两个定位孔中心距严格匹配标准模架的上模固定板孔位规格，装配时压条的上表面与上模固定板完全贴合，成型面的高度差控制在0.02mm以内，保证每个工位的压合深度一致，压条安装完成后，其两侧与模架导料板的间隙控制在0.1-0.15mm，既不会因为间隙过小出现卡滞，也不会因为间隙过大出现横向窜动。在实际维护中，这类压条属于易损工装部件，当成型槽位的边缘出现磨损塌角时，可直接拆卸更换，不需要更换整套模具，能大幅降低产线的维护成本与停机时间，建模时将安装孔、成型槽位的参数做标准化处理，也能快速适配同系列不同步距的级进模工位，减少重复设计的工作量。
