黄铜材质气体压力控制阀体结构设计

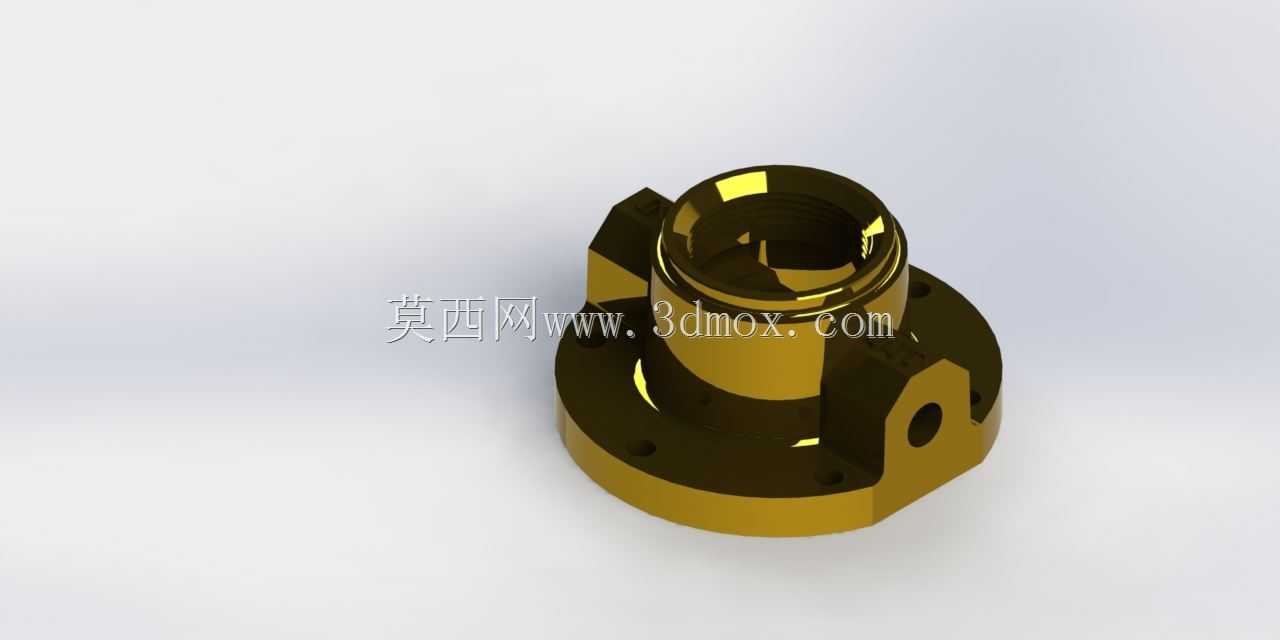

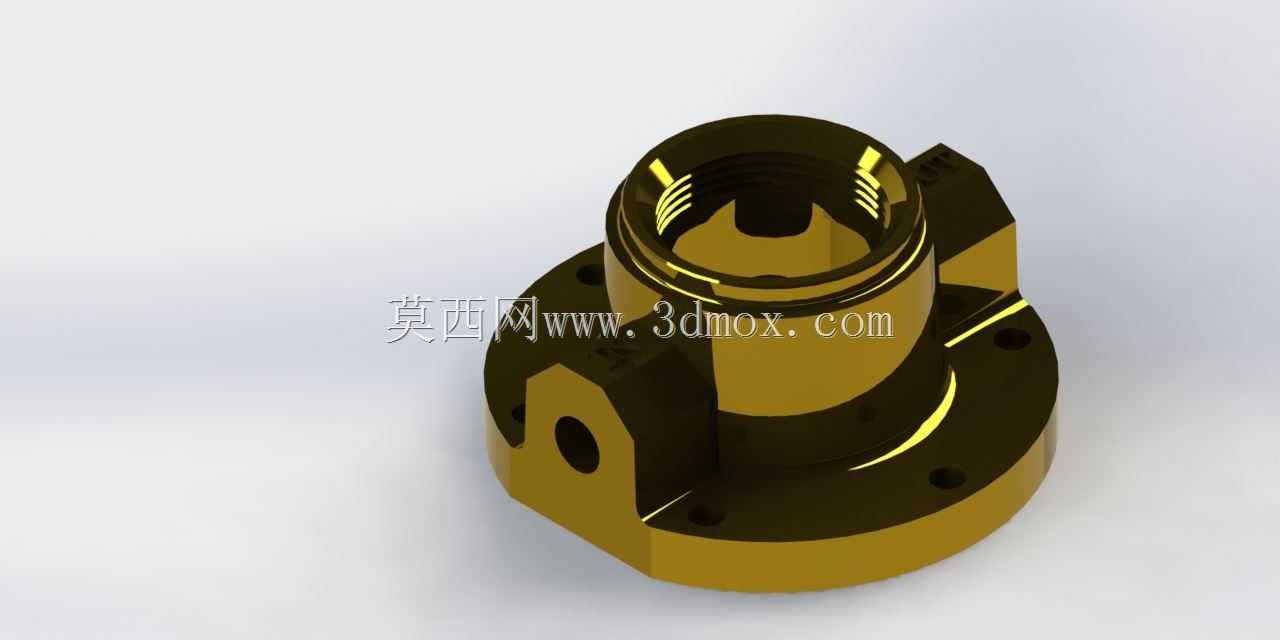

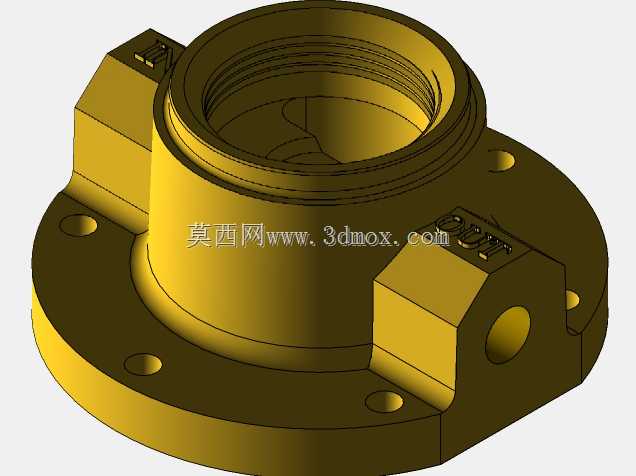

在气动控制回路、工业气体输送管网、实验室气路系统以及小型压缩空气配套设备中，这类带法兰安装基座的黄铜压力附件是稳定气路压力、衔接不同通径管路的核心配套构件，日常工况中常被安装在气源处理单元的输出端、压力监测点位的前端，或是执行气缸的进气侧，用来承载压力传导、管路转接的功能，部分同结构构件还会集成小型压力取能通道，为外接的压力指示装置提供稳定的取压口。从结构设计逻辑来看，主体采用一体式黄铜切削加工的构型，底部带圆形法兰安装盘，盘面上均匀分布多个沉头安装孔，安装时可通过内六角螺栓直接固定在设备的安装面板或是气路集成块上，安装孔的位置度公差控制在0.05mm以内，能保证安装后主体轴线与安装面保持垂直，避免侧向应力长期作用导致的螺纹接口漏气问题。上部的内螺纹接口采用标准管螺纹设计，螺纹牙型经过精密加工，啮合时配合生料带或是金属密封垫即可实现高压下的静密封，接口内部做了15度的导向倒角，安装外接管路时不会刮伤密封件，也能降低管路对接时的对中难度。主体侧面伸出的两个带孔凸台，是专门设计的侧向取压/转接接口，接口内同样加工有细牙内螺纹，可用来连接小型压力表、压力传感器或是泄压支路，凸台与主体的衔接处做了R3的圆角过渡，避免切削加工时的应力集中，也能降低长期受气压脉动载荷时出现开裂的风险。主体内腔的流道做了圆弧过渡处理，没有直角拐点，高压气体流经时不会产生明显的涡流噪声，也能减少气体带有的微量杂质在流道拐角处沉积堵塞的概率，流道的表面粗糙度控制在Ra1.6以下，能降低气体流动的沿程阻力，减少压力损失。从安装边界来看，底部法兰盘的外径尺寸适配常规的25mm、32mm通径气路安装位，整体高度控制在50mm以内，安装后不会占用过多的设备上部空间，侧面凸台的伸出长度较短，在密集排布的气路组中不会和相邻的阀件产生安装干涉。设计时特意将主体壁厚控制在3mm以上，按照1.6MPa的额定工作压力做强度校核，安全系数达到3倍以上，即使遇到短时的压力冲击，也不会出现壳体变形或是破裂的问题。黄铜材质本身的自润滑特性和抗腐蚀能力，让这类构件可以适配压缩空气、氮气、惰性气体等多种常见工业气体的输送场景，不需要额外做表面防腐处理，长期使用也不会出现锈屑脱落污染气路的问题，适合用在对气路清洁度有一定要求的精密气动设备、医疗供气设备配套场景中。在实际建模过程中，所有的螺纹特征都按照实际加工的牙型参数绘制，安装孔的沉头深度、凸台的位置尺寸都严格遵循机械加工的工艺要求，没有出现无法加工的倒扣或是薄壁结构，导出的工程图可以直接用于数控车床的加工程序编制，也能用于气路系统的装配干涉检查，提前预判安装时可能出现的管路磕碰、螺栓空间不足等问题。这类构件虽然结构不算复杂，但细节处的尺寸设计直接影响长期使用的可靠性，比如法兰盘和主体衔接处的退刀槽宽度、螺纹收尾的长度，都要符合通用机械加工的规范，否则批量生产时会出现加工难度大、废品率高的问题，建模时这些工艺细节都做了完整还原，能给后续的生产加工、装配调试提供准确的三维参考。
