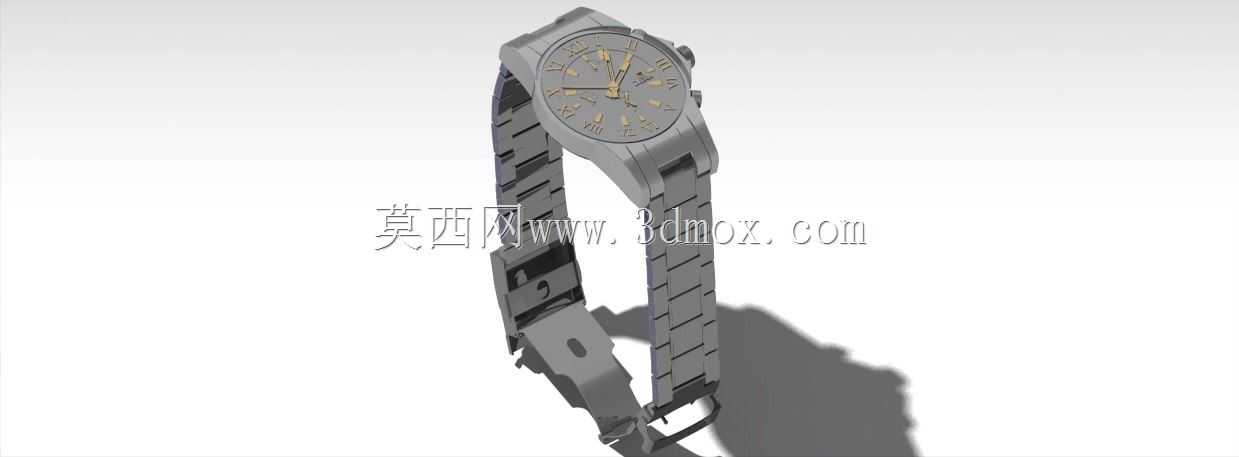

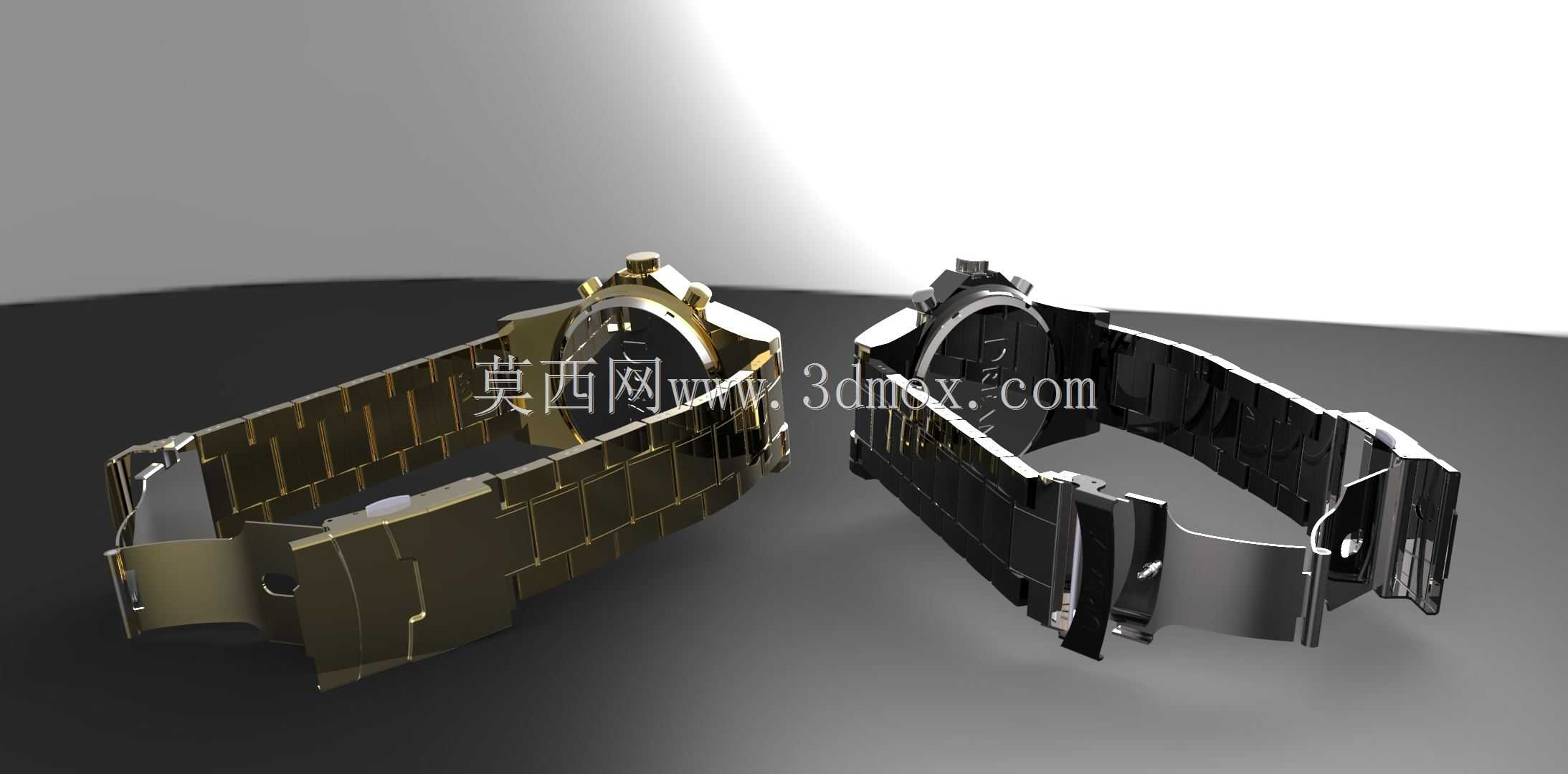

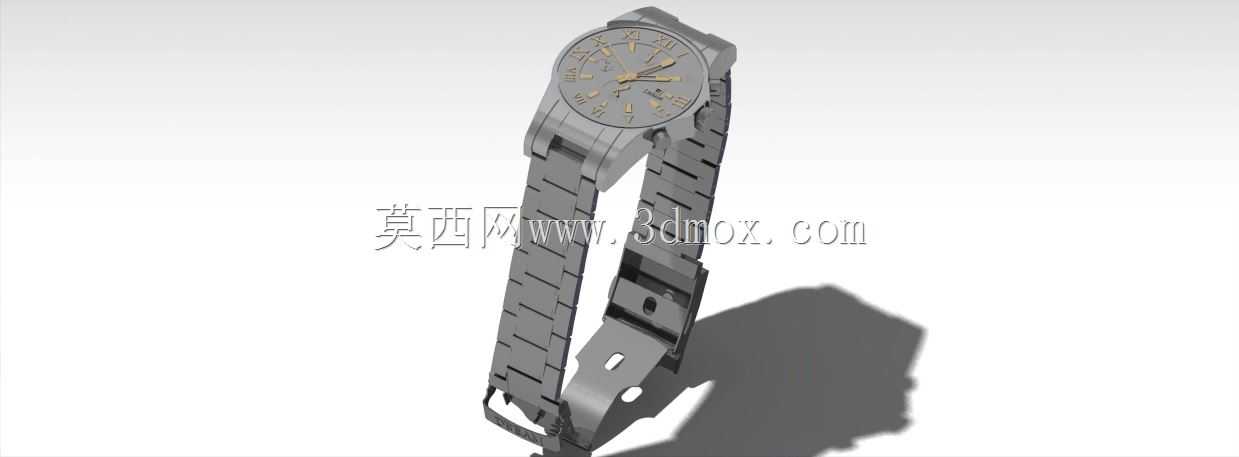

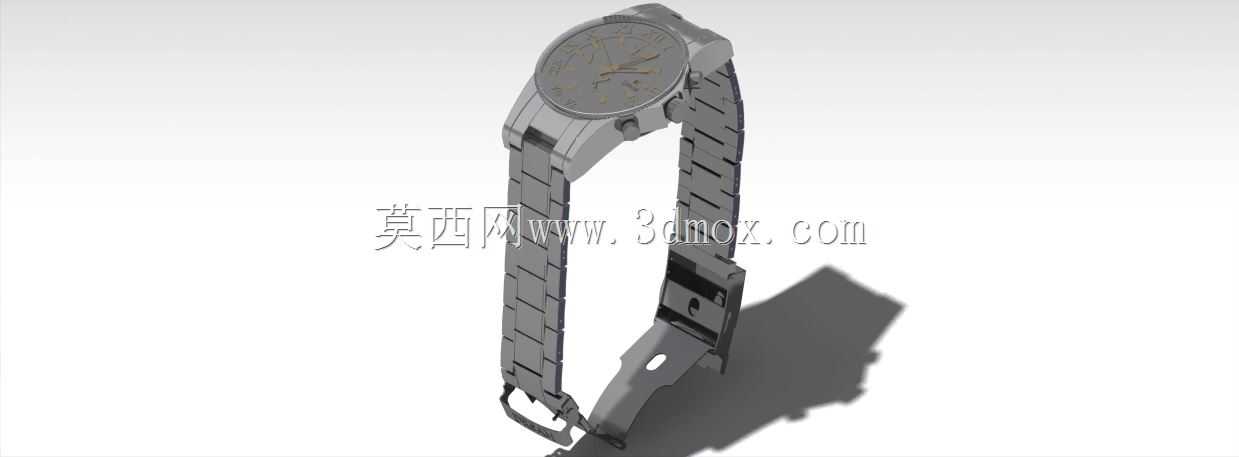

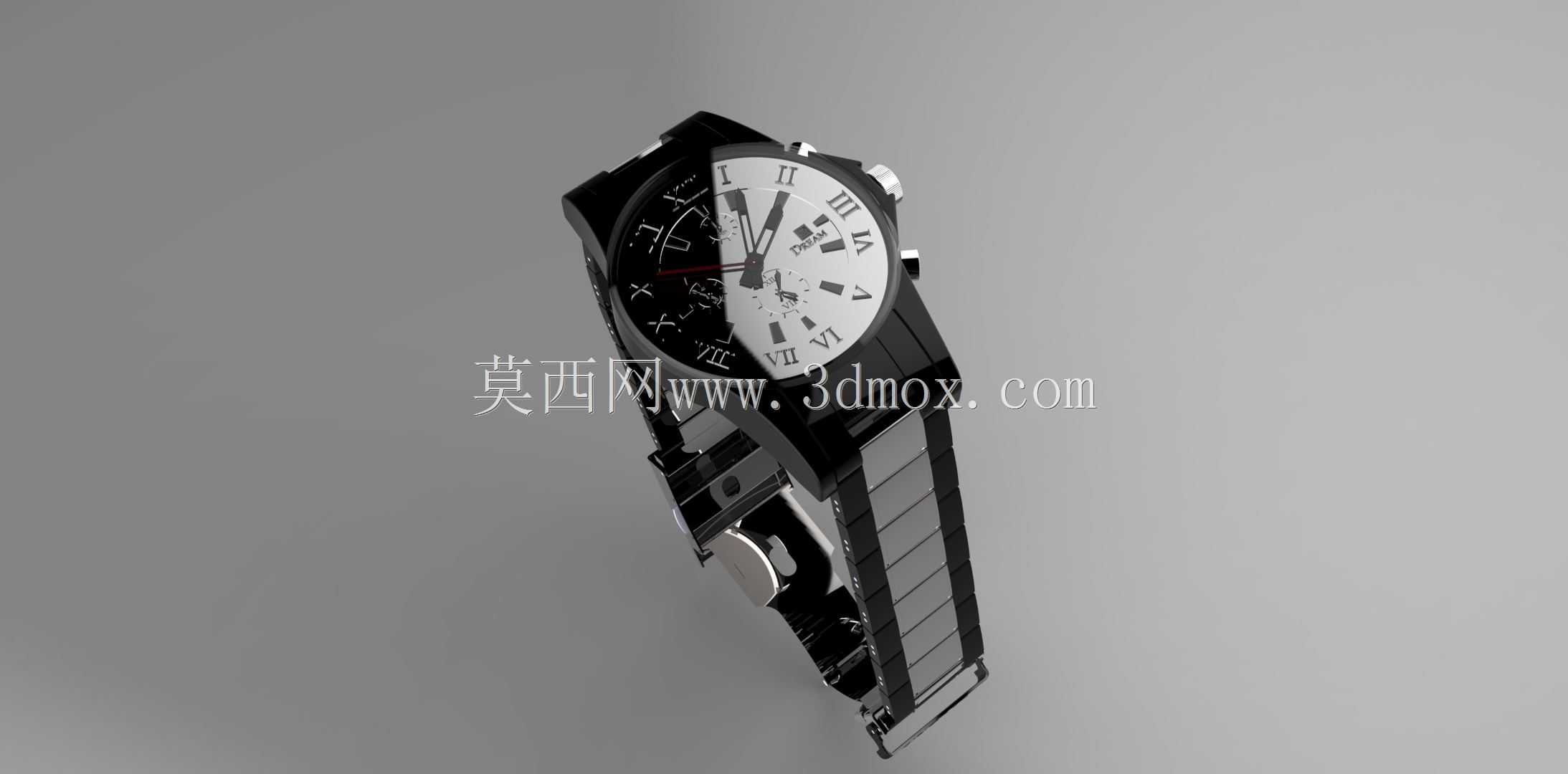

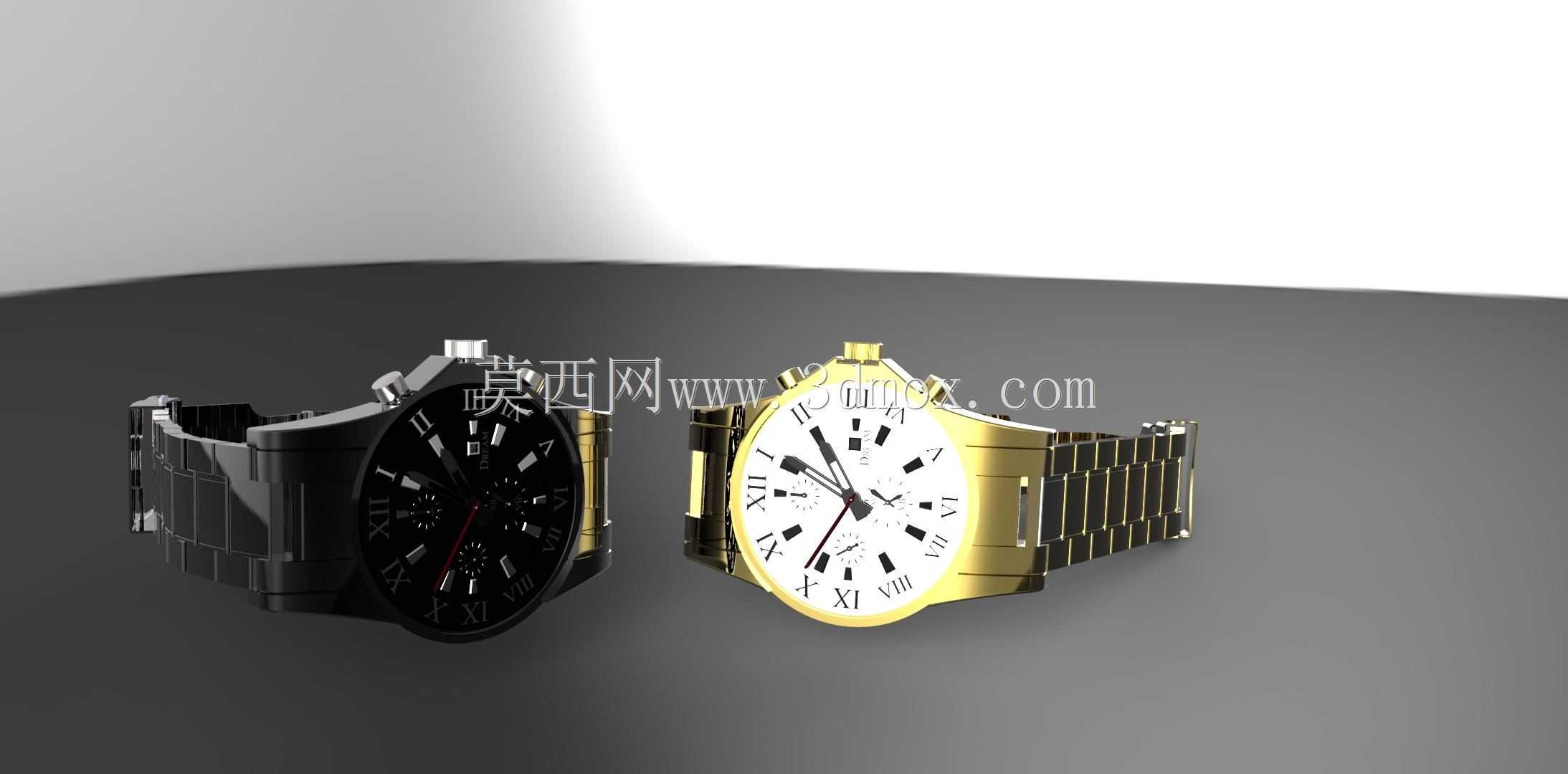

金属表带腕表结构三维设计

　　本次呈现的腕表三维结构设计，核心围绕日常腕部穿戴的实际使用场景展开，覆盖从外观贴合度到内部结构装配的全链路工程考量。日常佩戴场景中，腕表需要兼顾腕部活动时的贴合度、长期佩戴的结构耐用性，以及外观件的装配公差匹配，因此在设计阶段首先拆解了腕表的核心组成模块：表壳主体、金属链式表带、折叠表扣、表冠调节结构、计时表圈组件，每个模块的连接边界都做了对应的公差预留与装配限位设计。

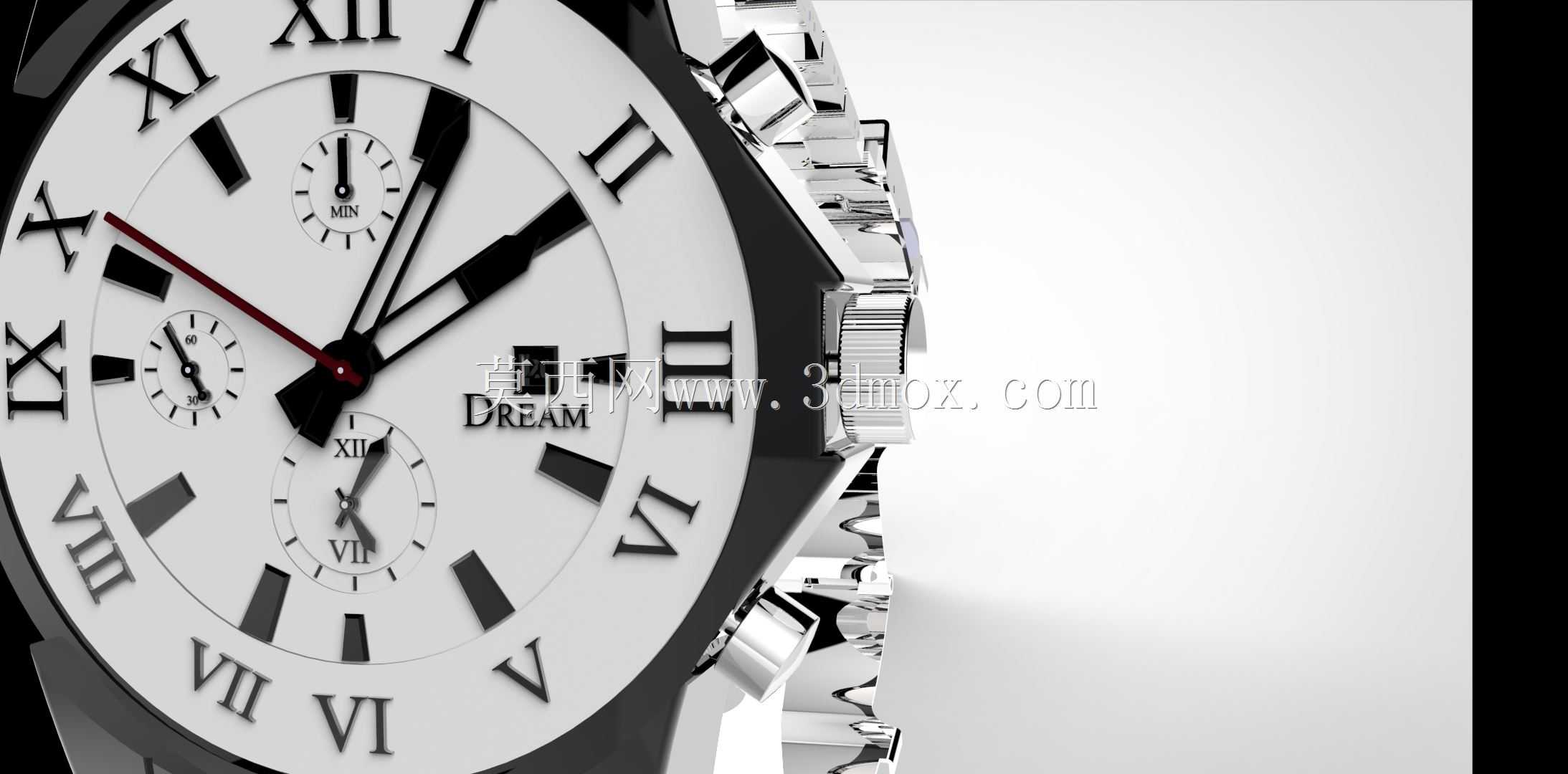

　　从实际用途出发，该结构除了基础的时间指示功能，还搭载了计时副盘的安装位，表壳侧方的计时按键做了按压行程的限位设计，避免按压过度导致内部机芯结构受损；表冠位置做了防滑齿纹结构，同时预留了防水胶圈的安装槽位，满足日常洗手、短时间淋水场景下的密封需求，表冠与表壳的配合间隙控制在0.05mm以内，既保证旋转调节的顺畅度，也能避免灰尘、水汽从配合缝隙进入表体内部。

　　设计思路上没有采用一体化的表壳成型方案，而是将表圈、表壳主体、底盖做了分体式设计，表圈与表壳通过卡扣结构配合，预留了0.1mm的密封圈安装间隙，后期装配时可以通过压紧密封圈实现径向密封；底盖采用螺丝锁紧结构，四个锁紧螺丝的位置做了沉头孔设计，螺丝锁紧后表面与底盖平面齐平，避免佩戴时螺丝凸起剐蹭腕部皮肤。金属表带采用多节链式铰接结构，每一节表带的连接销轴都做了端部卡簧限位，避免销轴在腕部活动过程中窜出脱落；表带节之间的铰接间隙控制在0.03mm，既保证表带弯折时的灵活度，适配不同粗细的腕部曲率，也不会因为间隙过大导致表带晃动松散，影响佩戴质感。

　　外形尺寸与安装边界方面，表壳主体直径设计为42mm，表壳厚度控制在12mm，适配多数成年男性的腕部尺寸，不会因为表壳过厚导致佩戴时卡压手腕；表耳位置的宽度为20mm，与表带的连接端做了圆弧过渡，避免表耳棱角剐蹭皮肤；折叠表扣展开后的总长度为45mm，扣合后与表带贴合的间隙小于0.1mm，扣合状态下表扣的锁止结构做了双重卡扣设计，避免日常活动中表扣意外松脱导致腕表掉落。表带单节的长度为8mm，宽度从表耳端的20mm逐步过渡到表扣端的18mm，符合腕部佩戴时的视觉收窄效果，同时每节表带的内侧都做了0.2mm的微弧倒角，佩戴时与腕部皮肤的接触更柔和，不会出现直角边压痕。

　　结构装配层面，所有零部件的配合面都做了拔模斜度处理，金属外观件的拔模斜度控制在1°以内，既满足后续金属加工或者精密铸造的脱模需求，也不会因为斜度过大影响外观的规整度；表镜安装位做了台阶式限位，表镜装配后高出表壳平面0.3mm，既避免表镜直接与桌面等接触面摩擦刮花，也能保证表镜与表圈之间的密封胶圈有足够的压缩量。计时按键的内部做了复位弹簧的安装腔，弹簧的预压行程设计为1.5mm，按键按压的总行程为2mm，按压到位后有明显的触感反馈，同时按键与表壳之间的配合处也预留了密封圈槽，保证按键位置的密封性能。

　　从实际工程验证的角度，该结构的所有铰接位置都做了磨损余量预留，表带销轴采用耐磨材质的适配设计，长期反复弯折下的磨损量控制在0.01mm/10000次弯折范围内，满足日常佩戴3-5年的结构耐用性需求；表扣的锁止结构做了疲劳强度校核，反复开合10000次后锁止卡扣的变形量小于0.02mm，不会出现锁止失效的问题。整体结构没有采用冗余的装饰性结构，所有外观线条都服务于装配需求与佩戴舒适度，比如表壳侧方的防滑纹路不仅提升了握持调校时的摩擦力，也能在表壳加工时作为装夹定位的基准面，减少加工过程中的装夹误差；表带节之间的连接缝隙均匀一致，装配后整根表带的自然弯折弧度与人体腕部的静息曲率匹配，佩戴时不会出现局部顶压腕骨的问题。
