带橡胶驱动轮的微型减速直流电机结构

　　做小型移动载具行走驱动选型的时候，这类集成了橡胶驱动轮的微型减速电机是很多入门级AGV、教育类智能小车、小型巡检机器人底盘的首选动力件，不用额外设计轮体安装接口、也不用单独匹配轮轴与减速箱输出端的同轴度，拿来就能直接装到底盘侧板上，能省不少初期结构验证的时间。

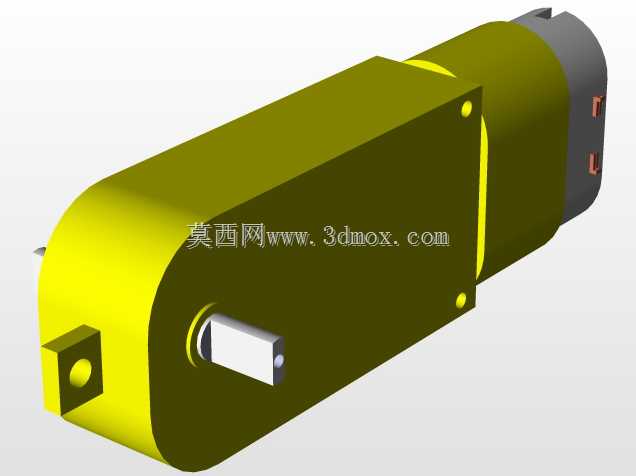

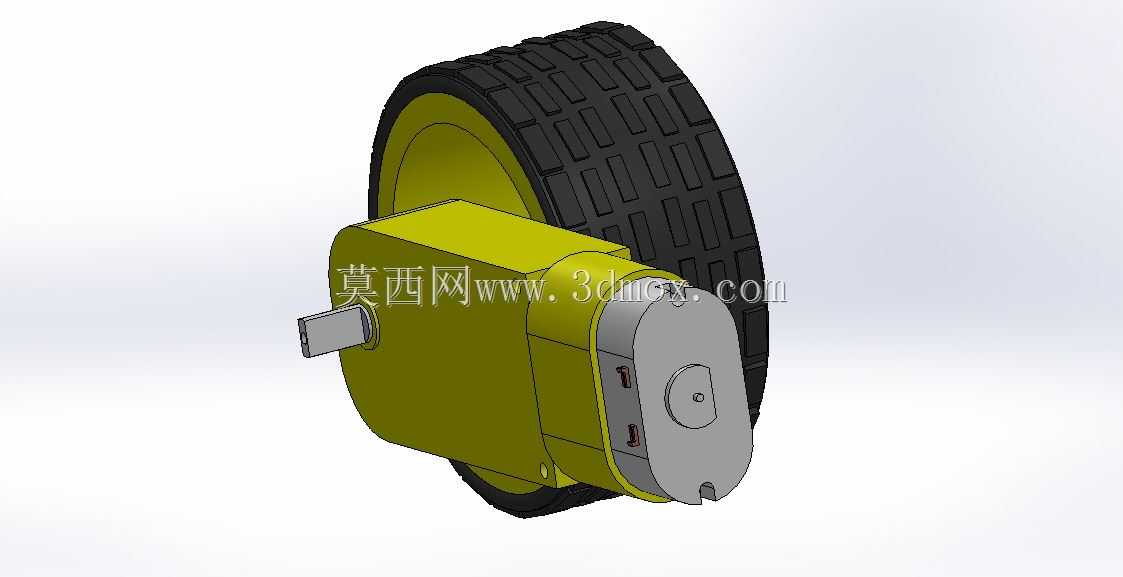

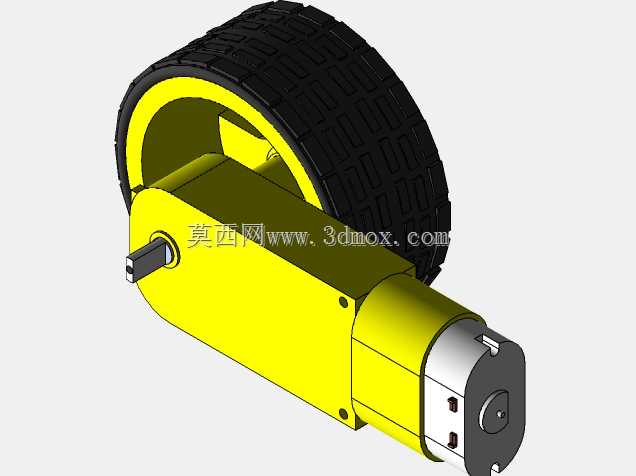

　　从结构设计逻辑来看，这个组件把直流有刷电机本体、一级直齿减速箱、橡胶防滑轮胎三个部分做了同轴集成，电机尾部的两个插片是电源接线端，直接插2.54间距的接插件就能完成供电接线，不用额外焊线，对小批量样机制作非常友好。减速箱部分采用黄色的工程塑料壳体，上下壳通过两个自攻螺丝完成锁紧固定，内部的齿轮组直接定位在壳体的注塑定位柱上，不需要额外加装轴承，成本控制得很低，适合负载在1kg以内的轻载移动场景使用。

　　安装边界上，这个组件的固定位是减速箱壳体侧面伸出的两个带安装孔的凸耳，孔位间距是标准的N20减速电机通用安装尺寸，只要底盘侧板上按照对应孔距打两个M2的通孔，用螺丝就能直接锁紧，不需要额外做定位工装。输出端的轮体和减速箱输出轴采用过盈配合加D型轴防转的结构，轮体不会在正反转切换的时候出现跟转打滑的问题，轮胎表面做了块状防滑花纹，在亚克力板、木质桌面、普通水泥地面上都能有足够的摩擦力，不会出现原地打滑空转的情况。

　　实际使用场景里，这类电机组件常用在大学生电子设计竞赛的智能小车作品、桌面级小型搬运机器人、儿童电动玩具的行走驱动上，额定电压下的输出转速大概在每分钟几十转到一百转出头，匹配65mm左右直径的轮胎，空载行走速度能到每秒0.2到0.5米，刚好符合小型移动载具的低速行走需求，不会因为速度太快导致巡线、避障的传感器反应不及时。设计这个结构的时候要注意，减速箱壳体的塑料材质强度不高，安装的时候螺丝不能锁得太紧，不然会把塑料凸耳拧裂，导致安装定位失效；另外电机的接线端要留够走线空间，不能让底盘上的其他结构件磨到导线绝缘层，避免出现短路烧驱动板的问题。

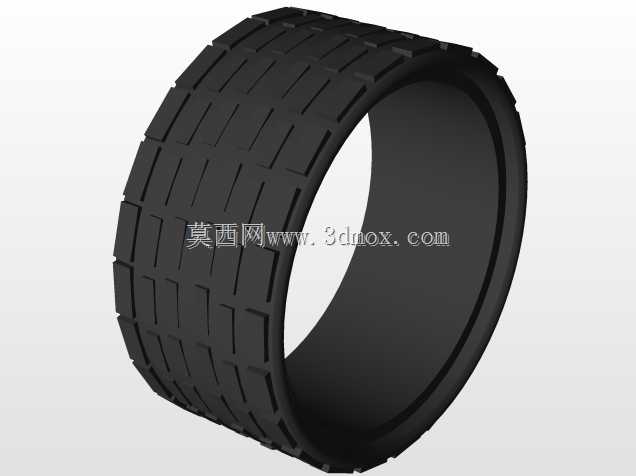

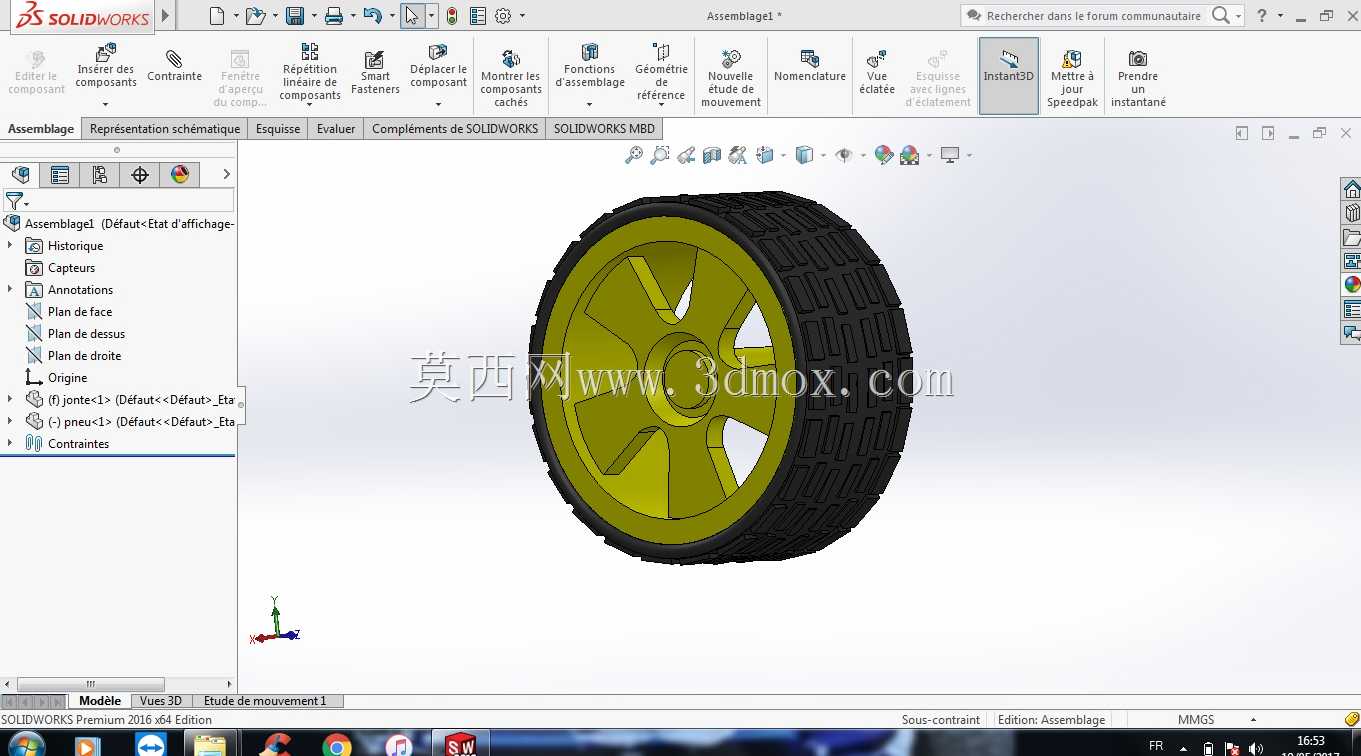

　　从结构建模的角度来说，这个组件的建模难点在于轮胎表面的防滑花纹，要先做出单个花纹块的特征，再沿着轮胎圆周方向做阵列，同时要注意花纹块的拔模角度，保证实际注塑生产的时候能顺利脱模；减速箱壳体的分型面要选在壳体中间的拼接位置，所有的加强筋、定位柱都要沿着拔模方向做斜度，避免出现倒扣。轮体和输出轴的配合位要做0.1mm左右的过盈量，既保证装配的时候能压进去，又能传递足够的扭矩，不会在带载启动的时候出现轮轴相对滑动。另外电机尾部的接线插片要留出足够的接插件插拔空间，不能让壳体结构挡住接插件的插拔路径，不然生产装配的时候会很难操作。

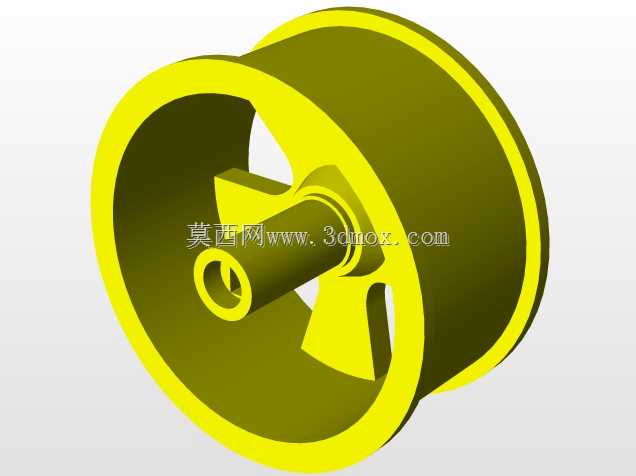

　　这类集成轮组的减速电机相比单独买电机、减速箱、轮胎再自己组装的方案，最大的优势是同轴度有出厂保证，不会出现自己装配的时候轮体偏心、转动的时候轮子晃的问题，运转的时候噪音也更小，对需要平稳行走的小型载具来说适配性很高。如果是用于稍微重一点的负载场景，可以把减速箱的齿轮换成金属材质的，壳体换成ABS加玻纤的材料，就能提升整体的承载能力，不用改动整体的安装尺寸，就能适配更多的使用场景。
