适配1.75mm耗材的泰坦Aero挤出结构

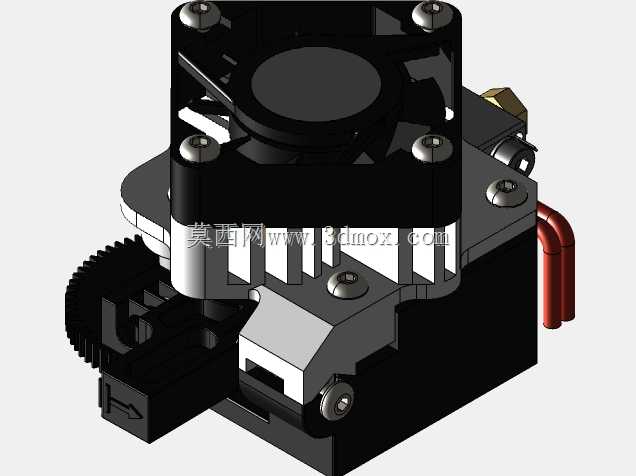

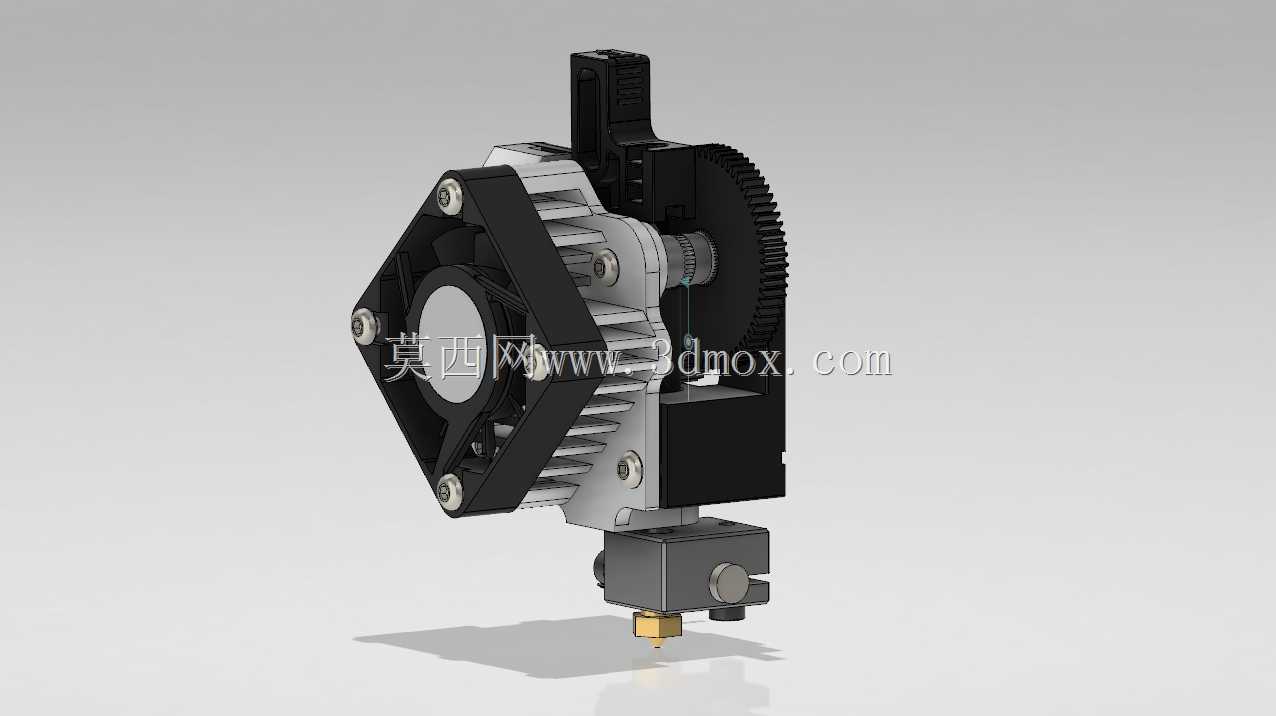

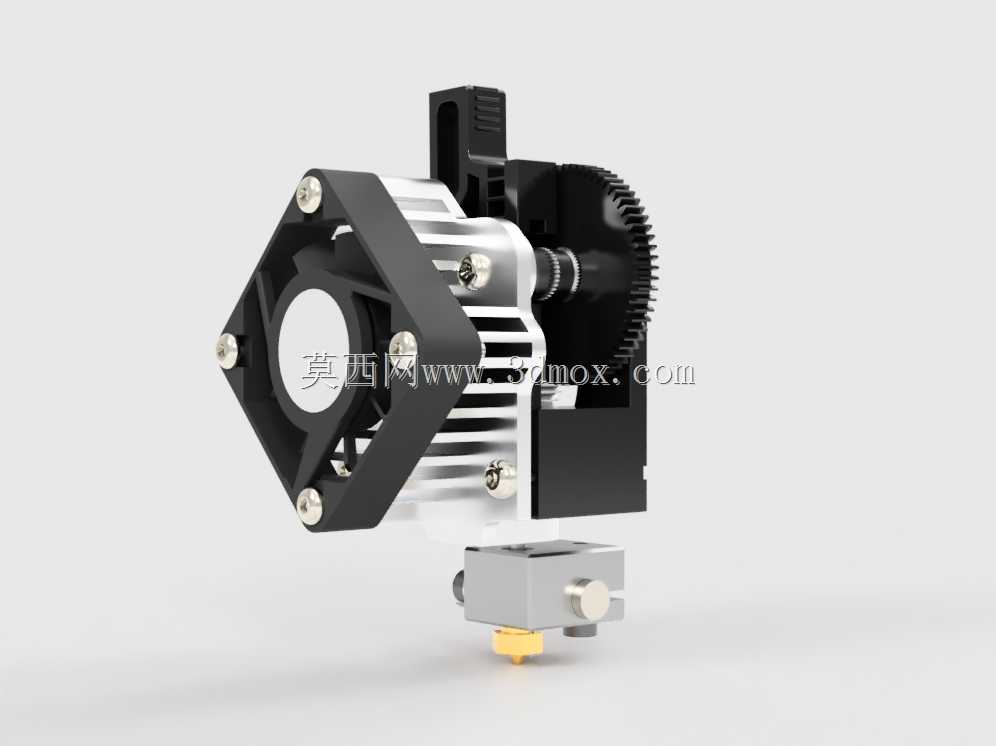

　　桌面级FDM成型设备的送料稳定性，一直是制约打印件成型精度的核心环节，这款适配1.75mm线径耗材的泰坦Aero挤出结构，正是针对近程送料场景做的针对性优化设计，在桌面级设备改装、小型工业FDM设备配套场景中有着很高的适配性。不同于远程送料结构需要通过长聚四氟乙烯管传递送料推力，这款近程安装的挤出结构直接固定在X轴运动滑台上，送料齿轮到加热腔熔融段的距离极短，耗材在输送过程中不会出现长距离送料常见的弯折、滞涩问题，尤其是在打印TPU、TPE这类柔性耗材时，短送料路径可以避免耗材在管路内打褶堵料，大幅提升柔性材料的打印成功率。从结构组成来看，这套挤出结构整合了送料驱动、散热、加热熔融三个核心功能模块，

　　不需要额外做复杂的转接件就能完成组装。送料部分采用双齿轮咬合的驱动结构，带齿的主动送料轮直接咬合耗材表面，另一侧的可调压从动轮可以根据耗材材质调整压紧力，打印PLA这类刚性耗材时可以适当降低压紧力避免耗材被压碎变形，打印柔性耗材时调高压紧力保证送料推力足够，不会出现送料打滑导致的出料不均问题。驱动齿轮的齿形做了圆角钝化处理，不会在耗材表面切出过深的齿痕，避免耗材碎屑进入轴承缝隙造成机构卡滞。散热模块采用轴向风扇搭配铝制散热鳍片的结构，鳍片的齿形方向顺着风扇出风方向排布，风道没有多余的遮挡结构，冷风可以直接吹过整个鳍片表面，把喉管上部的热量及时带走，保证喉管内的耗材在进入加热块之前保持固态，不会出现耗材提前软化膨胀造成的堵头问题。

　　散热风扇采用标准的40mm方形安装孔位，和市面上绝大多数同规格的轴流风扇通用，后期更换维护不需要定制特殊配件。加热熔融部分采用一体化的铝制加热块，内置标准规格的加热棒与热敏电阻安装孔，喷嘴采用通用的M6螺纹接口，可以根据打印需求更换不同口径的喷嘴，做精细打印时换0.2mm小口径喷嘴，做大尺寸快速打印时换0.6mm甚至0.8mm的大口径喷嘴，不需要改动其他结构就能完成适配。设计过程中对安装边界做了严格的控制，整个挤出结构的安装法兰采用标准的20mm间距孔位，和市面上主流的线性滑台、滑车安装位完全匹配，不需要额外打印转接件就能直接替换原有挤出结构。整体结构的重心尽量靠近滑台安装面，运动过程中不会因为重心偏移造成X轴运动抖动，

　　在高速打印时也能保证喷头定位精度。结构上预留了探针安装位，可以适配自动调平传感器，不需要额外打孔或者粘接支架就能完成自动调平组件的安装。挤出机的压料手柄做了外露式设计，更换耗材时只需要扳动手柄就能抬起压料轮，直接把耗材插入送料通道即可，不需要借助工具就能完成耗材更换操作，日常维护的操作门槛很低。送料通道的内壁做了抛光处理，耗材穿过时不会有多余的阻力，通道直径控制在2mm，刚好适配1.75mm线径的耗材，不会因为间隙过大造成耗材在通道内弯折，也不会因为间隙过小导致耗材穿入困难。齿轮传动部分做了全封闭的护罩结构，打印过程中产生的碎屑、灰尘不会进入齿轮啮合区域，长时间使用也不会因为异物进入造成传动卡滞，传动齿轮的减速比经过匹配计算，电机输出的扭矩经过减速后刚好满足1.75mm耗材的送料推力需求，既不会因为减速比过小造成送料扭矩不足，也不会因为减速比过大导致送料响应滞后，在回抽动作时可以快速响应，精准控制回抽长度，减少打印过程中的拉丝漏料问题。从实际使用场景来看，这套挤出结构既可以用于新设备的整机装配，也可以用于老旧桌面3D打印机的升级改装，替换原有磨损或者设计不合理的挤出结构，提升设备的打印稳定性。针对不同的安装场景，结构上预留了足够的走线空间，加热线、热敏电阻线、风扇线、电机线都可以顺着结构侧边的走线槽排布，不会和运动部件产生干涉，设备长时间往复运动也不会出现线材磨损的问题。
