异径真空软管过渡连接接头结构

在真空系统管路搭建场景中，不同通径的软管对接一直是现场装配容易出问题的环节，尤其是30mm与25mm两种常用通径的真空软管过渡，若采用拼接、缠绕密封的临时处理方式，很容易在负压工况下出现泄漏、软管脱开的故障，直接影响整套真空系统的保压性能。这款变径接头正是针对这类管路对接需求设计，专门用于两端不同通径的真空软管直连，省去了额外加装转接头、变径法兰的冗余装配步骤，能有效压缩管路装配的空间占用，同时减少管路中的密封节点数量，降低泄漏风险。

从实际使用场景来看，这类接头常应用在实验室真空抽滤装置、小型工业真空吸附工作台、食品包装真空封口设备、电子元器件真空浸渗工位的管路布设中，这些场景的管路普遍采用柔性真空软管铺设，需要根据设备接口位置灵活调整管路走向，硬管连接的适配性差，而软管搭配专用变径接头的组合，既能保证管路走向的灵活性，又能满足负压工况下的密封连接要求。在真空吸附类设备中，这类接头往往布置在真空发生器与末端吸附盘组的管路中间，用于匹配不同通径的主路软管与支路软管，平衡管路抽气流量与压降损失，避免通径突变带来的气流紊流影响抽气效率。

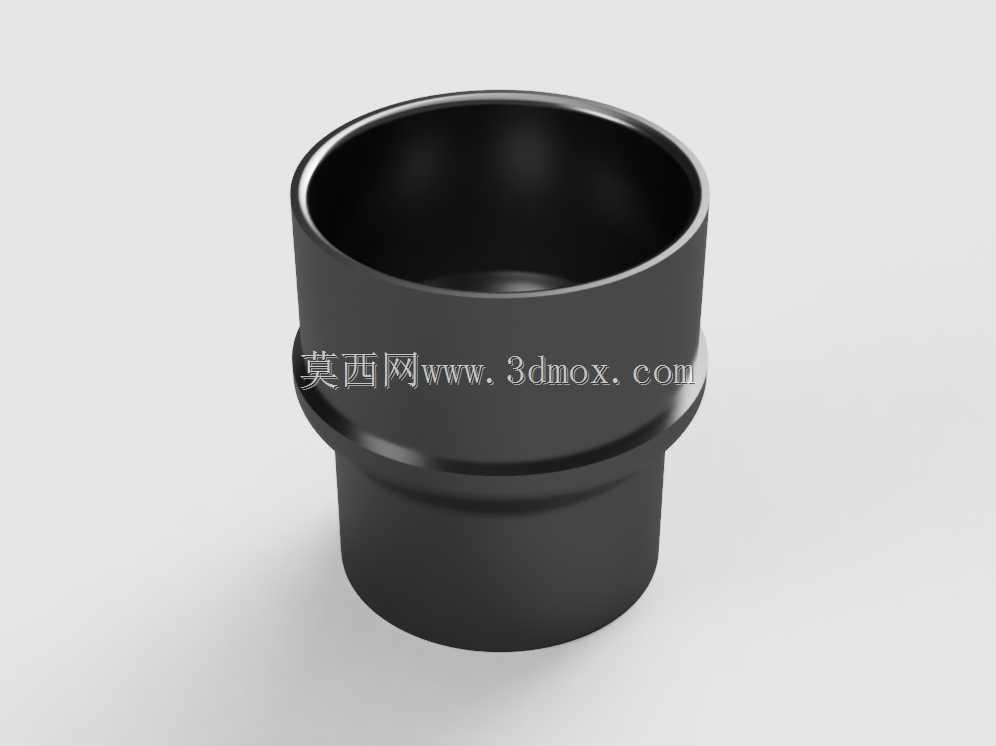

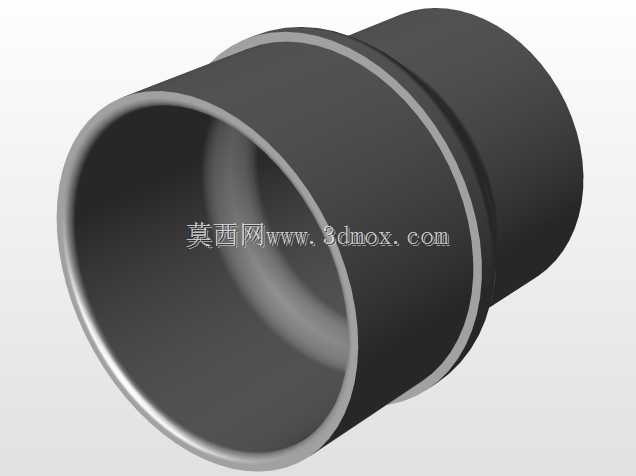

从功能特性上看，这款接头采用两端插装式结构，大端适配30mm内径的真空软管，小端适配25mm内径的真空软管，中间设置有一圈凸起的定位挡边，装配时软管推至挡边位置即可达到插入深度要求，无需操作人员反复测量插入尺寸，能有效降低现场装配的出错概率。接头整体内壁做了顺滑过渡处理，没有直角台阶结构，气流在经过变径段时不会产生明显的涡流阻滞，能减少真空管路的压损，保证抽气速率的稳定。接头外壁在插装软管的区段设置了多道环形密封筋，当软管套入后，密封筋会嵌入软管内壁形成多道线密封，即使在-0.09MPa的极限负压工况下，也不会出现软管被吸扁、接头处漏气的问题，同时环形筋的结构还能增加软管与接头之间的摩擦力，配合常规的喉箍紧固即可达到可靠的连接强度，不需要额外涂覆密封胶，后期拆装维护也十分方便。

在设计思路上，这款接头优先考虑了真空工况的密封可靠性与装配便捷性，没有采用多余的外置结构，整体外形简洁规整，没有突出的棱角与结构死角，日常清洁维护时不容易积留灰尘与杂物，适配食品、医药类对管路洁净度有要求的真空应用场景。结构建模时重点控制了两端插装段的外径公差，尺寸匹配对应通径软管的内径公差带，既不会因为尺寸过大导致软管装配困难，也不会因为尺寸过小导致配合间隙过大出现泄漏。中间的定位挡边厚度经过反复校核，既保证足够的轴向限位强度，在软管受轴向拉力时不会出现挡边断裂变形的问题，又不会因为挡边过厚导致整体结构笨重、材料浪费。内壁的变径过渡段采用大圆角顺滑衔接，建模时严格控制过渡曲面的曲率变化，避免出现截面突变，减少气流经过时的阻力损失。

从安装边界来看，这款接头整体轴向长度较短，安装完成后不会在管路中占用过多的轴向空间，适合在设备内部管路排布紧凑的场景下使用，接头外圆没有突出的结构，安装时不需要预留额外的操作空间，只需要保证两端有足够的软管插入长度与喉箍安装空间即可完成装配。接头的材质适配常用的工程塑料与金属材质加工，不管是采用机加工还是注塑成型工艺，都能轻松实现量产，结构上没有倒扣、薄壁等不利于加工的结构，加工良率高，成本可控。在实际选型时，只需要确认对接的两根真空软管内径分别为30mm与25mm，且系统工作负压在接头的适用范围内，即可直接选用，不需要额外做结构修改，能大幅缩短管路设计的选型周期，减少现场装配的改制工作量。
