方块式集成煤气压力调节阀体结构

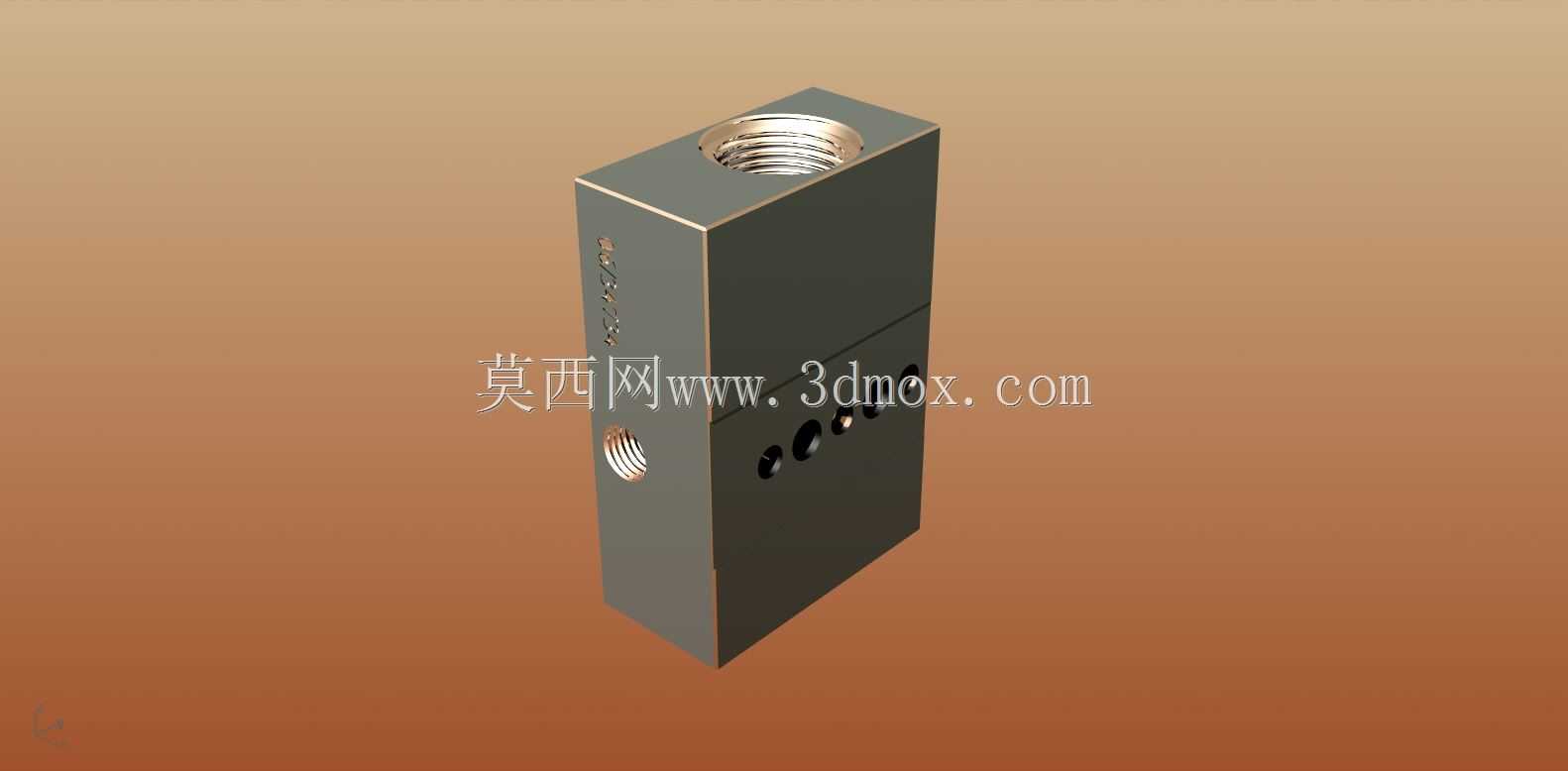

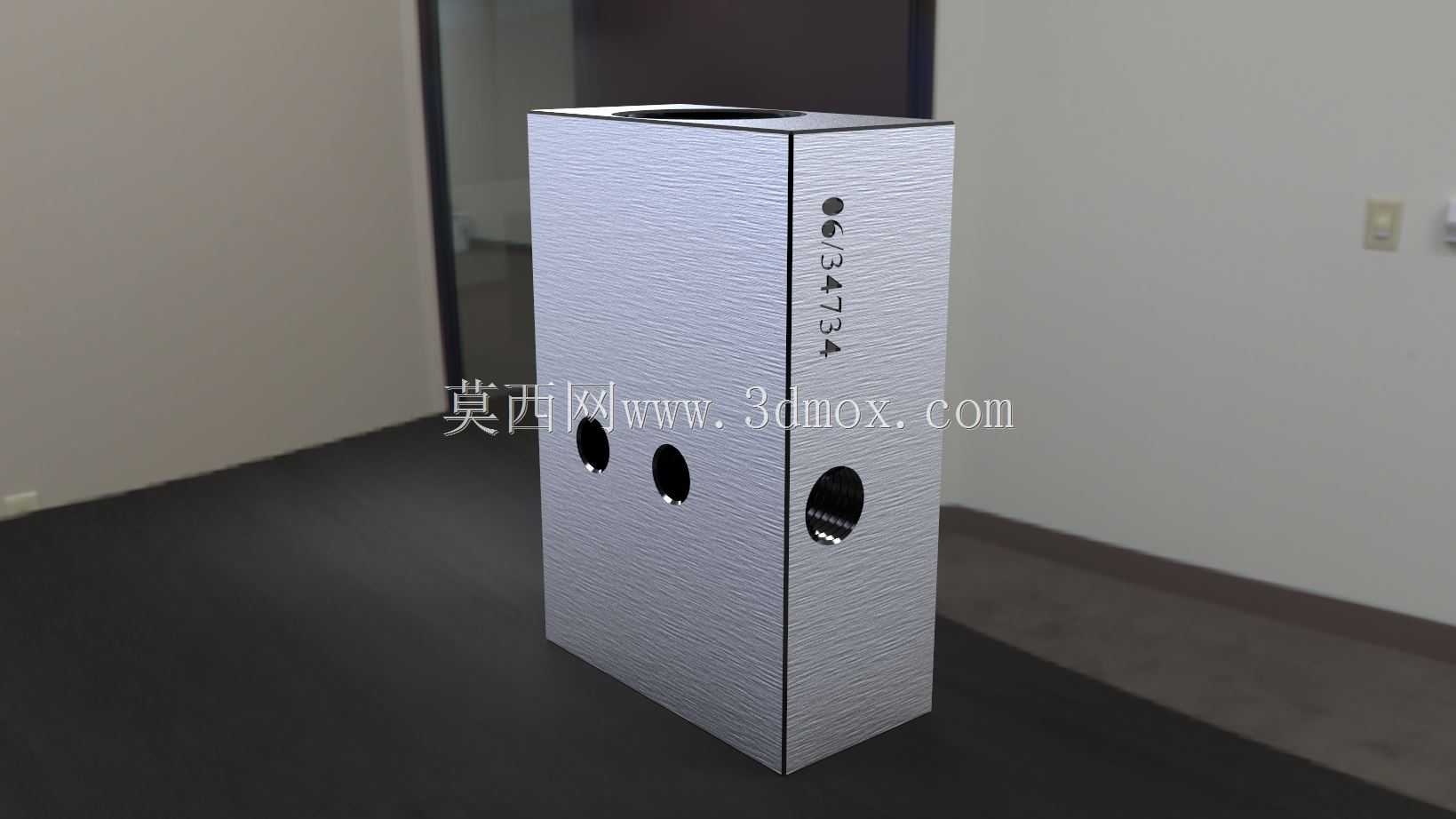

这款集成式压力阀主要面向民用及商用燃气输送支路的压力调控场景，常见于中小型燃气灶具、壁挂式燃气采暖设备、小型工业燃气燃烧器的供气管路中，承担进气压力稳压、下游压力超限截断的核心作用，避免因管网压力波动导致燃烧工况失稳、燃气泄漏等安全隐患。阀体整体采用方块式集成布局，没有采用传统分体式阀盖加阀体的拼接结构，而是将主流道、调压腔、取压孔、安装孔全部集成在整块金属坯体上，大幅减少了外接密封面的数量，从结构根源上降低了燃气外漏的风险点。从结构设计逻辑来看，阀体顶部设置的内螺纹接口为进气端，直接对接上游供气管路，侧面对应的内螺纹接口为出气端，连通下游燃烧设备，两个接口的螺纹规格匹配常规燃气输送管路的通用连接尺寸，安装时无需额外加工转换接头。阀体侧面分布的三个小孔为调压组件的安装定位孔，用于固定调压弹簧座、膜片压盖等内部零件，孔位的同轴度公差控制在0.02mm以内，保证调压组件运动时无卡滞，压力反馈响应延迟控制在0.2秒以内，能够快速抵消上游管网的压力波动。阀体中部的分型面对应内部膜片的安装位置，设计时将分型面设置在膜片密封槽的外侧，装配时通过螺栓将上下阀块压紧，膜片的密封边嵌入阀块预制的密封槽内，无需额外加装密封垫片即可实现腔室之间的静密封，减少了装配工序的同时也避免了垫片老化带来的内漏问题。在安装边界设计上，阀体整体为长方体结构，四个边角做了小尺寸倒角处理，避免安装时锐边划伤操作人员或密封管件，阀体背部为平整安装面，预制了两个内螺纹安装孔，孔距匹配常规燃气设备的阀组安装支架尺寸，安装时可以直接通过螺栓将阀体固定在设备机架上，不需要额外设计定制安装支架。流道设计上，阀体内的主流道采用圆弧过渡结构，没有直角急转弯，减少燃气流动时的压损，同时避免流道内出现紊流导致的压力检测不准问题，取压孔直接开设在出气腔的流道侧壁，孔口做了倒角去毛刺处理，保证压力反馈的准确性，不会因为流道紊流导致调压组件频繁动作。这款阀体的结构设计充分考虑了燃气工况的安全要求，所有接触燃气的腔室转角都做了圆角过渡，避免应力集中导致的阀体开裂，整体壁厚经过耐压校核，能够承受1.5倍额定工作压力的静压测试，不会出现变形或渗漏问题。在实际选型应用中，这款阀体适配的调压组件可以根据下游设备的额定燃气压力更换不同刚度的调压弹簧，覆盖民用低压燃气到小型商用中压燃气的调压需求，不需要更换阀体本体，大幅提升了零件的通用化程度，减少了生产端的零件库存种类。装配过程中，上下阀块的连接螺栓采用对称拧紧工艺，保证膜片受力均匀，不会出现单侧压紧力不足导致的内漏问题，所有外接螺纹都采用管螺纹标准，安装时配合专用燃气密封胶即可实现可靠密封，不需要额外加装生料带避免密封碎屑进入流道堵塞调压孔。从建模角度来看，这款阀体的建模过程需要重点关注各孔位的位置度公差，尤其是安装调压组件的三个小孔与调压腔的同轴度，以及进出气口螺纹与主流道的同轴度，避免后续加工出现偏孔导致零件报废；同时流道的圆弧过渡需要保证曲率连续，减少流体仿真时的网格畸变问题，方便后续做流场分析优化压损。
