带进料斗的水平螺旋输送装置结构设计

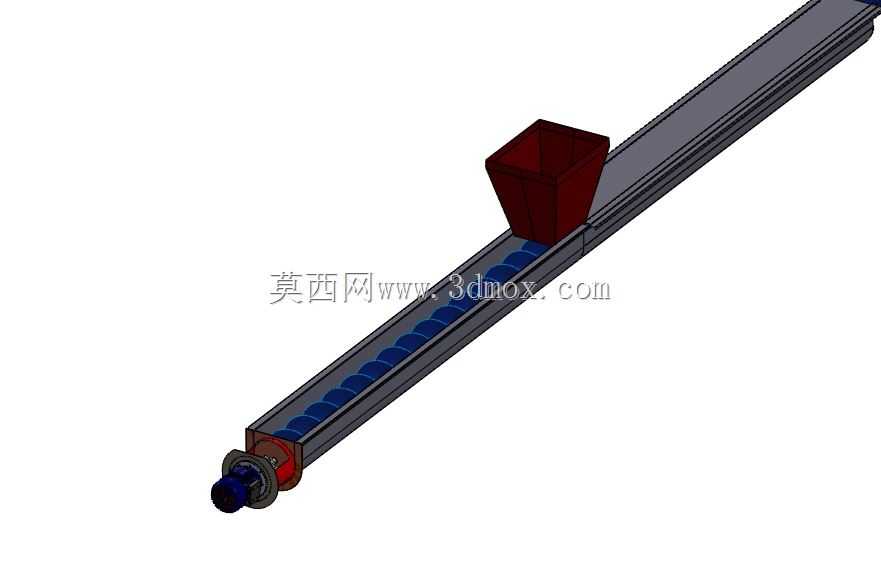

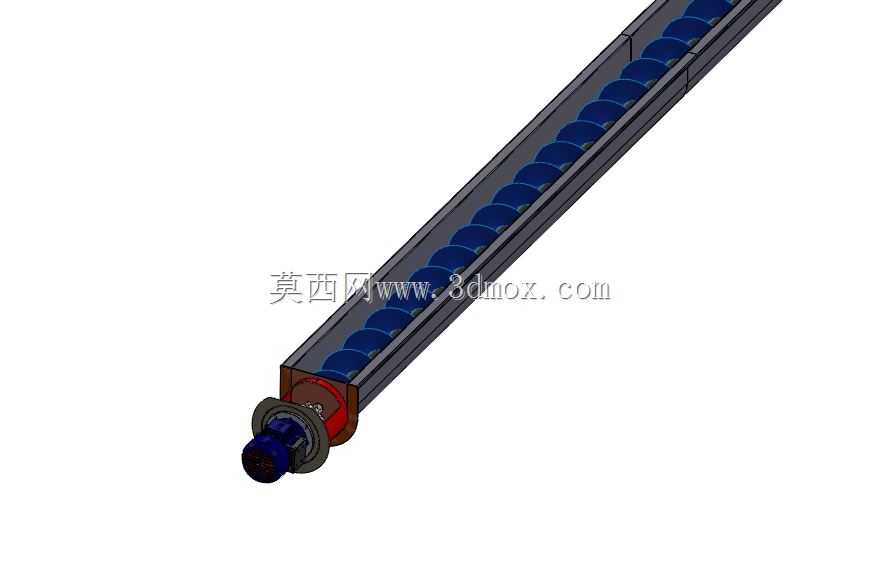

　　在散状物料的车间转运场景里，这类水平布置的螺旋输送结构是衔接不同工序节点的核心中转部件，区别于带式输送易撒料、斗式提升占地大的特性，螺旋结构的封闭槽体设计能很好适配干燥松散颗粒、粉状物料的短中距离转运，从矿场的矿粉中转、粮食加工线的谷物输送，到化工车间的塑料粒子转运、食品生产线的粉料给料，甚至建筑现场的干混砂浆短距输送，都能见到这类结构的实际应用。整套结构的核心输送逻辑是依靠槽体内旋转的螺旋叶片推动物料沿轴向移动，槽体上方设置的方形进料斗直接对接上游出料端，物料靠自重落入槽体后，被持续旋转的螺旋叶片匀速推送至末端出料口，整个输送过程处于半封闭状态，既减少物料洒落损耗，也能避免粉状物料扬尘外溢，适配对车间环境有洁净要求的生产场景。

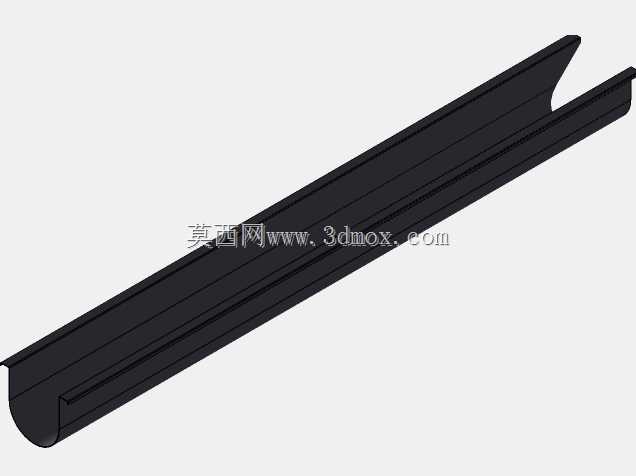

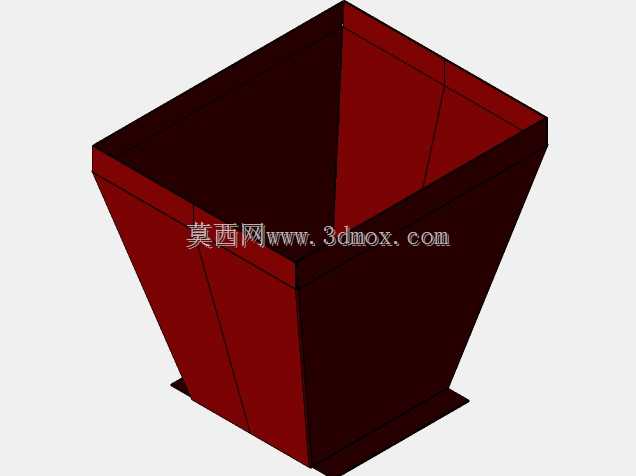

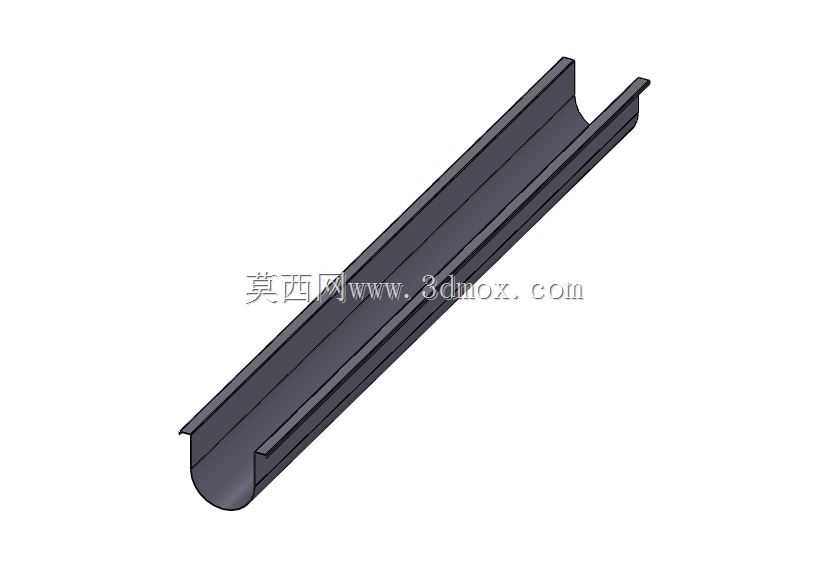

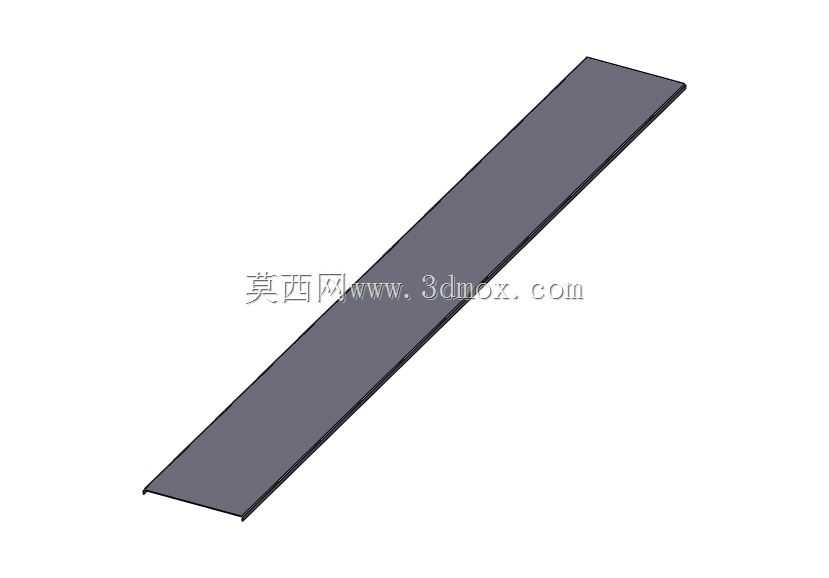

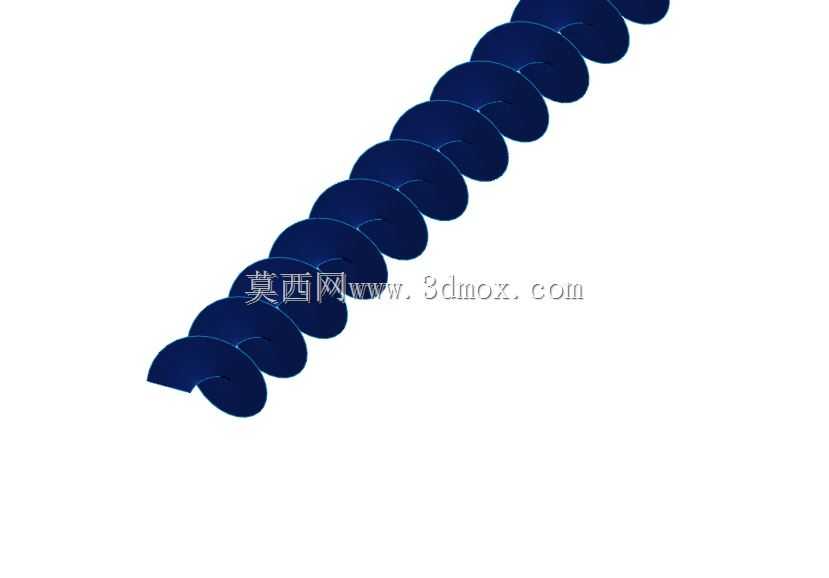

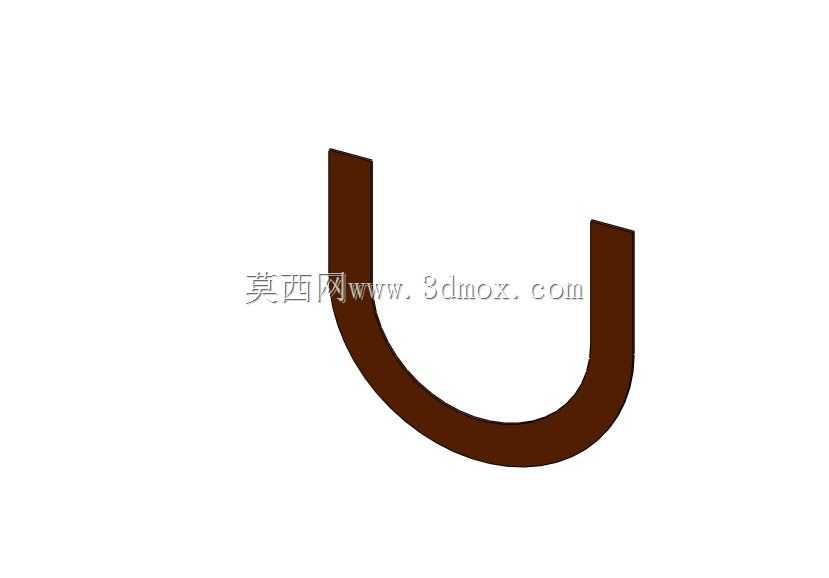

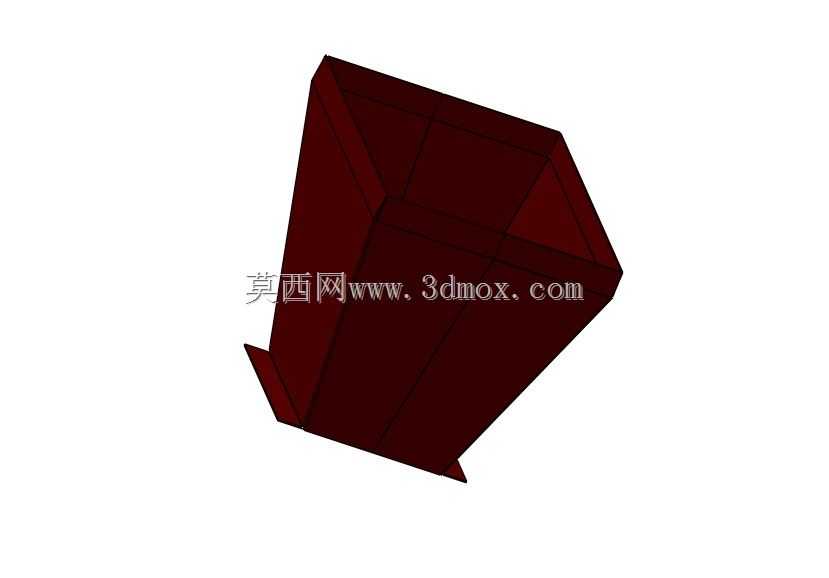

　　设计这类结构时，首先要根据输送物料的堆积密度、磨琢性确定螺旋叶片的螺距与轴径，针对磨琢性强的矿料类物料，会适当加大螺旋轴的轴径、选用耐磨材质的叶片边缘，同时降低螺距占比避免物料卡滞；针对流动性好的粮食、塑料粒子类物料，可适当加大螺距提升输送效率。槽体采用U型截面设计，上沿预留法兰边用于安装盖板，既方便日常检修清理槽内残留物料，也能在输送易起尘物料时实现全封闭输送；槽体底部每隔一段距离设置支撑脚座，用于匹配现场安装基础的固定点位，安装时需保证整段槽体的水平度偏差控制在允许范围内，避免螺旋轴旋转时出现偏磨、卡滞问题。进料斗采用上宽下窄的方锥结构，大口端对接上游设备出料口，小口端与槽体顶部的进料口法兰连接，

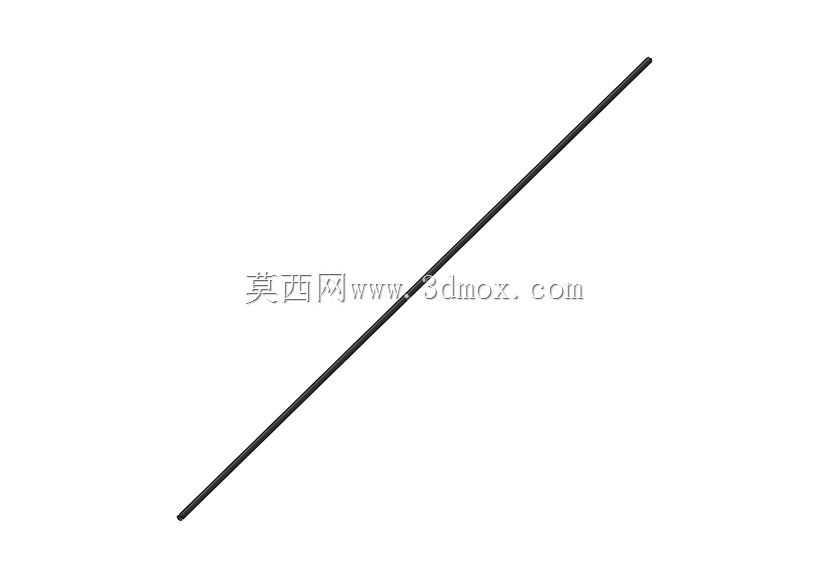

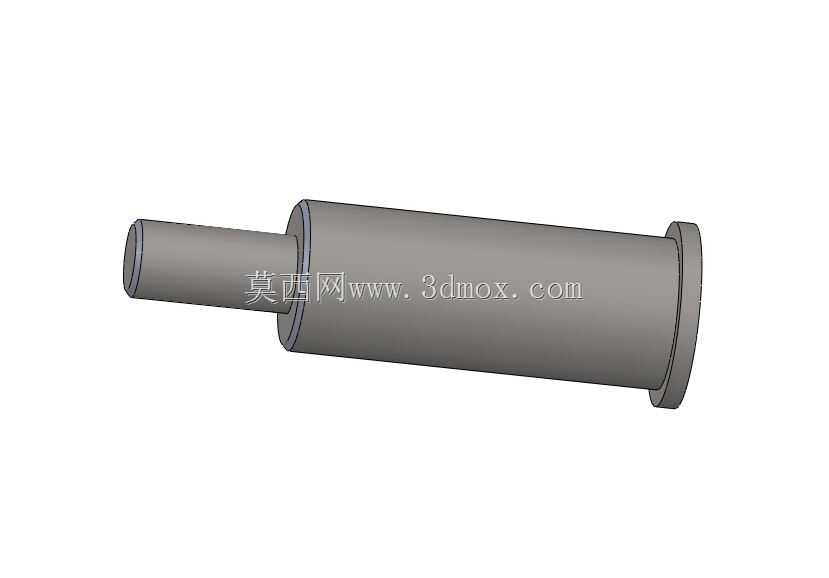

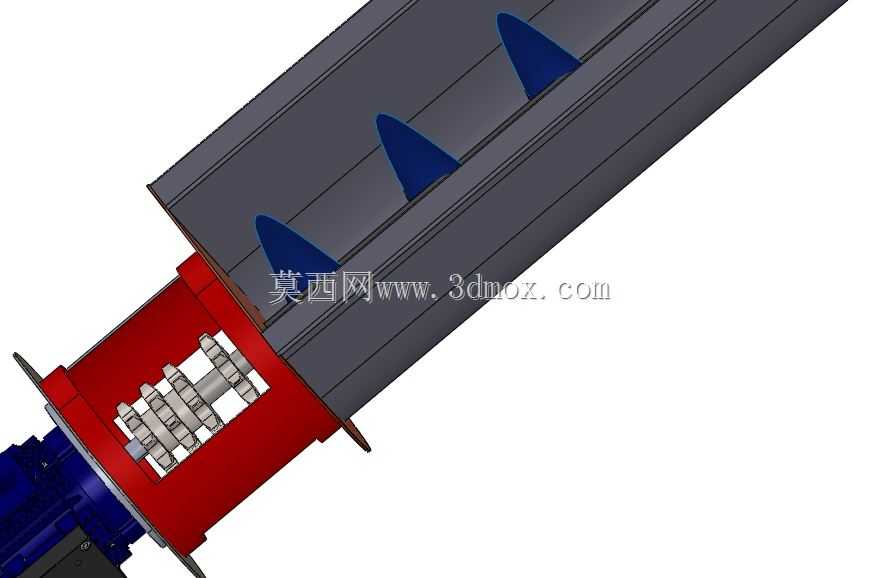

　　锥面角度设置大于物料的自然休止角，保证物料能依靠自重顺畅滑入槽内，不会在斗内出现架桥堵料的情况；进料斗与槽体的连接位置避开螺旋轴的中间支撑点位，避免物料下落时直接冲击支撑轴承，减少轴承进粉磨损的风险。螺旋轴的两端采用带密封结构的轴承座安装在槽体端板上，驱动端通过联轴器连接减速驱动单元，非驱动端设置轴向定位结构，抵消螺旋推送物料时产生的轴向反力；端板与螺旋轴的配合位置设置毡圈或骨架油封密封，防止槽内物料粉末泄漏到轴承座内，延长轴承的维护周期。整套结构的安装边界需要结合现场布局确定，槽体长度可根据输送距离调整节段，每段槽体之间通过法兰螺栓连接，支撑脚座的间距根据槽体刚度设置，避免长距离输送时槽体下挠导致螺旋叶片刮蹭槽体内壁；

　　进料口的位置可根据上游设备的出料点位调整，出料口通常设置在槽体末端底部，也可根据下游接料设备的位置在槽体中段增设出料口，通过插板阀控制出料通断。实际选型应用时，需要先核算输送量需求匹配螺旋直径与转速，转速不能超过物料的临界转速，避免物料因离心力过大随叶片旋转无法向前推送；针对含水率偏高、易粘结的物料，可在螺旋叶片上增设刮料板，防止物料粘结在叶片和槽体内壁影响输送效率。这类输送结构的优势在于结构紧凑，占用车间横向空间小，可多点进料多点出料，布置灵活，运行过程平稳噪音低，维护时仅需定期检查轴承润滑状态、叶片磨损情况即可，日常运维成本远低于其他类型的散料输送设备，在各类连续生产的流水线中作为工序间的物料衔接部件，能有效减少人工转运的劳动强度，提升整条生产线的连续化运行水平。
