施莫尔螺旋换热管结构三维建模

　　在化工、能源、暖通等领域的换热设备设计中，螺旋形换热管的结构合理性直接决定整套换热系统的传热效率与运行稳定性，本次建模的施莫尔型螺旋管，是针对紧凑型换热场景开发的专用传热构件，其结构设计完全围绕湍流强化传热的核心需求展开。从实际应用场景来看，这类螺旋管常被嵌入到容积有限的换热腔体内部，替代传统直管管束，在相同的腔体容积下可以布置更长的换热流道，大幅提升冷热介质的接触换热时长，尤其适用于小流量、高换热温差要求的工况，比如小型化工反应釜的伴热系统、分布式供暖的换热机组、精密设备的恒温冷却回路等场景，都能看到这类螺旋换热构件的应用。

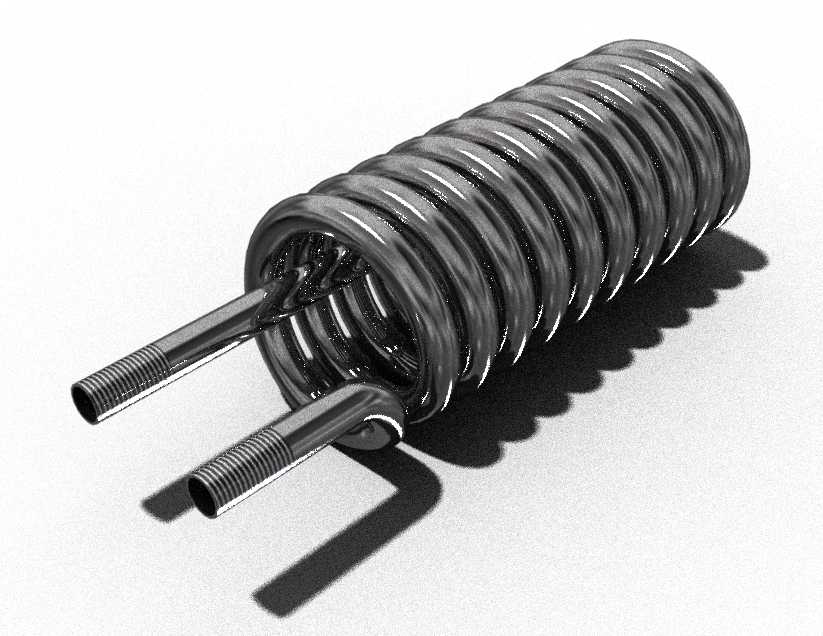

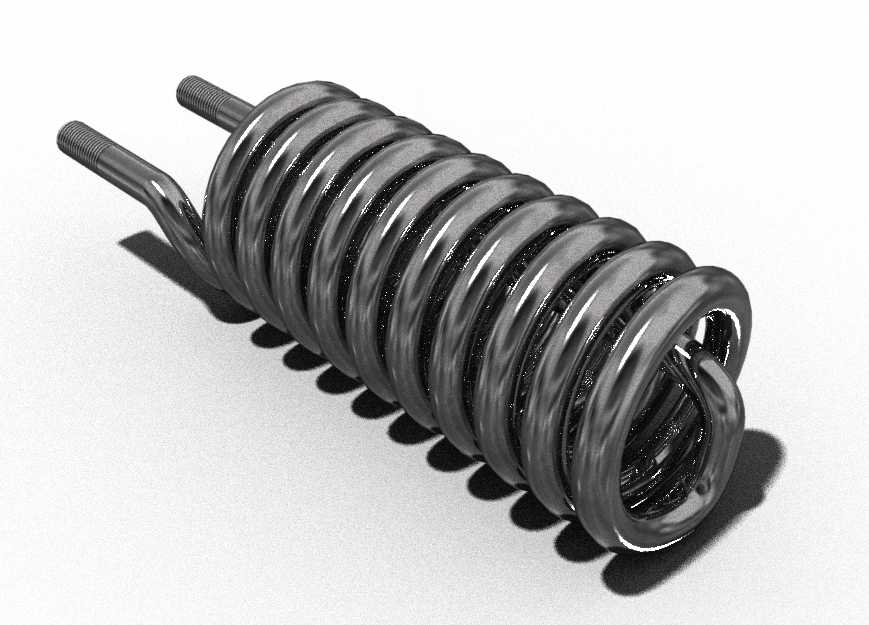

　　从产品功能特性来看，该螺旋管采用等螺距圆柱螺旋成型结构，两端预留直段安装接口，直段部分做了同轴度校准处理，能够直接与外部管路通过焊接或者卡套方式连接，不需要额外加装过渡接头，减少了管路连接点的泄漏风险。螺旋段的圈与圈之间预留了均匀的间隙，既保证管外介质能够顺利在螺旋缝隙间流通，避免出现流道死区，又能让管内介质在螺旋流动过程中持续产生径向扰动，破坏管壁处的层流边界层，让管内中心区域的介质与近壁区域介质充分混合，相比同通径的直管，其传热系数能够提升40%以上，同时螺旋结构自身具备一定的弹性变形能力，能够缓冲介质温度快速变化带来的热胀冷缩应力，避免管路在交变温度工况下出现焊缝开裂或者结构变形的问题。

　　在设计思路层面，建模过程中首先确定了螺旋管的核心参数边界：螺旋中径根据换热腔体的内径预留足够的管外流通空间，螺旋升角结合管内介质的流速范围做了匹配，保证介质在管内流动时的阻力损失控制在系统允许的范围内，不会因为螺旋曲率过大导致管路压损过高，增加循环泵的输出负载。两端的直段长度根据安装端的密封结构尺寸确定，直段与螺旋段的过渡位置做了圆弧过渡处理，避免折弯处出现管壁减薄或者应力集中的问题，建模时特意还原了折弯处的管壁自然形变特征，没有做理想化的等壁厚处理，更贴近实际弯管加工后的真实形态，方便后续做有限元应力分析或者流体仿真时获得更贴近实际的计算结果。

　　从安装边界来看，该螺旋管的整体外形为圆柱状，安装时需要保证螺旋轴线与换热腔体的轴线重合，两端直段从腔体的端板对应开孔穿出，穿出部分的长度满足管路连接的操作空间要求，螺旋段的最大外径与腔体内壁之间预留3-5mm的环形间隙，既方便构件的整体装入，又能避免管外介质从环形间隙处短路流走，保证所有管外介质都能穿过螺旋圈之间的缝隙完成换热。螺旋管的两端接口方向根据腔体的管路布局做了定向处理，两个直段的夹角与端板上的开孔位置完全匹配，安装时不需要额外扭转螺旋段就能完成对接，避免安装过程中给螺旋段施加额外的装配应力。

　　在实际选型应用中，这类螺旋管的材质通常根据换热介质的腐蚀特性选择，普通水系统换热可以采用304不锈钢材质，有腐蚀介质的场景可以选用316L或者钛材，建模时保留了管壁的均匀厚度特征，方便设计人员根据实际使用的压力等级调整壁厚参数，不需要重新构建螺旋路径。螺旋的圈数可以根据实际需要的换热面积灵活调整，本次建模的基础结构可以通过修改螺旋扫描的路径长度参数，快速调整整体换热面积，适配不同换热量要求的设备设计需求，不需要重新绘制整体结构，能够大幅提升换热设备的设计迭代效率。对于结构设计人员来说，这类标准化的螺旋换热构件模型，可以直接导入到换热设备的整体装配中，提前验证安装干涉问题，校核流道布局合理性，减少样机试制阶段的结构修改次数。
