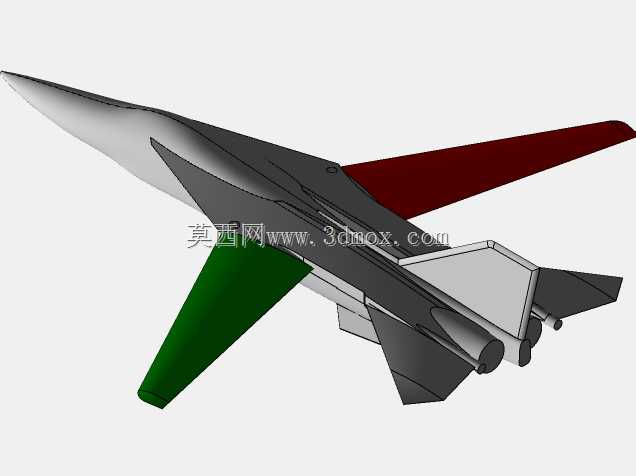

F-111土豚可变后掠翼战斗轰炸机结构模型

　　该模型还原的F-111土豚战机，作为冷战时期列装的可变后掠翼战术飞机，其结构设计围绕低空高速突防、远程精确打击的核心作战场景展开，模型完整复现了机型的核心结构特征与气动布局逻辑。从实际用途维度看，该机型最初承担战术核打击、战场纵深遮断任务，后期改进型兼顾电子战、反舰作战需求，模型对机翼变后掠机构、并列双座座舱、尾部尾椎结构的还原，能够直观对应不同作战构型下的设备布置逻辑。可变后掠翼是该机型最核心的功能结构，模型中机翼可对应不同后掠角度的状态：小后掠角状态对应起降、亚音速巡航阶段，能够获得更高的升阻比，缩短起降滑跑距离，降低巡航阶段的燃油消耗；大后掠角状态对应低空超音速突防阶段，能够减小飞行阻力，提升高速飞行下的结构稳定性，

　　适配低空复杂气流下的飞行控制需求。设计思路上，该机型采用并列双座布局，区别于传统串列双座战机，两名飞行员并排布置能够降低仪表设备的重复配置，提升长航时任务下的机组协作效率，模型中座舱段的外形轮廓严格贴合实机的截面变化，从机头雷达罩的圆锥过渡，到座舱段的矩形截面融合，再到机身中段的翼身融合过渡，完整还原了面积律修型的设计特征，能够帮助结构设计从业者理解跨音速飞行器的机身线型优化逻辑。从外形尺寸与安装边界来看，模型严格对应实机的比例关系，机身总长、翼展在不同后掠角下的尺寸变化、垂尾高度、发动机舱间距等参数均符合实机的结构边界，机身两侧的进气道采用半圆型可调进气道设计，模型还原了进气道的唇口角度与附面层隔道结构，

　　该结构能够在不同飞行速度下调整进气量，适配涡扇发动机在不同工况下的进气需求，避免低速下进气不足、高速下进气畸变的问题。机身尾部的尾椎结构内置减速伞舱与电子对抗设备，模型还原了尾椎的锥形过渡与两侧发动机喷口的并列布置关系，喷口的收敛段结构也做了简化还原，能够直观呈现发动机安装的位置边界与机身尾部的承力结构分布。机翼部分的模型结构区分了固定翼段与可动翼段，固定翼段与机身承力结构连接，内置翼盒转轴结构，可动翼段围绕转轴实现后掠角度调整，模型中机翼的翼型采用高速翼型设计，前缘后掠角度随后掠状态变化，翼面的翼刀结构也做了还原，该结构能够阻断机翼表面的展向气流，避免大迎角状态下的翼尖失速问题。起落架部分采用前三点式起落架布局，

　　前起落架布置在座舱下方，主起落架收纳在机身两侧的发动机舱下方，模型还原了起落架舱的轮廓位置，能够对应实机起落架收放的空间边界，避免收放过程中与周边结构产生干涉。对于航空结构设计从业者而言，该模型可作为可变后掠翼机构布局、跨音速飞行器气动修型、机载设备布置逻辑的参考案例，通过拆解模型的各段结构，能够直观理解军用战术飞机在多任务需求下的结构权衡思路：如何在可变后掠翼的复杂机构重量、机身内部燃油空间、设备安装空间、气动效率之间找到平衡，如何通过翼身融合设计降低飞行阻力同时提升机身结构强度，如何通过进气道、尾翼的配套设计适配不同飞行速度下的操控需求。模型中机身表面的线型过渡没有多余的突出结构，对应实机表面的铆接结构与蒙皮接缝做了简化处理，重点突出整体结构的位置关系与尺寸边界，能够帮助建模从业者快速掌握复杂军用航空器的建模逻辑：从整体气动轮廓入手，先确定机身纵向的截面控制线，再搭建机翼、尾翼、座舱、发动机舱等大部件的位置关系，最后细化各部件的连接过渡与细节结构，避免一开始就陷入局部细节而忽略整体的尺寸匹配与结构干涉问题。
