输电线路用阻尼间隔棒三束结构设计

在架空高压输电线路的架设与运维场景中，多分裂导线的排布固定与振动抑制是保障线路长期稳定运行的核心环节，三束阻尼间隔棒正是应用于该场景的核心金具部件，主要承担固定三分裂导线间距、抑制导线风致振动与次档距振荡的作用，避免导线间发生鞭击、磨损，同时分散导线振动能量，降低导线疲劳断股的风险。

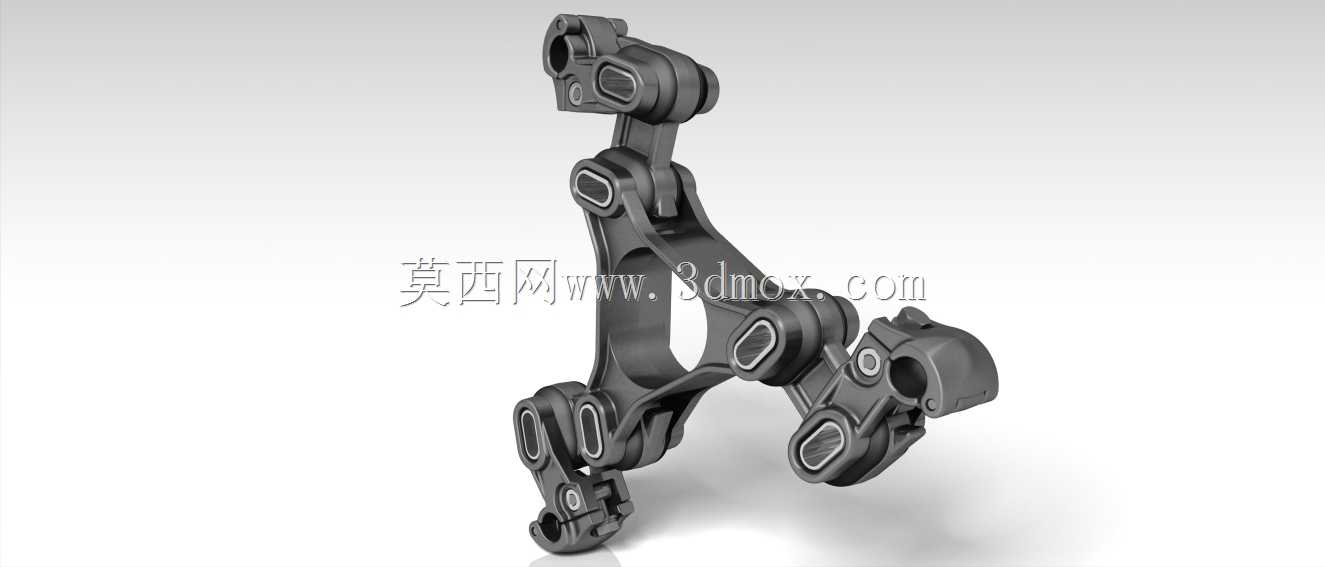

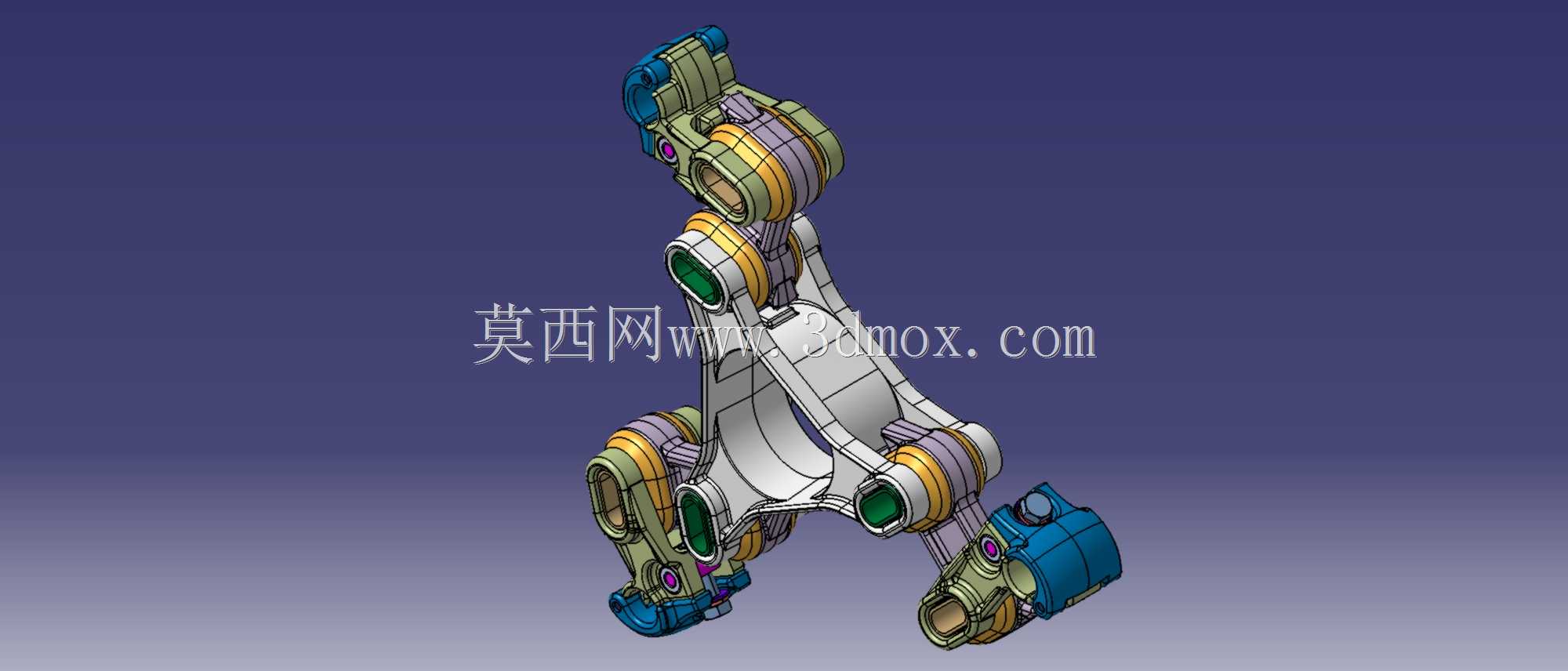

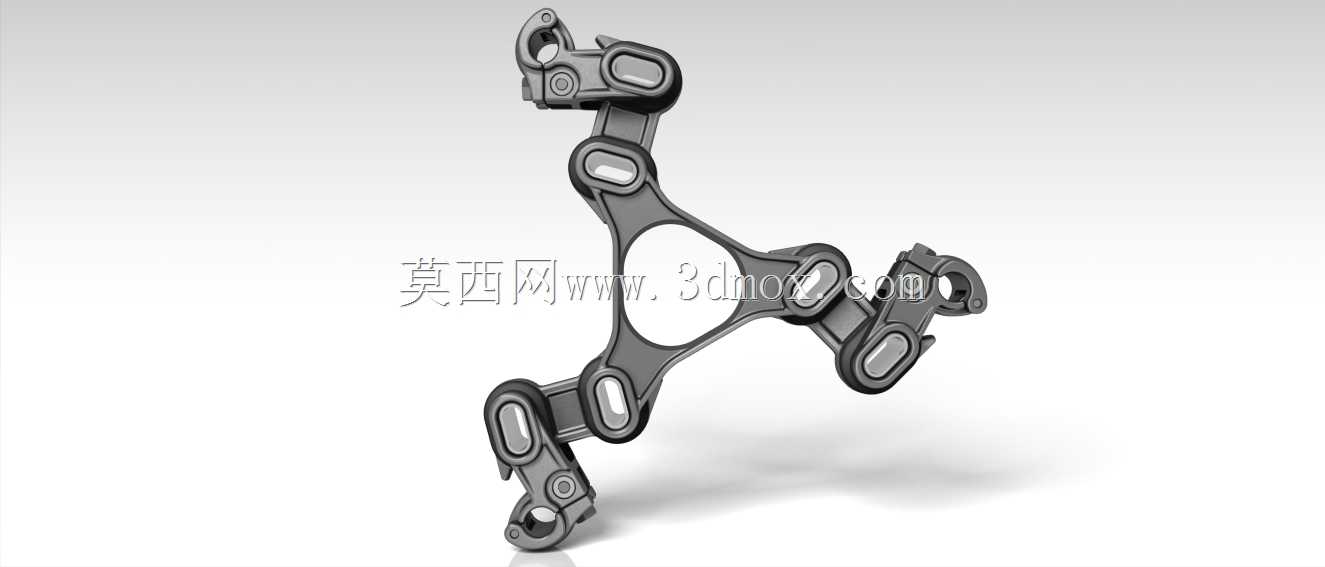

从实际功能特性来看，该间隔棒采用多关节铰接式框架结构，整体框架为高强度铝合金一体铸造成型后做时效处理，兼顾结构强度与轻量化需求，避免给导线带来额外的过大载荷。每个线夹位置都设置有独立的阻尼橡胶衬垫，当导线受风力作用产生振动时，橡胶衬垫可通过自身的弹性变形吸收振动能量，将振动的幅值快速衰减，避免振动能量沿导线长距离传递。线夹本体采用抱箍式结构，与导线接触的位置做圆弧过渡处理，表面粗糙度控制在Ra3.2以下，避免长期运行过程中磨损导线外层铝股；线夹的开合结构采用自锁式限位设计，安装完成后可自动锁止，无需额外加装防脱销即可避免运行过程中线夹松脱。

设计过程中首先需要匹配对应导线的外径参数，线夹的夹持内径需与导线外径保持0.5-1mm的间隙，既保证夹持后导线不会在线夹内发生滑移，又不会因为夹持力过大压伤导线。框架的铰接点位置设置有耐磨衬套，允许线夹在一定角度范围内自由转动，适配导线在风偏、覆冰、温度变化时产生的角度偏移，避免刚性连接产生的应力集中导致框架断裂。整体结构的重心经过配平设计，安装完成后间隔棒不会出现单侧偏斜，保证三个线夹的受力均匀，避免单根导线承受额外的偏载。

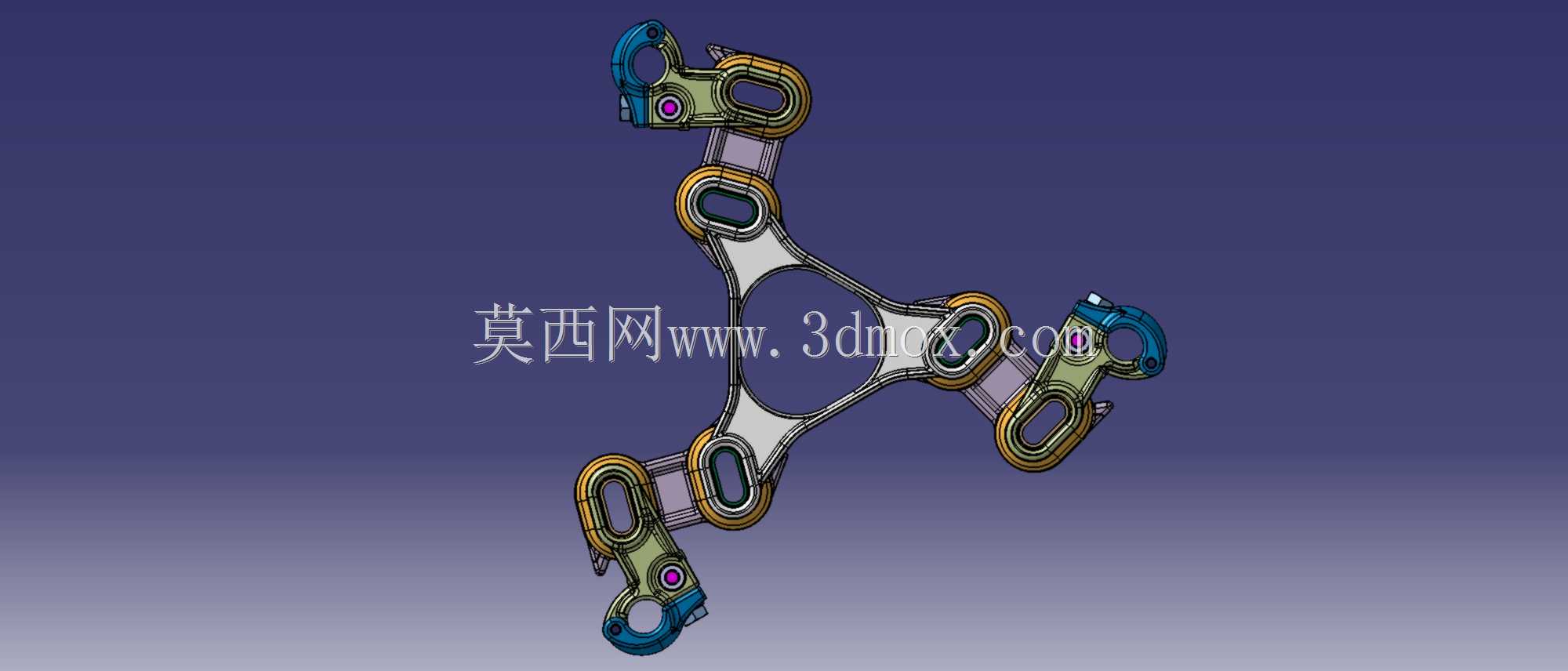

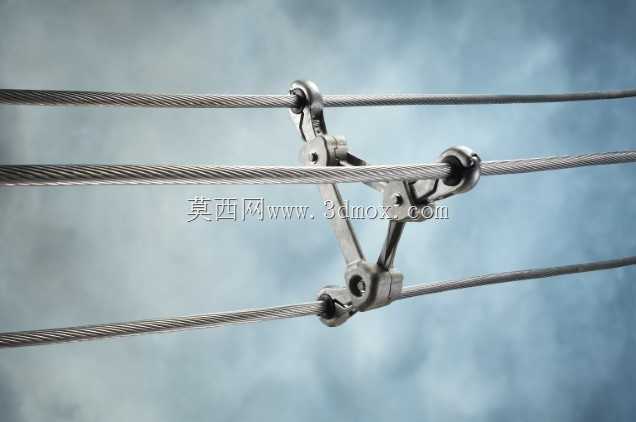

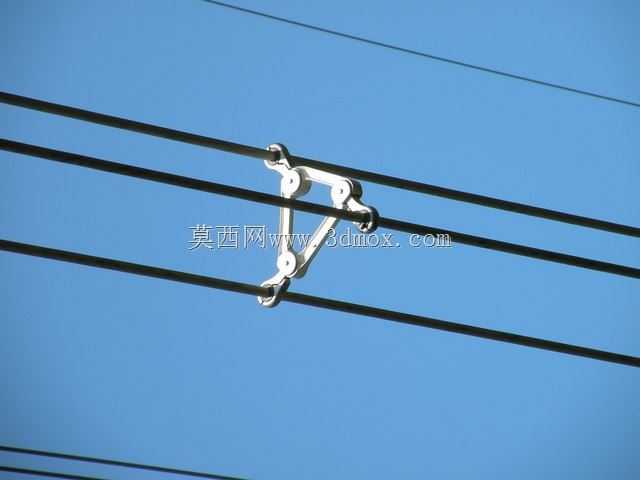

安装边界方面，该三束阻尼间隔棒的三个线夹中心呈正三角形排布，相邻线夹的中心距匹配对应电压等级三分裂导线的设计分裂间距，安装时需保证三个线夹的夹持方向与导线走向保持垂直，铰接关节的活动方向需顺线路方向布置，保证阻尼结构可有效吸收顺线路方向的振动能量。框架本体的边缘全部做倒圆角处理，避免高压环境下产生尖端放电，所有金属外露表面均做镀锌钝化处理，满足户外长期运行的防腐蚀要求，可适应-40℃到+70℃的环境温度范围，在高海拔、重污秽、沿海盐雾等不同工况环境下都可稳定运行。

在结构强度校核阶段，框架本体需满足对应电压等级金具的抗拉、抗弯强度要求，在导线发生最大风偏或短路电动力冲击时，框架不会发生塑性变形；阻尼橡胶的硬度、阻尼系数经过匹配调校，可针对输电线路常见的1-10Hz风振频率实现最优的吸振效果，相比刚性间隔棒可将导线的振动幅值降低70%以上，大幅延长导线的使用寿命。线夹的夹持力经过严格控制，既可以保证导线在最大不平衡张力下不会发生滑移，又不会因为夹持力过大导致导线的铝股产生压痕，在长期运行过程中夹持力不会因为橡胶老化出现大幅衰减，保证整个生命周期内的固定可靠性。
