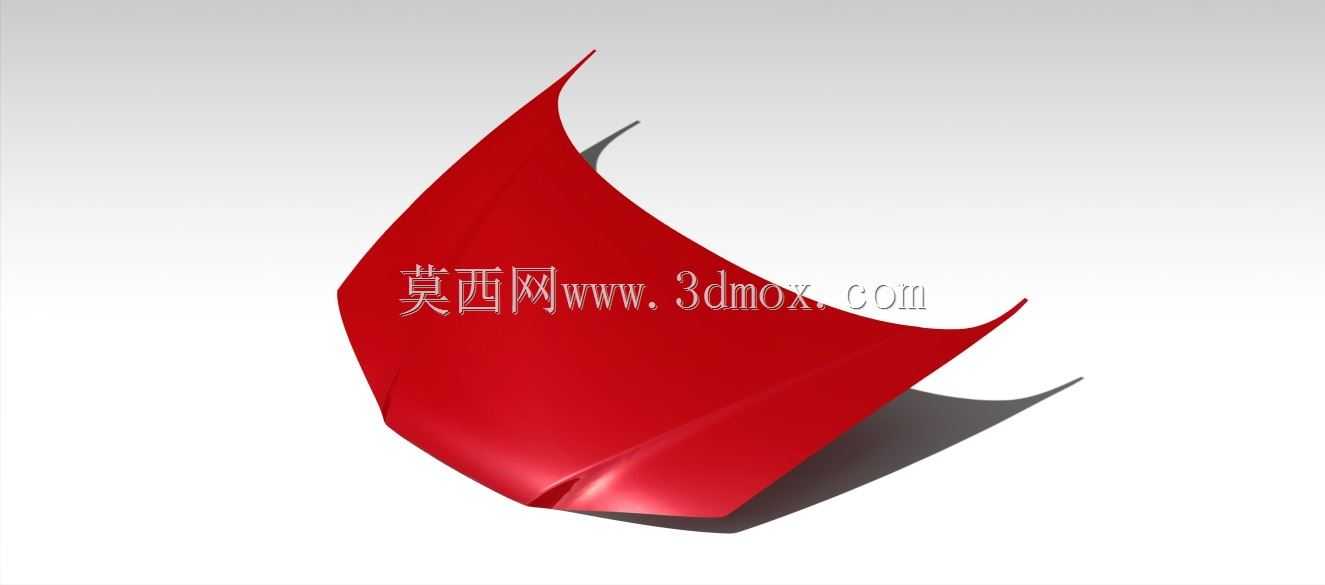

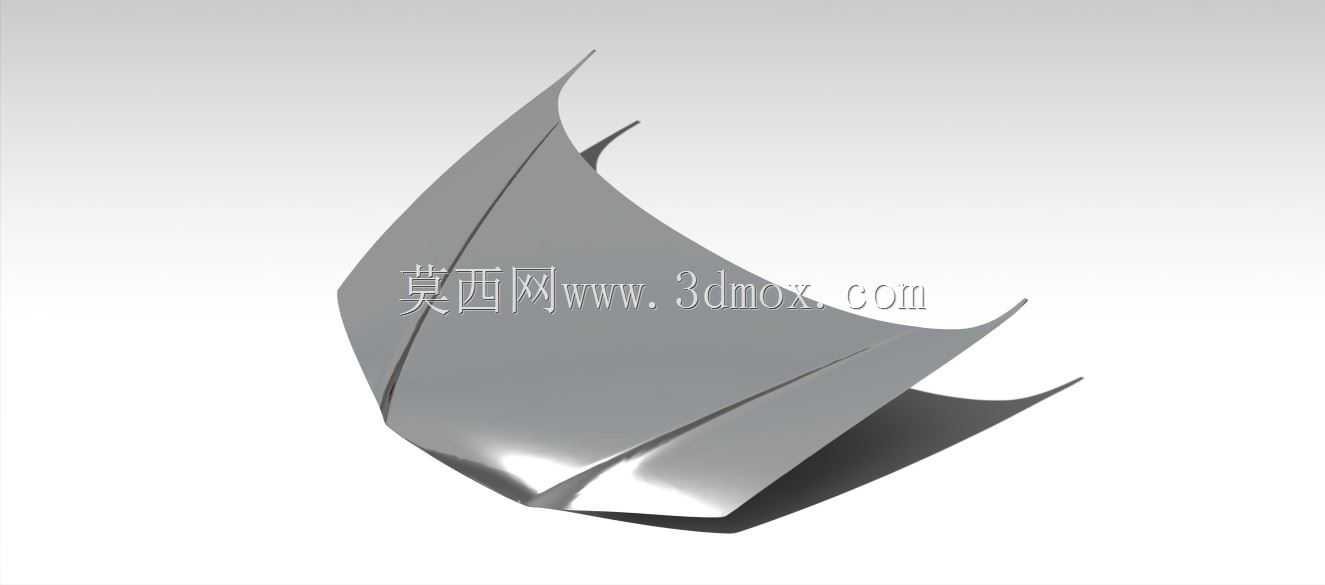

乘用车前置引擎舱覆盖件结构设计

　　日常做整车外饰结构方案迭代时，引擎舱覆盖件的曲面曲率控制一直是前期CAS面到结构面转化的核心难点，这次的覆盖件设计采用网格面拟合思路做基础型面推导，能很好平衡造型流线需求与结构安装的硬性边界。从实际装车场景来看，这类前置引擎覆盖件首先要满足日常使用的基础防护需求，闭合状态下要完全遮蔽舱内动力总成、线束管路、储液罐等部件，避免行驶过程中路面飞溅的碎石、积水、扬尘直接侵入舱内，加速零部件老化，同时在车辆发生低速正面碰撞时，覆盖件的预设溃缩筋结构能吸收部分冲击能量，降低对行人腿部与头部的碰撞伤害，这也是现行乘用车安全标准里明确要求的结构特性。

　　做型面构建的时候，最先要锁定的是安装硬点边界：覆盖件前缘要和前保险杠上沿保持均匀的3.5mm装配间隙，两侧与翼子板的匹配间隙控制在3mm，后缘与前风挡下装饰板的搭接量要保证12mm以上，避免雨水顺着接缝直接灌入舱内，同时覆盖件内板的铰链安装座位置要和车身前围的铰链安装孔位完全同轴，单侧两个安装点的位置度公差要控制在0.2mm以内，否则装配后会出现两侧缝隙不均、闭合锁止卡滞的问题。覆盖件的锁扣安装座设置在内板中部靠前位置，要和车头框架上的锁体位置完全对正，锁止行程预留8mm的调节余量，方便总装车间做间隙面差微调。

　　结构分层上，外板采用大曲率顺滑曲面，中部做1.2度的微小拱起，一方面提升整车俯冲的视觉效果，更重要的是提升行驶过程中的气流导向性，减少高速状态下舱内的紊流产生，降低风阻系数；内板则采用网状加强筋布局，筋高控制在18mm，筋条宽度3mm，在保证整体扭转刚度达到1200N·m/deg的前提下，尽可能降低部件自重，相比传统的整块内板结构，这种网格加强的设计能减重17%左右，符合现在整车轻量化的设计方向。覆盖件的边缘做全包边处理，外板翻边包裹内板边缘，翻边半径控制在1mm，既避免锐边割伤装配人员，也能提升边缘的结构强度，减少长期使用后的边缘变形问题。

　　实际建模过程中，曲面的G2连续是必须要保证的，尤其是覆盖件两侧的尖角过渡区域，曲率变化率要控制在0.05以内，不然后期做冲压模具的时候，会出现面褶皱、回弹超差的问题，网格面建模的优势就是能快速调整局部曲率，不需要重构整个曲面，在造型评审阶段能快速响应造型部门的调整需求，比如调整前缘的俯冲角度、侧面的筋线位置，都能通过局部网格控制点的拖拽实现，比传统的实体曲面建模效率高很多。另外还要考虑隔音隔热垫的安装空间，内板和外板之间预留5mm的空腔，用来填充发泡隔音层，同时在内板上预留4个隔音垫安装卡扣孔，孔位位置要避开加强筋，距离筋条边缘至少5mm，避免卡扣安装时出现应力集中导致内板开裂。

　　还要考虑日常维护的使用需求，覆盖件开启角度要能达到75度，保证维修人员能顺利接触到舱内所有保养点位，包括机油加注口、冷却液储液罐、制动液储液罐、空气滤芯壳体等，铰链的限位结构要能在最大开启角度时可靠锁止，避免维修过程中覆盖件意外下落造成人员受伤。同时覆盖件内板上要预留缓冲胶墩的安装位，四个角各设置一个胶墩安装座，胶墩的压缩量预留4mm，闭合时能有效缓冲震动，避免行驶过程中覆盖件和周边部件产生碰撞异响。在覆盖件的后缘两侧还要预留喷水嘴的安装孔，孔位角度要对准风挡的刮刷区域，保证玻璃水喷射范围覆盖雨刮的工作行程，不会出现喷射偏移的问题。
