光纤地线连接用接线盒结构设计

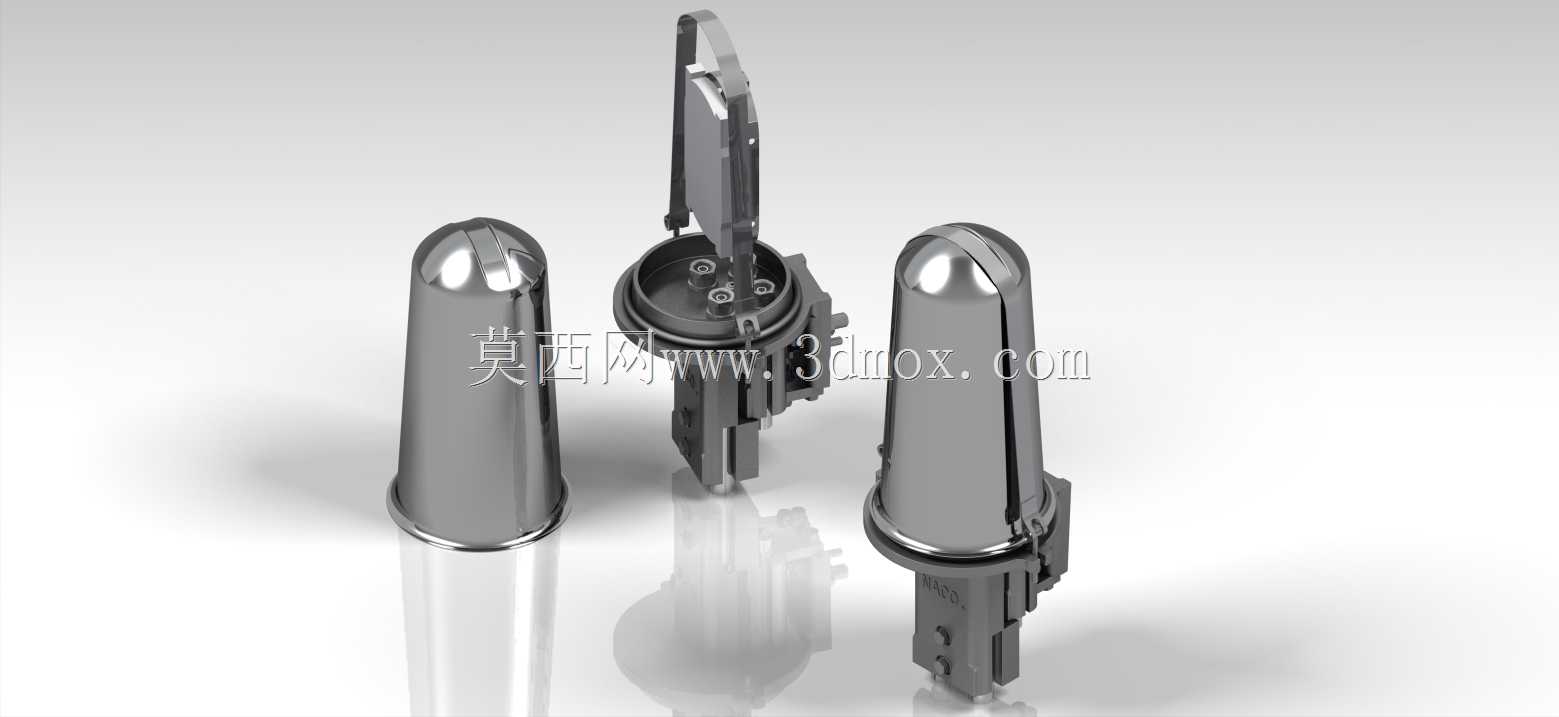

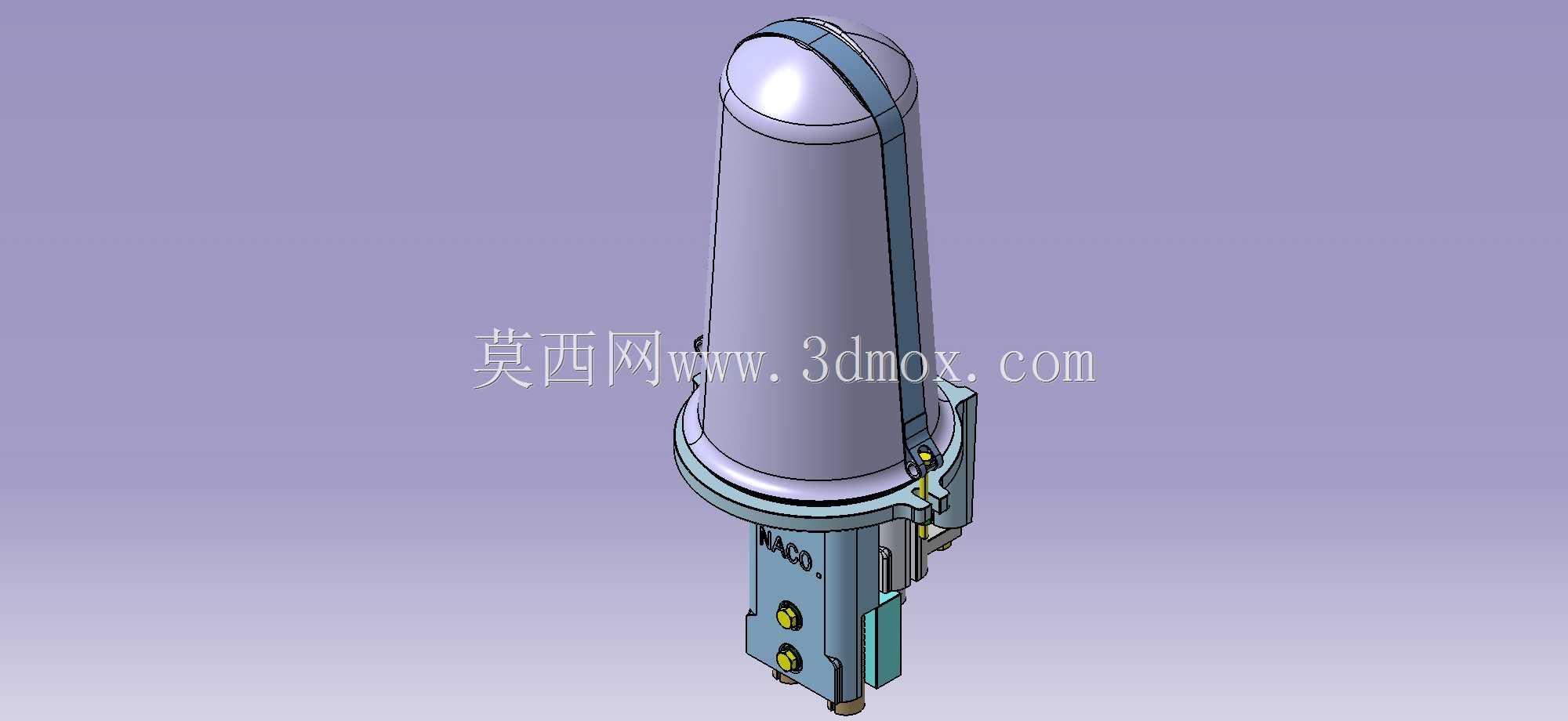

　　在架空输电线路的运维与架设场景中，光纤复合架空地线（OPGW）的接续防护一直是线路设计里容易被忽略但直接影响通信稳定性的环节，这款接线盒正是针对该场景开发的接续防护构件。从实际使用场景来看，它需要长期暴露在户外高空环境，承受强风、覆冰、紫外线老化、温差形变等多重工况考验，因此结构设计上首先考虑的是密封可靠性与机械防护强度，外壳采用流线型弹头式外形，并非单纯为了外观规整，而是为了降低高空风阻，减少线路在强风环境下的风振载荷，避免长期风摆导致的接续点疲劳松动。

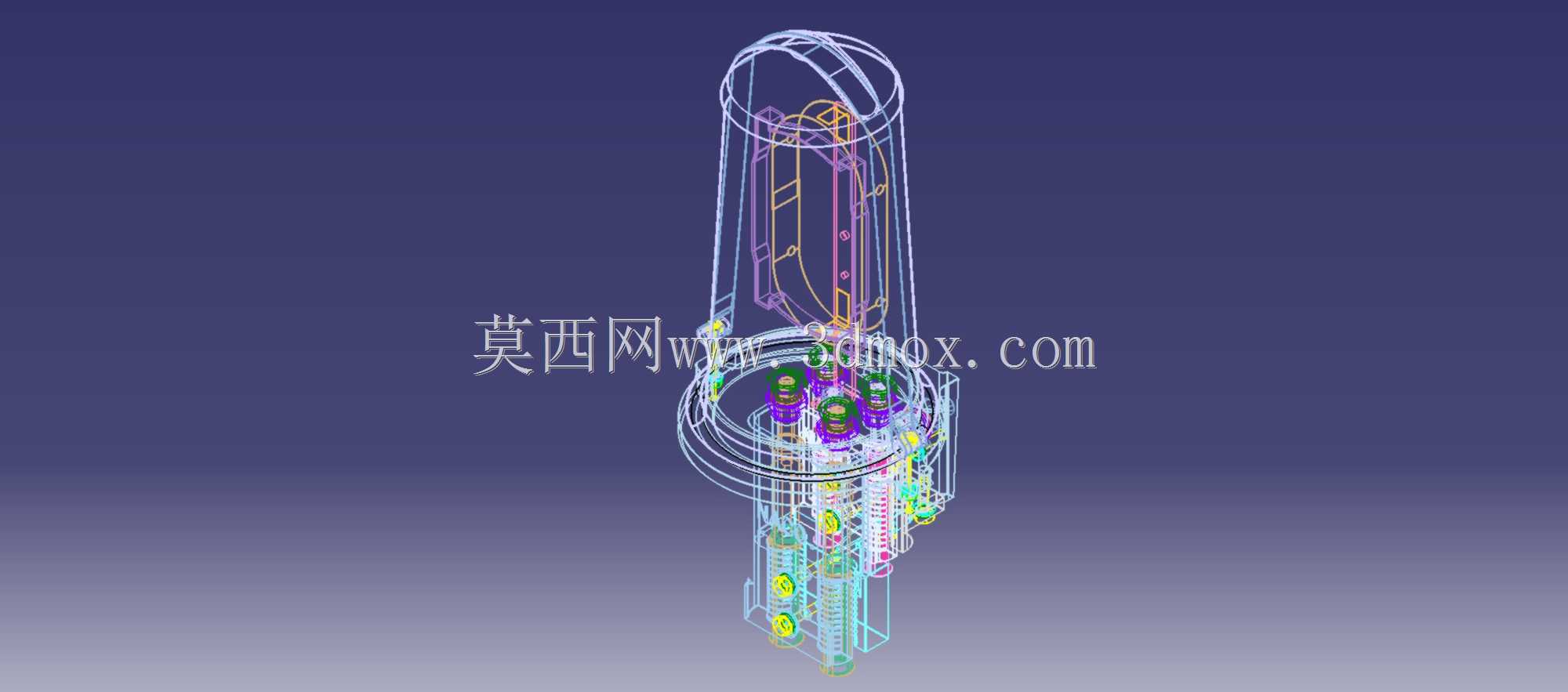

　　从功能特性上拆解，这款接线盒分为外防护壳体与内部接续承载两个核心部分，外罩采用金属材质一体成型，边缘做了卷边强化处理，和底座对接时通过周向的卡扣结构实现预紧，配合内部的密封胶圈可以达到IP65以上的防护等级，能够阻挡雨水、沙尘进入腔体内部，避免光纤接续点受潮出现损耗增大的问题。内部的承载基座上预留了光纤熔接盘的安装位，同时设计了专门的线缆固定夹结构，OPGW光缆引入后，首先通过金属压块将光缆的金属加强芯与基座做可靠电气连接，实现地线的电气贯通，再将光纤部分引入熔接盘完成盘留与接续，多余的光纤可以按照规定的弯曲半径盘绕在熔接盘内，避免弯折半径过小导致的光信号损耗超标。

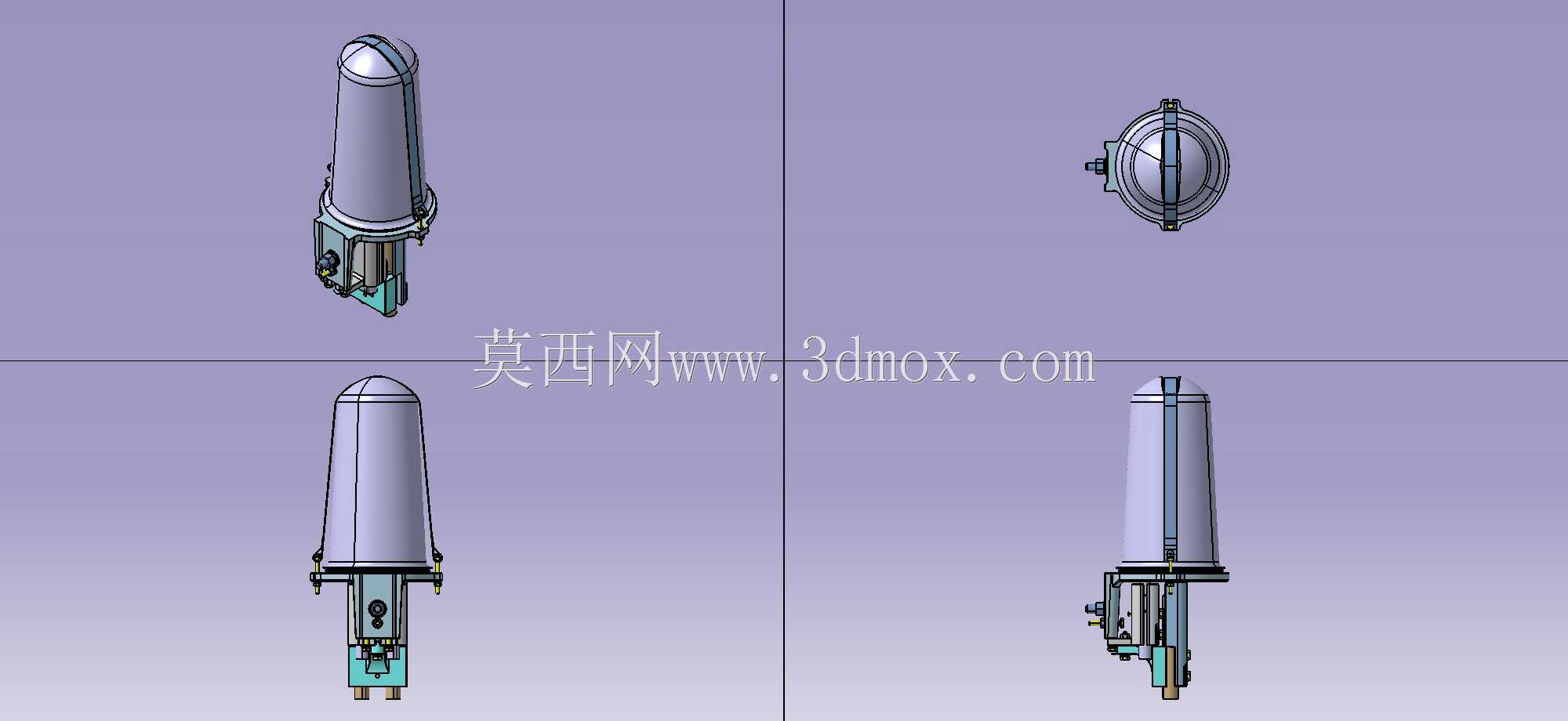

　　设计过程中需要重点考量安装边界的适配性，首先是线缆的适配范围，基座上的进线孔做了变径密封设计，可以适配不同外径规格的OPGW光缆，不需要额外定制转接配件，降低现场施工的配件准备难度。安装时的操作空间也做了针对性优化，壳体打开后内部的接续区域完全暴露，施工人员在高空塔架上作业时，不需要额外拆解过多零件就可以完成熔接、固定、密封的全流程操作，减少高空作业的时长与操作风险。外形尺寸上，整体长度控制在常规线路金具的安装尺寸范围内，不会因为体积过大导致与杆塔上的其他金具出现安装干涉，底座上的安装挂点采用标准的孔位设计，可以直接适配现有线路上常用的连接金具，不需要对原有杆塔的安装结构做改造，直接替换老旧接线盒也能完成适配。

　　从结构可靠性的角度出发，这款接线盒的所有金属部件都做了防腐处理，外壳表面的镀层可以耐受沿海高盐雾、工业重污染区域的腐蚀环境，内部的光纤容纳腔体做了圆滑过渡处理，没有尖锐棱角，避免施工或者长期震动过程中划伤光纤外皮。卡扣结构采用了防脱设计，即使在长期震动、温差形变的情况下，也不会出现卡扣松脱导致壳体分离的问题，电气连接部位做了防滑齿设计，压紧后可以保证金属加强芯的接触电阻符合电力行业标准，避免出现接触不良导致的发热、放电隐患。另外在腔体内部预留了一定的冗余空间，除了容纳熔接盘之外，还可以放置少量的防潮剂，进一步提升腔体内的干燥度，延长光纤接续点的使用寿命，减少后期线路运维的频次。
