加热器后门钣金结构三维设计

　　在民用采暖、工业烘干、商用供热类加热器设备的结构设计中，后门部件是兼顾防护、散热、装配便捷性的核心壳体组成部分，本次设计的加热器后门，采用钣金成型工艺制作，适配嵌入式、壁挂式多类加热器机型的后部安装需求。从实际应用场景来看，加热器后门位于设备整机的背部，一方面要封闭设备内部的加热模组、风机、电控组件，避免运行过程中人员误触内部高温部件、带电部件，同时阻挡外界灰尘、飞虫、溅水进入设备腔体，降低内部元器件积灰受潮引发的故障概率；另一方面需要配合整机的风道设计，预留合理的通风间隙，保障设备进风、出风循环顺畅，避免热量在腔体内部淤积导致元器件过热老化。

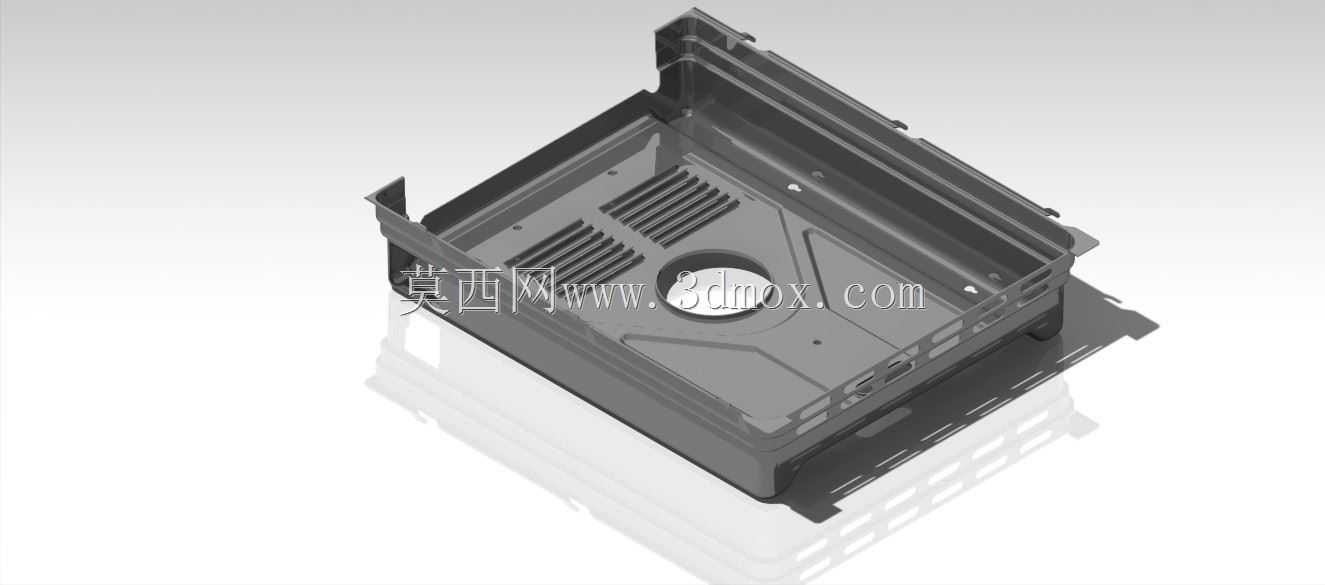

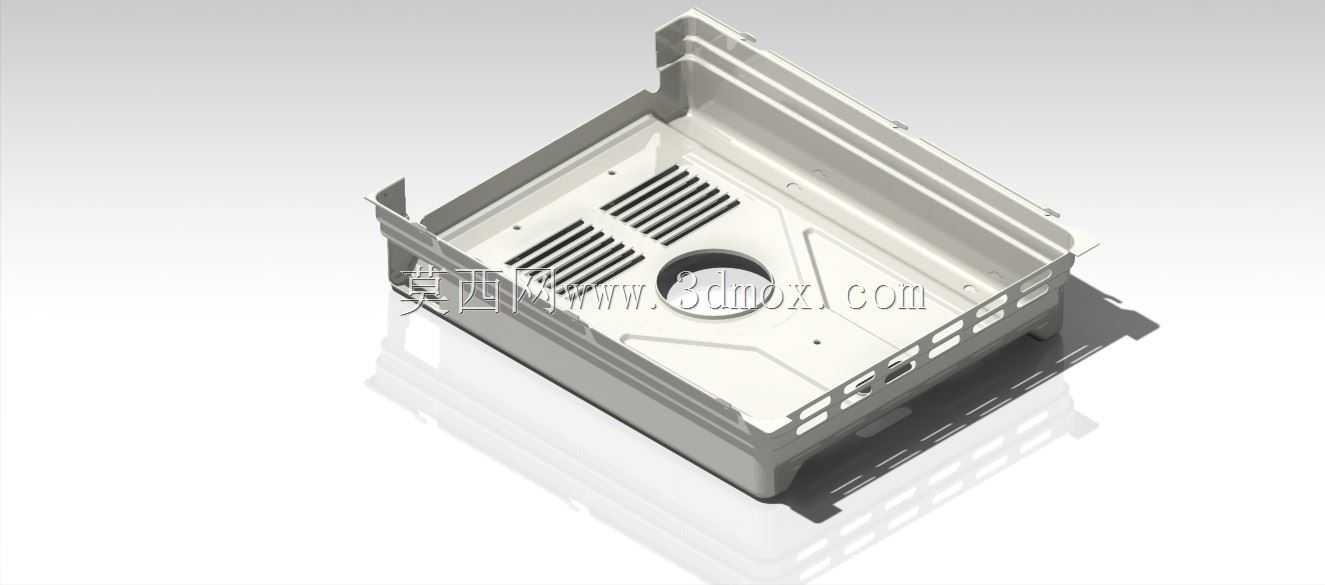

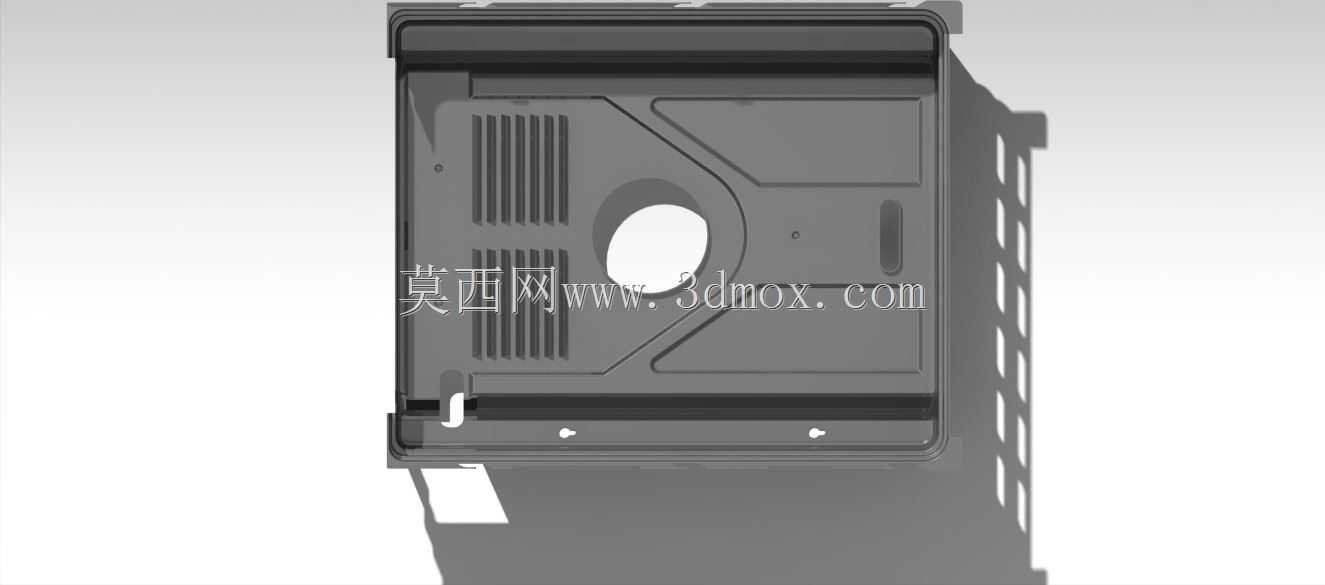

　　从功能特性层面拆解，该后门结构集成了多重实用设计：首先是主体区域的阵列式散热格栅，格栅采用同向斜向冲切成型，既保证了通风通流面积满足设备散热风量要求，又能避免外部异物垂直落入设备内部，同时冲切后的格栅翻边能够提升钣金件的整体刚性，减少大面积薄板带来的共振异响问题；其次是腔体中部的圆形避让孔，主要用于加热器后部的接线端子、温控探头或者外接管路的穿出，孔位边缘做了翻边处理，既可以增加孔位强度，又能避免锐边割伤穿设的线缆绝缘层；再者是部件四周的折边与卡扣结构，折边采用多次折弯成型，和加热器主壳体的侧边卡槽精准适配，不需要额外打螺丝就能实现初步定位，侧边预留的卡扣位在装配到位后可以和主壳体卡紧，减少紧固件的使用数量，提升后期设备维护拆装的效率，同时折边结构也能在设备受到轻微磕碰时起到缓冲作用，避免后门变形导致装配间隙过大。

　　设计思路上，全程围绕钣金加工的工艺特性展开，所有成型特征都适配常规数控冲床、折弯机的加工能力，没有设计需要特殊模具才能加工的异形结构，能够有效降低单件加工成本。在结构排布阶段，先根据加热器整机的后部安装边界确定后门的整体轮廓尺寸，再根据内部加热组件的发热功率计算所需的通风面积，以此确定散热格栅的排布密度、单条格栅的宽度与间隙，格栅间隙控制在安全防护要求范围内，避免手指能够穿过格栅触碰内部高温部件；之后根据整机后部的外接部件位置确定避让孔的坐标与孔径，再沿着后门的四周边缘设计折弯边，折弯边的高度根据主壳体的卡槽深度确定，保证装配后后门表面和主壳体侧面齐平，没有明显的凸起或者凹陷；卡扣结构的位置选在折弯边的受力均匀点，每侧设置2-3个卡扣，保证装配后后门不会因为设备运行的振动出现松脱异响，同时卡扣的变形量控制在钣金材料的弹性变形范围内，多次拆装也不会出现卡扣断裂的问题。

　　从安装边界来看，该后门的整体轮廓尺寸完全匹配对应加热器机型的后部安装位，四周折弯边的公差控制在钣金加工的常规公差范围内，和主壳体装配后单边间隙不超过0.5mm，既不会因为间隙过小导致装配卡滞，也不会因为间隙过大影响外观或者导致防护等级下降；后门的安装方向唯一，通过折边的形状差异做了防呆设计，装配时不需要反复调整方向就能快速对位；后门表面和墙面或者安装支架之间预留了足够的安全间隙，保证背部的通风空间满足散热要求，不会因为贴墙太近导致进风不畅。在细节处理上，所有钣金的锐边都做了去毛刺处理，避免加工、装配、维护过程中划伤操作人员，散热格栅的冲切方向朝向设备外侧，减少冲切毛刺对内部气流的影响，同时也方便后期表面喷涂处理时的漆面附着。
