Samiflex系列挠性联轴器结构设计

　　在各类工业传动系统的轴系布局中，两轴对中偏差的存在是无法完全规避的工程实际问题，无论是安装过程中产生的同轴度误差，还是设备运行时因负载波动、温度形变、基座沉降带来的轴端位移，都会直接影响传动链路的运行稳定性，严重时甚至会造成轴承过载、轴件疲劳断裂等故障。Samiflex系列挠性联轴器正是针对这类工况需求设计的轴系连接部件，覆盖A3、A4、A45、A50、A55多个型号，可适配不同扭矩等级、不同轴径的传动连接场景，从中小型输送设备的动力输出端，到泵组、风机类通用设备的传动链路，再到轻工机械、纺织设备的传动工位，都能见到这类挠性联轴器的应用。

　　从功能特性来看，这款挠性联轴器区别于刚性联轴器的核心点，在于其具备多维度偏差补偿能力，可同时补偿两轴间的径向偏移、角向偏差以及一定范围内的轴向窜动，不需要在安装阶段追求极高的对中精度，就能保证动力的平稳传递，大幅降低现场安装调试的难度，也能减少轴系运行过程中因偏差产生的附加载荷。中间的弹性缓冲结构还能吸收传动过程中的振动与冲击，在启动、换向或者负载突变的工况下，可有效缓冲瞬时冲击载荷，避免冲击直接传递到两端的动力部件与被驱动设备，延长整个传动系统的易损件使用寿命。

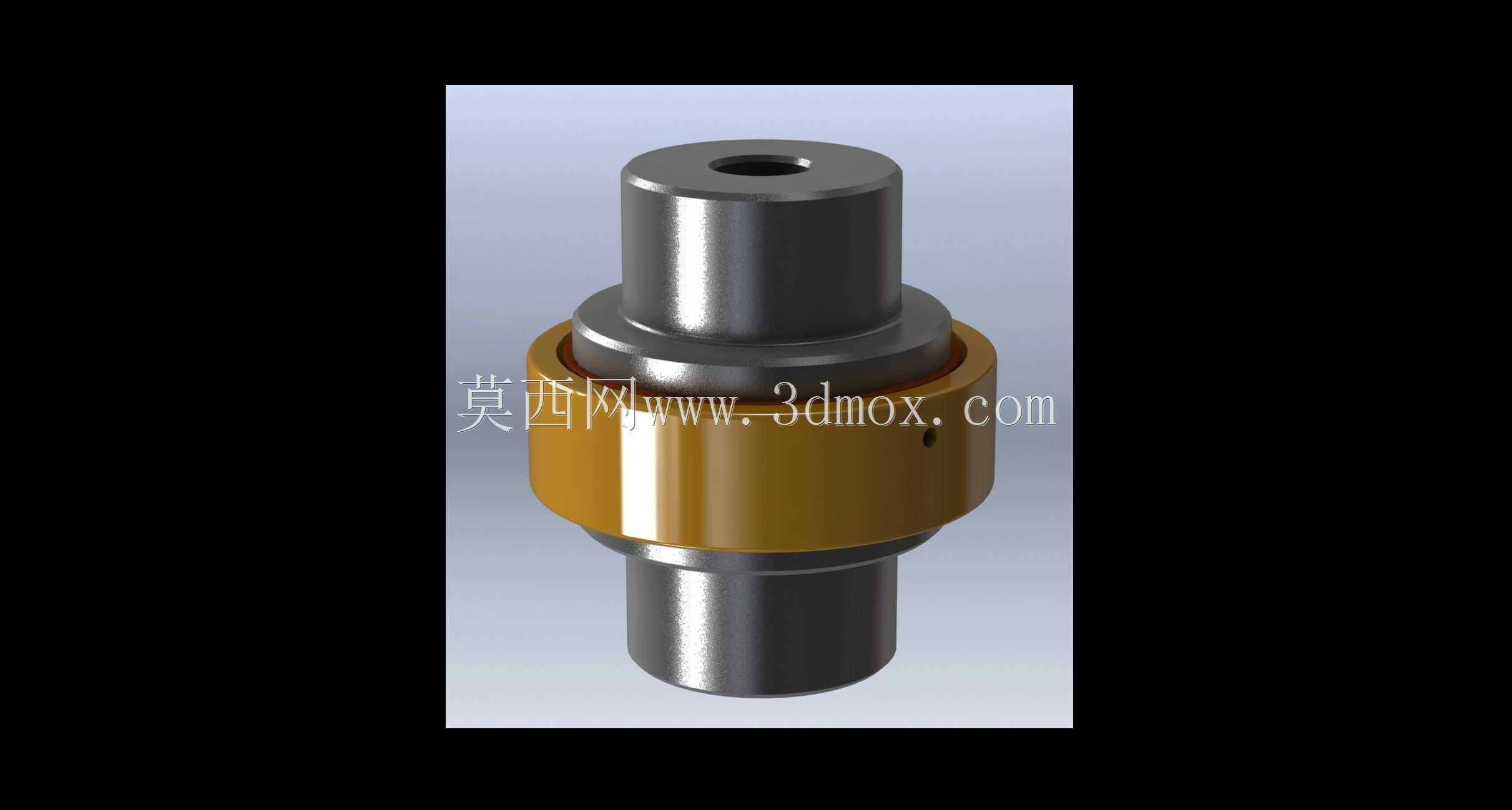

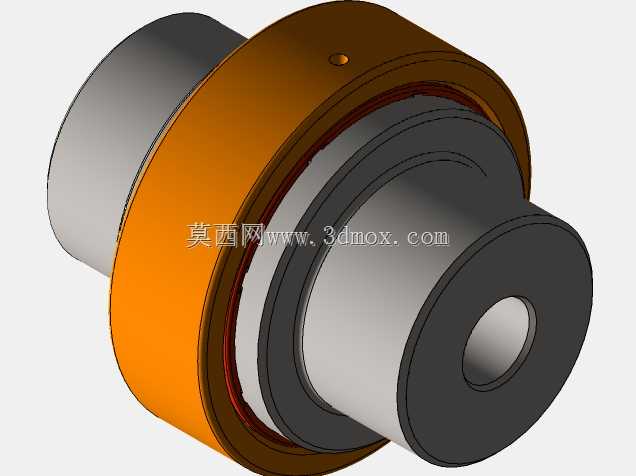

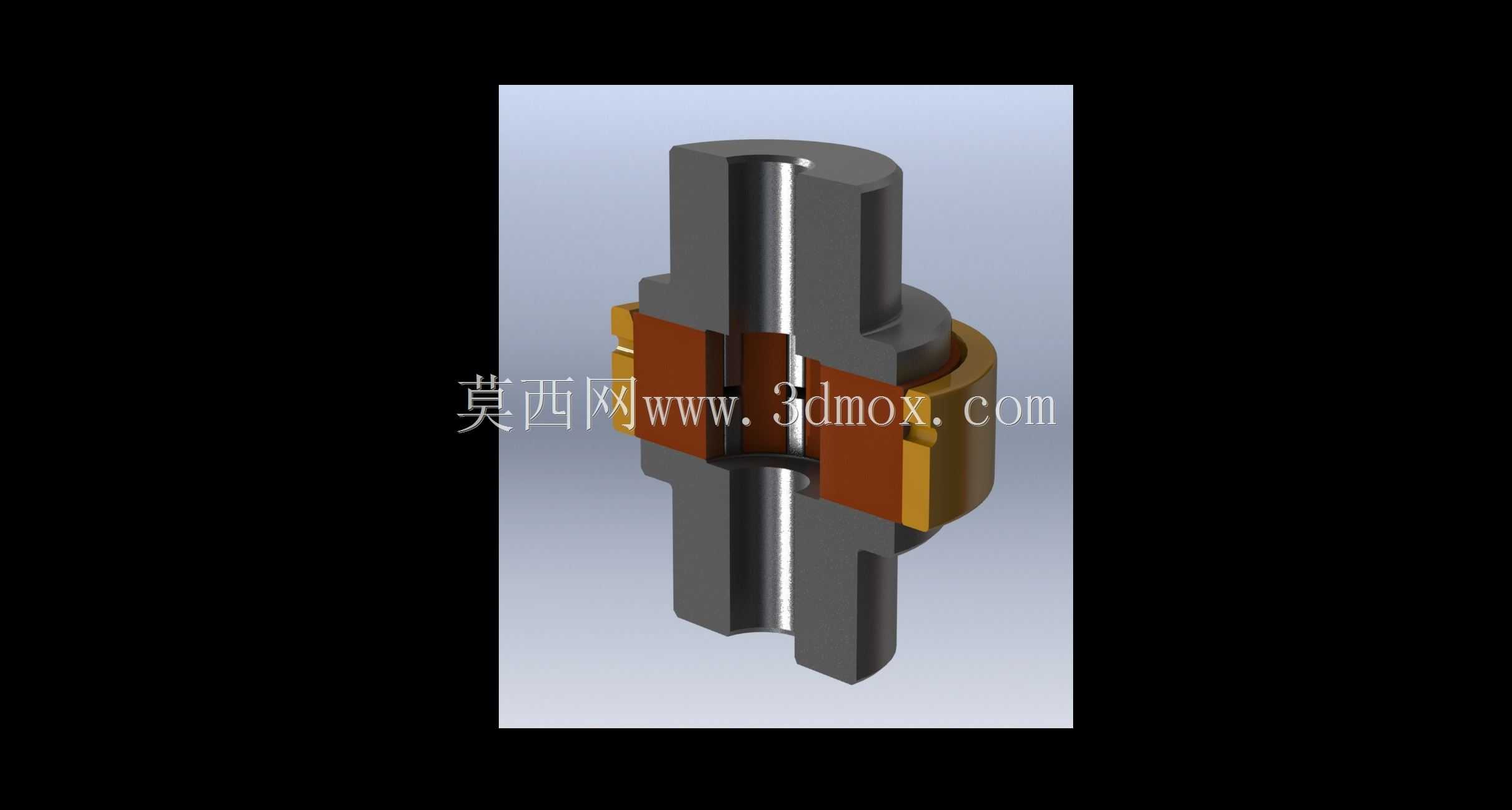

　　从结构设计思路来看，这款联轴器采用对称式分体布局，两端为金属材质的轴毂结构，轴毂内部开设键槽，通过平键与两端轴件实现周向固定，传递额定扭矩；中间的挠性连接单元采用高耐磨、抗疲劳的弹性材质，与两端金属轴毂通过嵌合结构实现可靠连接，不需要额外的紧固件就能保证扭矩传递的可靠性，同时预留了足够的形变空间来适配各类轴系偏差。这种分体式结构也给后期维护带来了便利，当中间弹性元件出现疲劳磨损时，不需要完全拆解两端的轴系连接，就能快速完成易损件的更换，减少设备停机维护的时间成本。

　　在外形尺寸与安装边界的设计上，不同型号的联轴器对应不同的轴径适配范围与扭矩传递能力，整体采用径向紧凑的结构设计，外径尺寸控制合理，不会占用过多的径向安装空间，可适配安装空间受限的传动工位。轴向长度也根据不同型号做了匹配设计，安装时只需要按照对应型号的尺寸要求，预留足够的轴向安装距离，将两端轴毂分别固定在主动轴与从动轴的轴端，保证中间挠性单元的嵌合到位即可，不需要复杂的调整工序。轴毂的键槽尺寸符合通用机械传动的标准规范，可与常规标准轴件、平键直接适配，不需要额外做定制化加工，降低选型适配的难度。

　　在实际选型应用过程中，需要根据传动系统的额定扭矩、最高转速、两端轴径尺寸以及预估的轴系偏差量，选择对应型号的联轴器，保证其额定扭矩大于系统的最大工作扭矩，最高转速适配设备的运行转速范围，轴毂内孔尺寸与两端轴径匹配，同时确认其补偿能力覆盖现场实际存在的轴系偏移量，才能最大化发挥这类挠性联轴器的性能优势。不同于膜片联轴器、梅花联轴器等其他挠性联轴器，这款Samiflex系列联轴器的弹性单元结构具备更好的抗扭转形变能力，在正反转频繁的工况下，不会出现明显的传动滞后，能保证传动精度的稳定性，既适合连续单向运转的传动场景，也能适配频繁换向、有冲击负载的工位。

　　从三维建模的角度来看，这类联轴器的模型构建需要重点关注几个核心配合尺寸：两端轴毂的内孔与键槽尺寸公差，直接影响与轴件的配合精度；中间挠性单元与金属轴毂的嵌合尺寸，需要保证装配后无松动，同时预留弹性形变的空间；整体的同轴度公差需要控制在合理范围内，避免模型装配后出现干涉问题。建模过程中可先完成单侧轴毂的结构绘制，通过对称特征快速生成另一侧轴毂，再单独构建中间挠性连接单元的结构，最后完成整体装配，验证各部件之间的配合关系，确保模型可直接用于装配模拟、工程出图以及选型参考。
