人体工学有线光电鼠标外观结构三维数模

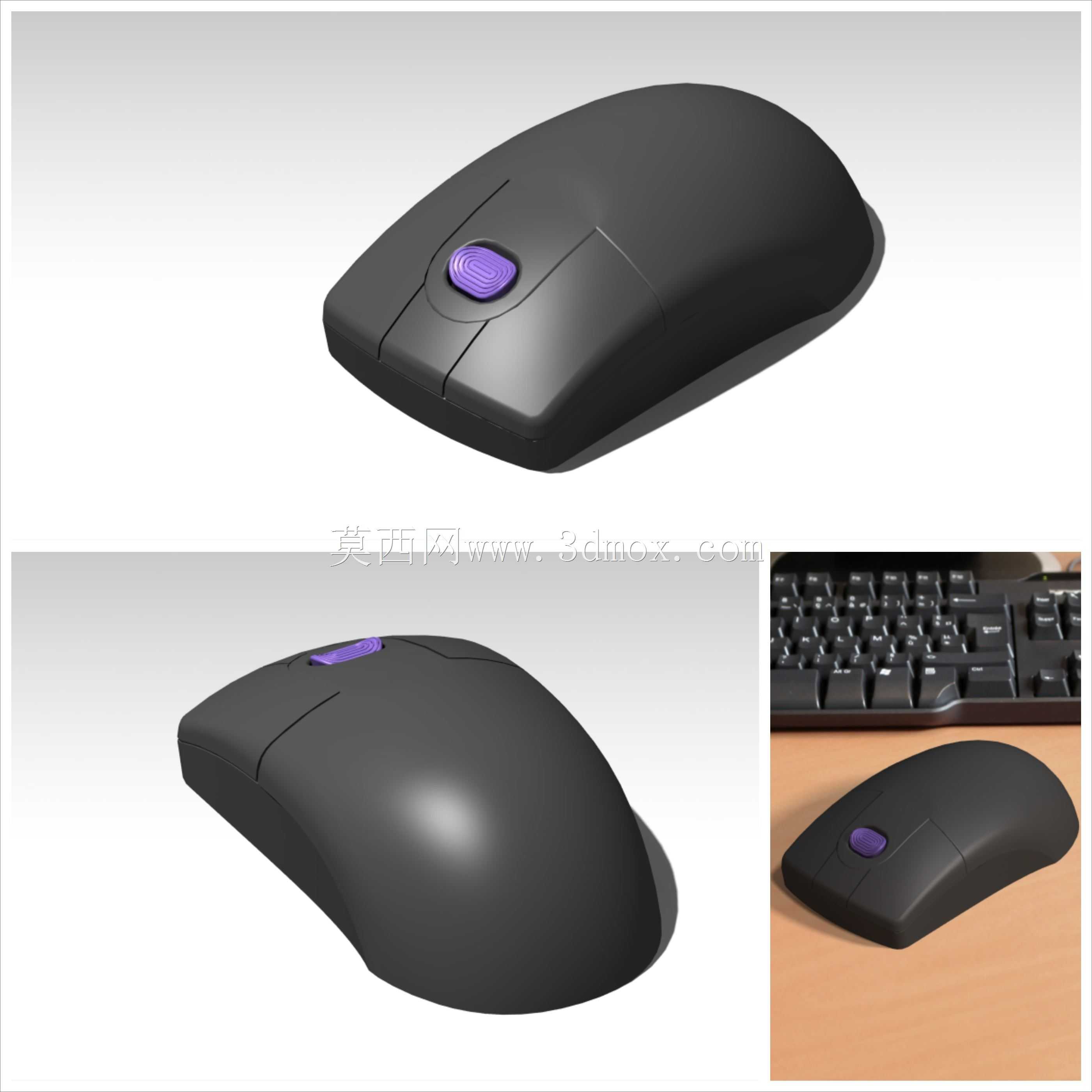

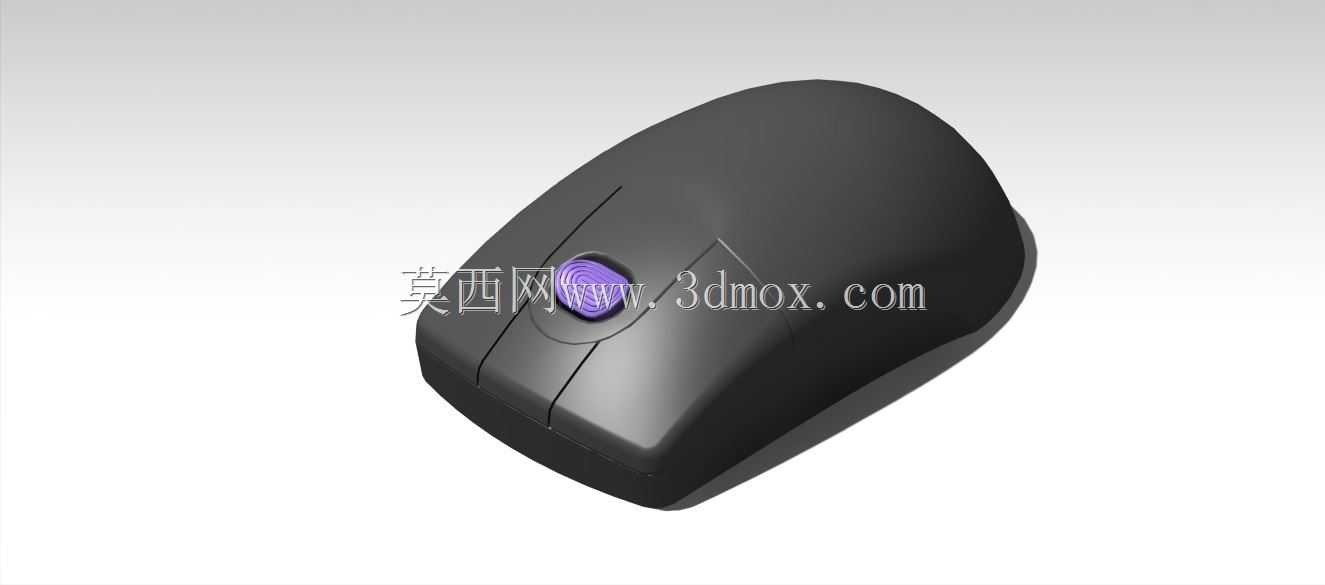

　　日常办公与工业控制场景中，鼠标作为最常用的人机交互输入终端，其握持手感、按键反馈精度直接影响长时间操作的疲劳度与指令输入效率，这款鼠标的结构设计完全围绕桌面端长时间使用的实际需求展开。从外形轮廓来看，整体采用非对称弧面过渡，上盖曲面从握持区向按键区逐步收窄，掌心支撑区域的隆起高度适配成年男性平均掌长的贴合曲线，拇指放置侧做了内凹收边处理，避免握持时拇指与桌面边缘产生摩擦，无名指与小指承托区向外延伸出微小的承托边，解决常规对称鼠标长时间握持时小指向外滑脱的问题。滚轮位置设置在上盖中轴线靠前位置，滚轮表面做了防滑纹理处理，滚动阻尼设定为段落式反馈，适合CAD绘图时的视图缩放、网页长文档滚动等操作场景，滚轮中键的按压力度控制在适中区间，

　　避免频繁按动中键造成手指酸痛。左右按键与上盖采用一体化悬臂结构设计，按键触发行程设定为短行程脆感反馈，按键边缘做了0.3mm的圆角过渡，避免频繁点击时按键边缘硌伤指腹。底部结构预留了光电传感器居中安装位，四周设计有四个均匀分布的脚垫安装槽，脚垫采用聚四氟乙烯材质，可降低在不同材质鼠标垫上的滑动阻力，同时预留了电池仓与无线模块的拓展空间，可根据实际需求衍生出有线、无线双模的不同版本。安装边界方面，整体最大长度控制在118mm，最大宽度63mm，最高处高度38mm，适配绝大多数常规桌面使用空间，底部脚垫的安装平面度公差控制在0.1mm以内，保证放置在平整桌面上不会出现晃动翘边的问题。结构设计过程中，

　　上盖与底壳的连接采用卡扣加两颗尾部螺丝的固定方式，卡扣分布在左右两侧与前端位置，拆卸维护时仅需拧下尾部螺丝即可撬开上盖，方便内部微动、编码器、电路板的更换维修。内部PCB板的安装柱高度经过精准核算，保证传感器镜头与底部透光孔的同轴度偏差不超过0.05mm，避免出现光标定位偏移、丢帧的问题。左右按键下方的微动开关安装位做了加强筋处理，避免长期高频点击造成安装柱开裂，延长按键的使用寿命。侧部的防滑区域可根据需求粘贴橡胶防滑贴，进一步提升手汗较多场景下的握持稳定性。这款数模完整还原了鼠标从外曲面到内部安装结构的所有细节，曲面过渡连续无碎面，安装位的尺寸公差完全符合实际开模生产的精度要求，可直接用于手板打样验证、结构优化改进，

　　也可作为外设产品设计教学的参考案例，帮助结构设计从业者理解消费类电子外设的曲面构建逻辑、安装配合公差设定、人机工程学曲面的优化方法。在工业控制操作台的配套外设选型中，这类结构的鼠标也能适配嵌入式操作台的安装空间，稳定完成设备参数调整、监控界面操作等指令输入工作，其圆润的外形没有尖锐棱角，符合办公场景与工业操作场景的安全使用要求。
