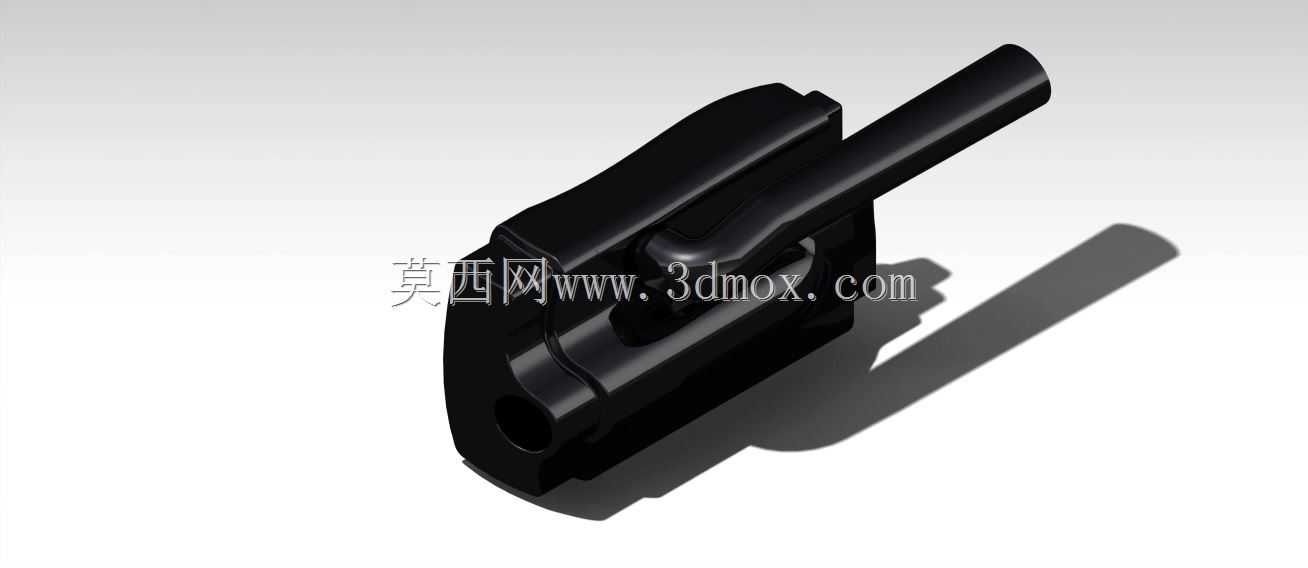

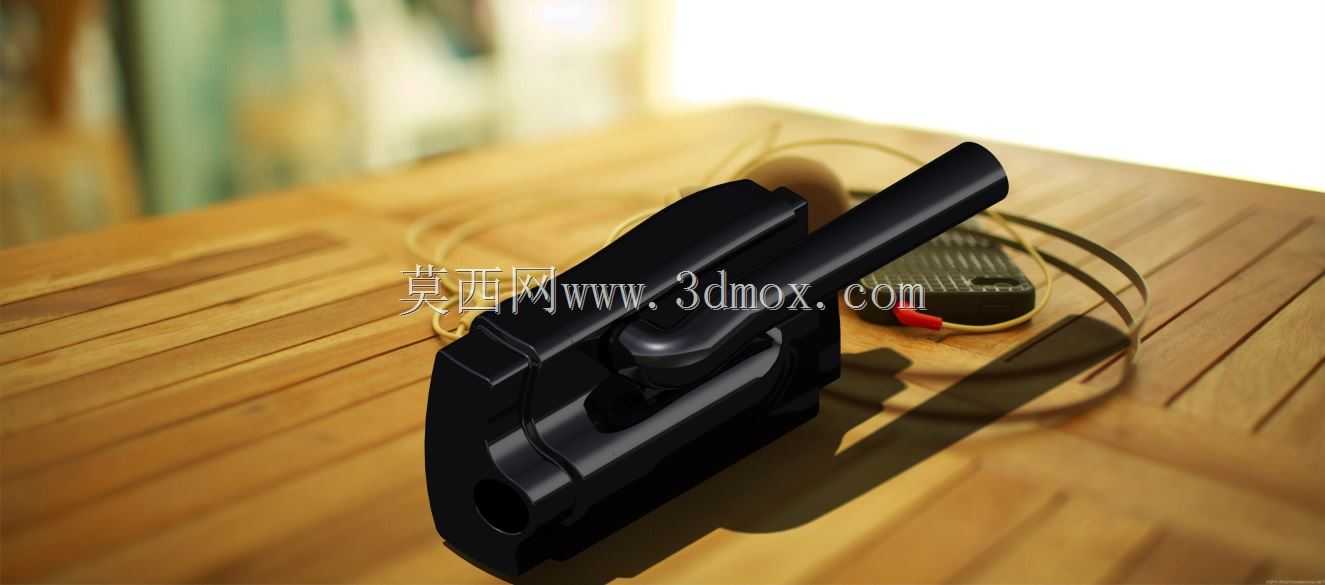

手持便携摄录设备结构三维数模

　　这款手持摄录设备的三维结构设计，首先围绕户外移动影像采集的实际作业场景展开，日常作业中，这类设备常被用于工业巡检现场记录、户外勘测素材采集、移动执法过程存证等场景，需要操作人员单手握持长时间作业，因此结构设计阶段首先对握持区域的人机尺寸做了反复校核。从结构布局来看，整机采用一体化筒身加侧置握持柄的布局，筒身核心区域预留了光学成像模组、感光元件、内置存储模块的安装空间，侧置握持柄的曲面弧度完全贴合成年男性手掌自然弯曲的形态，柄身做了微收腰处理，避免长时间握持产生硌手的问题，握持区域的外表面预留了防滑纹理的安装位，可后续包覆橡胶防滑层，提升湿滑环境下的握持稳定性。

　　从功能特性来看，设备前端的镜筒位置做了阶梯式限位结构，可兼容不同焦距的镜头模组换装，镜筒外圈预留了遮光罩安装的卡扣位，不需要额外粘接即可快速拆装遮光配件，避免强光环境下镜头产生眩光影响成像质量。设备尾部预留了数据传输接口、电池仓的安装空间，电池仓采用卡扣式快拆结构，不需要额外工具即可完成电池更换，适配长时间户外作业无外接电源的使用需求，接口位置做了内凹式设计，可配套安装防水胶塞，满足雨天、多粉尘作业环境下的防护要求。

　　设计思路上，整机壳体采用上下分模的结构形式，分模线沿设备侧部的轮廓中线布置，既可以降低模具加工的复杂度，也能避免分模线出现在握持接触区域影响手感，内部的筋位布局按照元器件的安装点位做了针对性布置，核心成像模组的安装位置做了加厚筋位支撑，避免设备意外跌落时冲击力传导至光学元件造成偏移，握持柄内部的空腔预留了走线空间，可将按键排线、供电线路规整收纳在空腔内，避免线路挤压磨损造成的接触故障。

　　外形尺寸与安装边界方面，整机筒身直径控制在38mm，长度为126mm，握持柄突出筒身的高度为42mm，整体重量控制在180g以内，单手握持时设备重心落在掌心位置，长时间举持拍摄不会产生明显的坠手感。设备底部预留了标准1/4英寸的螺孔安装位，可兼容通用三脚架、手持稳定器的安装接口，满足固定点位长时间拍摄、移动平稳拍摄的拓展需求，侧部的按键位置按照单手握持时拇指的活动范围布置，不需要调整握持姿势即可完成录制启停、焦距调整的操作，按键的触发行程设置为1.2mm，既有清晰的触发反馈，也能避免误触。

　　结构细节上，设备的边角位置全部做了R2以上的圆角过渡，既可以避免尖锐边角在使用过程中磕碰划伤，也能提升壳体的抗冲击性能，跌落时圆角结构可以分散冲击力，降低壳体开裂的风险。壳体壁厚均匀控制在2.2mm，既保证了整体结构强度，也能尽可能控制整机重量，内部的安装柱位置做了局部加厚处理，螺丝锁附时不会出现柱体断裂的问题，所有安装孔位的公差按照IT7级精度设置，保证元器件装配时的同轴度要求，避免光学模组安装偏移造成的成像光轴歪斜问题。
