翅片管式换热设备三维结构设计

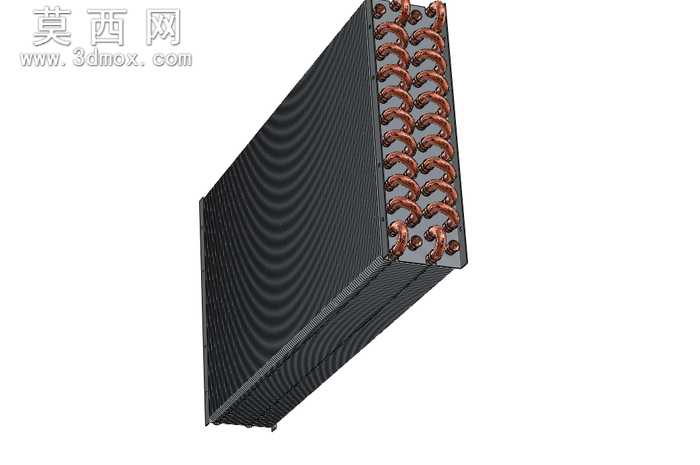

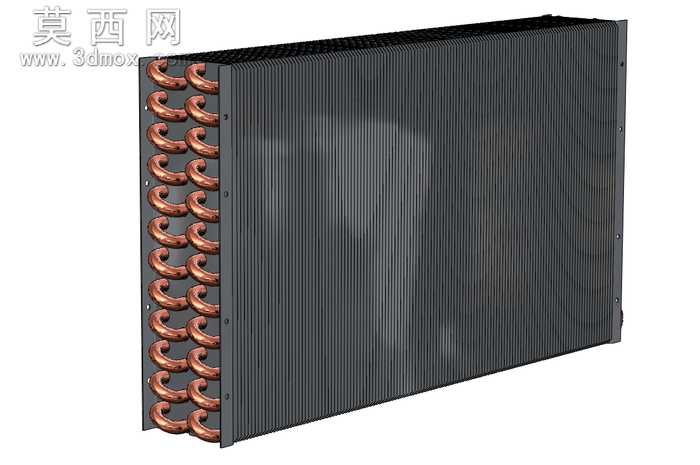

本模型为翅片管式换热器结构，采用三维参数化建模方式完成整体设计，完整还原了该类换热设备的核心构造特征。建模过程中首先搭建整体装配基准，按照实际产品的排布逻辑完成各部件的定位约束，确保整体装配关系符合真实生产装配逻辑。模型主体包含密集排布的散热翅片组与弯折成型的铜质换热管路，翅片部分采用薄壁阵列特征完成建模，精准还原了翅片等间距排布的结构特点，翅片表面的平整质感与规整的层叠结构在建模中通过特征阵列与实体抽壳组合实现，还原了翅片增大换热面积的核心结构作用。换热管路部分采用扫掠特征完成连续弯折的流道建模，还原了铜管多回程弯折的排布形态，管路与翅片的穿接配合位置做了精准的干涉检查，确保管路外壁与翅片开孔完全贴合，还原实际生产中胀管连接的装配状态。模型侧边的端板结构采用钣金特征建模，还原了端板固定管路、封装翅片组的结构作用，端板上的管路开孔位置与管路排布完全对应，边角的固定结构也做了细节还原。材质渲染阶段，为换热管路赋予紫铜材质，还原铜质管路的金属色泽与导热属性视觉特征，为散热翅片赋予深灰色哑光金属材质，模拟铝制翅片经表面处理后的质感，端板部分赋予镀锌钣金材质，还原金属防护构件的视觉效果。整体设计围绕风冷换热的核心原理展开，通过翅片拓展空气侧换热面积，配合管内流体的多回程流动实现高效热量交换，模型完整呈现了该类换热器的核心换热结构，可用于制冷系统、暖通空调系统的换热部件结构展示、方案评审与教学演示，建模过程中对各部件的尺寸比例做了符合行业常规规格的设定，各部件间的装配间隙、配合关系均参考实际产品设计规范，确保模型结构具备实际参考价值，无多余冗余特征，各部件可单独拆分查看内部构造，清晰展现翅片与管路的配合逻辑。
