堆叠式倾斜管壳换热器三维结构设计

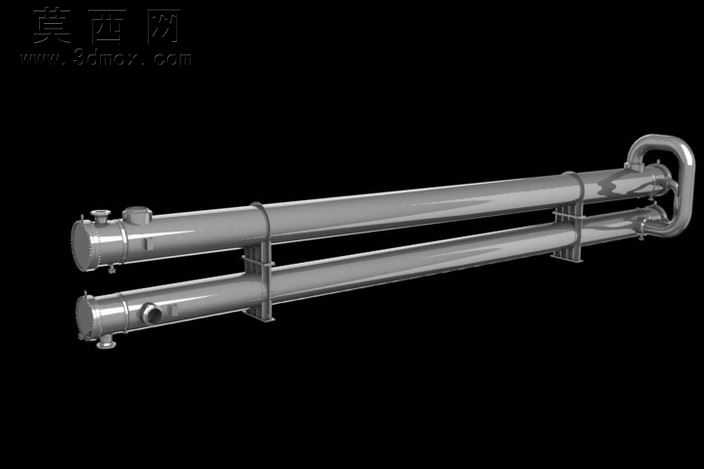

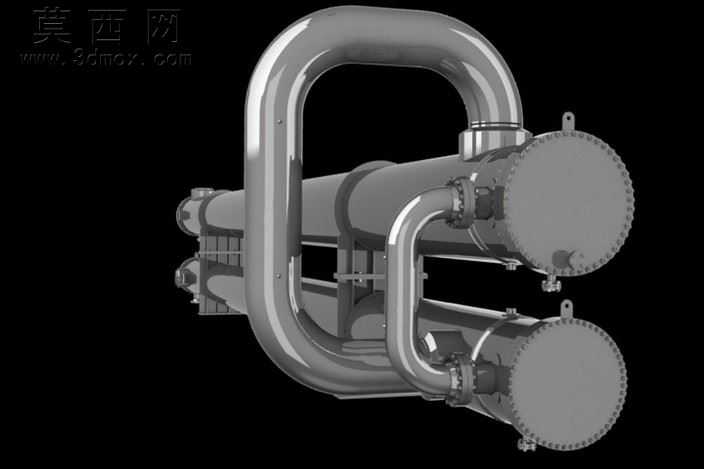

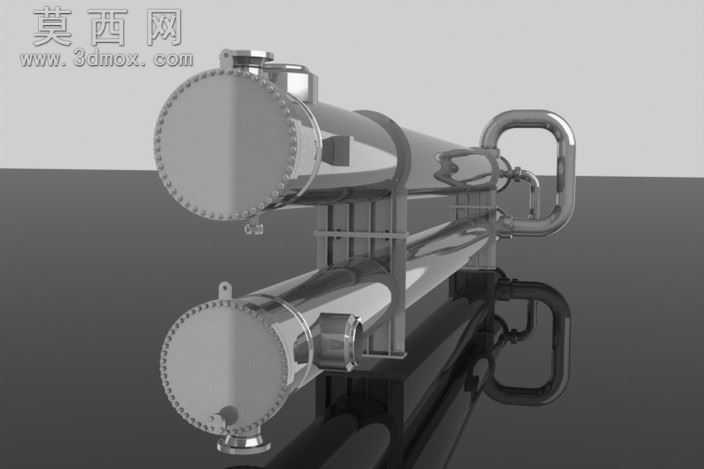

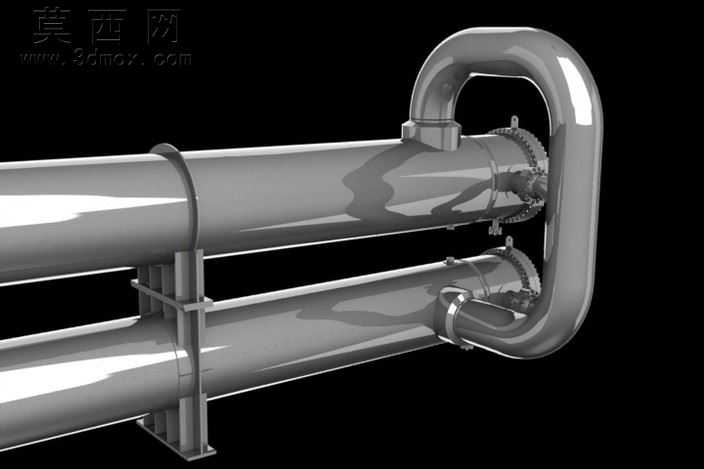

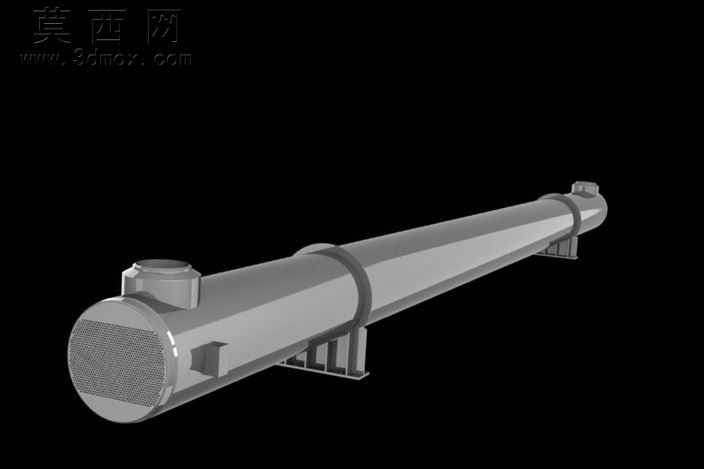

本模型为堆叠式倾斜布置的管壳式换热器结构，采用三维建模软件完成全参数化设计，建模过程严格遵循TEMA类换热器设计规范，完整还原了设备的真实装配关系与结构细节。建模阶段首先搭建整体装配骨架，确定上下堆叠的两组换热筒体的倾斜角度，保证两组筒体倾斜方向相反，匹配现场安装的空间布局要求；随后逐个构建管板、换热管束、壳程筒体、封头、管程进出口接管、壳程连接弯管、鞍式支座等核心零部件，对法兰螺栓连接结构、接管补强结构、支座焊接位置均做了精细化建模，还原了真实加工的倒角、焊缝预留位置等工艺细节。渲染阶段采用金属材质模拟碳钢壳体与不锈钢换热管的质感，对筒体表面做了哑光金属处理，对连接弯管、法兰密封面做了高光金属质感区分，通过光影调整清晰呈现设备的层叠结构与管路走向，可直观展示设备的外部装配形态。结构设计上，两组换热筒体通过中间支撑框架实现堆叠固定，壳程之间采用大曲率弯管实现介质连通，省去了额外的外接管路，有效压缩了设备整体占用空间；管程采用标准管轴线排布，保证换热管在倾斜壳体内的均匀布置，兼顾换热效率与结构稳定性；两端封头采用可拆式法兰连接结构，方便后期对换热管束进行检修、清洗与更换，鞍式支座的安装角度匹配筒体倾斜角度，保证设备安装后的受力均匀性。设计过程中充分考虑了设备的实际工况需求，倾斜布置的结构可优化壳程介质的流动状态，减少壳程死角的介质沉积，提升整体换热效率，堆叠式布局则大幅缩减了设备的水平安装空间，适合安装空间受限的换热工况场景，模型完整还原了各零部件的装配约束关系，可直接用于结构校核、方案展示与工程参考。
